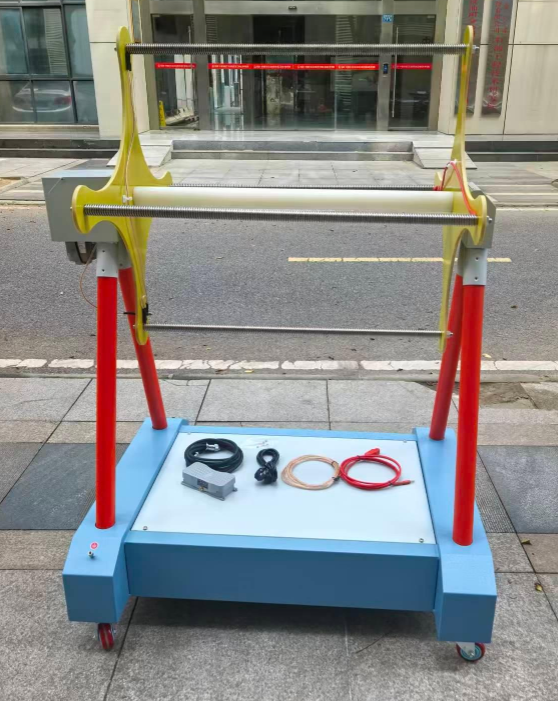

绝缘绳耐压装置

一、概述

电动绝缘绳耐压装置是依据国家电力公司《电力安全工器具预防性试验规程》(试行)（国电发[2002]777号）要求研发的高精度测试设备，专用于绝缘绳的绝缘耐压试验。该装置通过模拟高压环境，验证绝缘绳在额定电压下的绝缘性能，确保其符合电力行业安全标准。产品适用于电力生产、传输、维护及电气制造、能源开发等所有涉及绝缘绳使用的场景，是保障电力作业安全的重要工具。

二、技术指标

使用方式：非固定摆放，便携式设计，适应现场灵活测试需求。

环境适应性：

海拔高度：≥2000m，适应高原地区使用。

温度范围：-25℃至+40℃，覆盖极端气候条件。

最大风速：≤34m/s（风压700Pa），确保户外使用稳定性。

地震烈度：8度，满足抗震要求。

湿度条件：25℃时相对湿度＜90%，防止凝露影响测试。

电气参数：

系统供电：DC12V（内置电池或外接电源），低电压安全设计。

最高耐压值：120KV，满足高电压等级测试需求。

绝缘耐压距离：40/50cm可调，适配不同测试标准。

结构尺寸：

装置规格：1500mm×800mm（长×宽），紧凑设计便于搬运。

极板尺寸：700mm×700mm（长×宽），提供稳定测试平台。

电极距离：500mm，确保测试空间充足。

缠绕功能：

缠绕长度：50m，支持长距离绝缘绳连续测试。

电动卷绕：正反转控制，缠绕效率高且均匀。

三、使用说明

准备工作：

检查装置外观，确认无损坏或松动部件。

接通DC12V电源（内置电池需提前充电或外接电源适配器）。

连接双路脚踏开关，测试正反转功能是否正常。

绝缘绳缠绕：

固定端：将绝缘绳一端固定在铝棒上，确保牢固。

启动缠绕：合上控制盒电源开关，踩下脚踏开关正转档，将绝缘绳按顺序缠绕于电极凹槽中。

缠绕要求：

保持绝缘绳张力均匀，避免重叠或松弛。

缠绕至电极满槽或绝缘绳末端，预留固定长度。

固定末端：将绝缘绳另一端固定在装置另一侧，防止松脱。

电极位置调节：

水平方向：调整两电极至同一平面，确保高压施加均匀。

垂直方向：将两电极接地，形成高压-接地测试回路。

接线与测试：

地线连接：将黑色地线接至正方形装置对角接线端子。

高压线连接：将红色高压线接至另一组对角端子。

耐压距离：高压对地距离为50cm，符合“每50cm耐压100KV”标准。

安全操作：

固定绝缘绳后，断开电极控制线，关闭电源并拔掉插头。

连接升压装置（参考试验变压器说明书），逐步升压至目标值。

观察绝缘绳表面，检查是否有击穿或放电现象。

注意事项：

禁止强制停机：装置运转时切勿人为阻断电机，避免回路负载超限损坏线路。

安全隔离：测试区域需设置警示标识，防止非操作人员接近。

定期维护：使用后清洁电极凹槽，检查电源线及脚踏开关是否完好。

四、应用场景

电力行业：输电线路维护、带电作业工具检测。

电气制造：绝缘绳生产质量把控、出厂耐压测试。

能源领域：风电、光伏设备检修中绝缘绳性能验证。

应急救援：高空作业安全绳的绝缘性能快速筛查。

五、优势总结

合规性强：严格遵循国家标准，测试结果权威可靠。

操作便捷：电动缠绕+脚踏控制，简化测试流程。

安全设计：低电压供电、高压隔离，保障操作人员安全。

适应性强：覆盖高原、极端温度等复杂环境，满足多场景需求。
