SF6微水密度在线监测
产品简介
系统结构及系统组成
系统总体结构
ED0507型在线监测系统由传感器、现场采集单元、服务器（根据需要进行配置）、RC3000型在线监测系统软件组成。其系统总体所示。系统逻辑结构如图2所示。

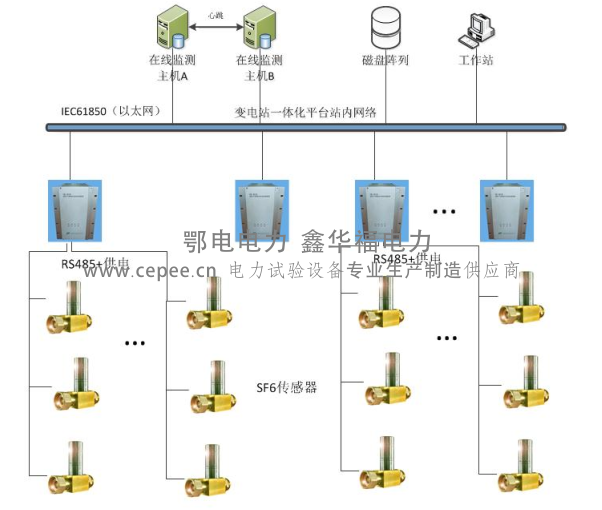

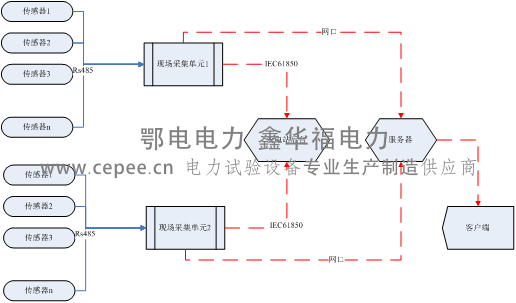

系统结构图
系统逻辑 结构
产品特点
系统硬件结构
ED0507型在线监测系统硬件由传感器、现场采集单元、服务器（根据需要进行配置）组成。
传感器
传感器采用专门用于GIS中SF6气体微水、密度检测的微水传感器，传感器提供5项参数，分别是压力（MPa）、密度（MPa）、微水（PPmv）、温度（℃）和湿度（%）。传感器的数据接口为RS485，采集的是数字量。

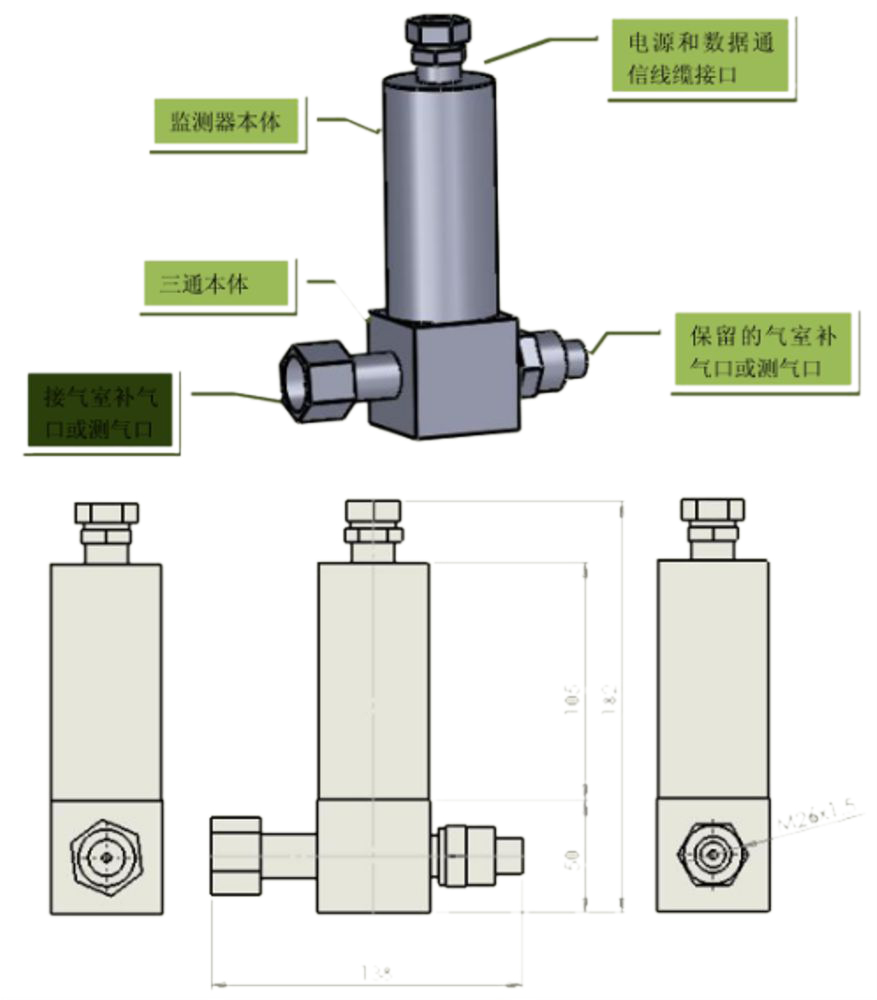

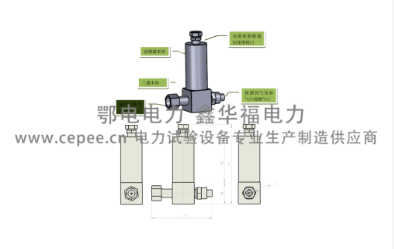

传感器结构如下：

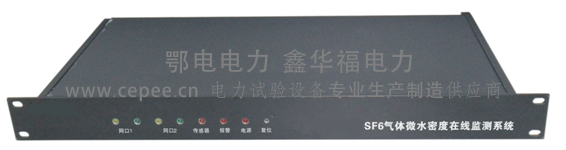

现场采集单元
现场数据采集单元负责传感器采集数据的分析及数据上传后台工作。
后台监控软件
ED0507型在线监测系统软件主要有如下功能：

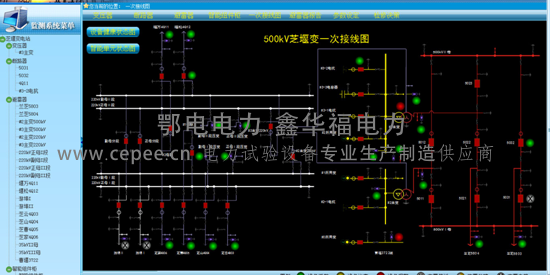

变电站一次接线图实时显示界面

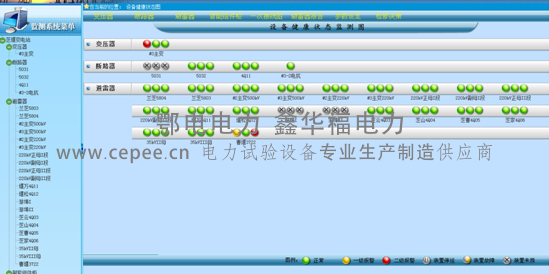

变电站一次设备状态监测界面

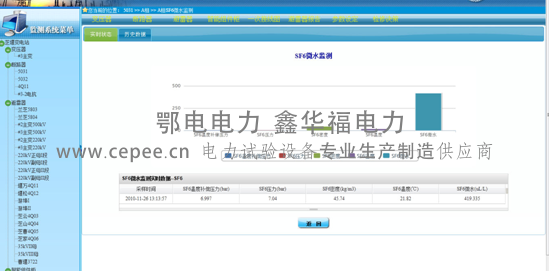

SF6密度微水实时数据监测界面

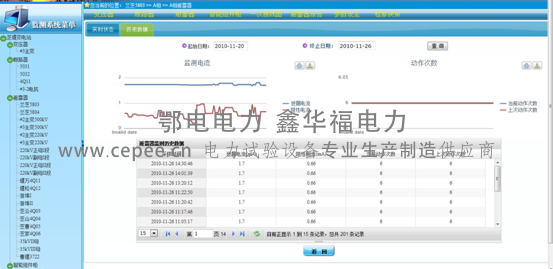

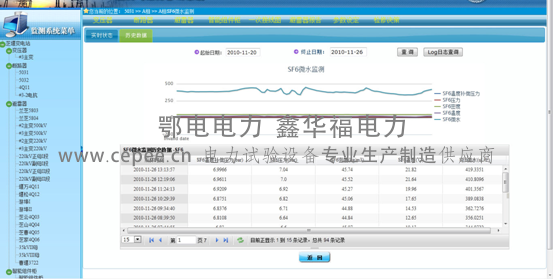

SF6密度微水历史数据展示界面

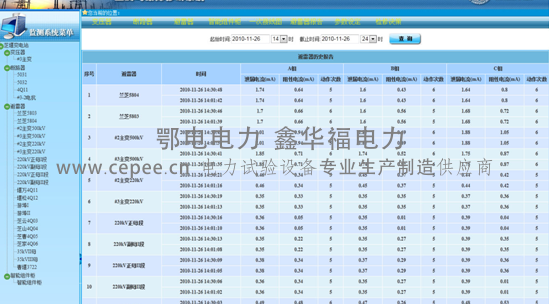

历史数据展示界面
报告展示界面
参数设定界面

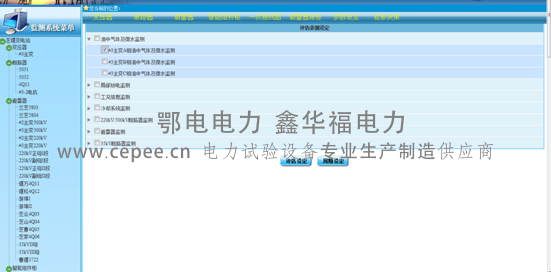

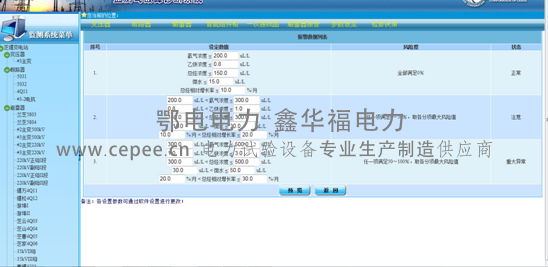

智能单元评估依据设定界面

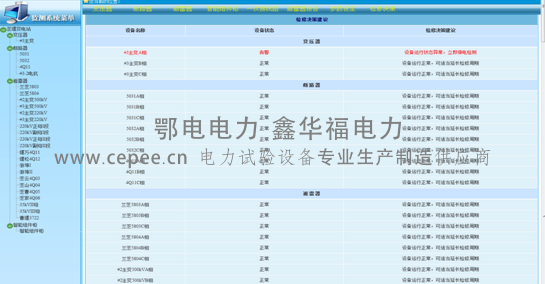

设备检修决策展示界面

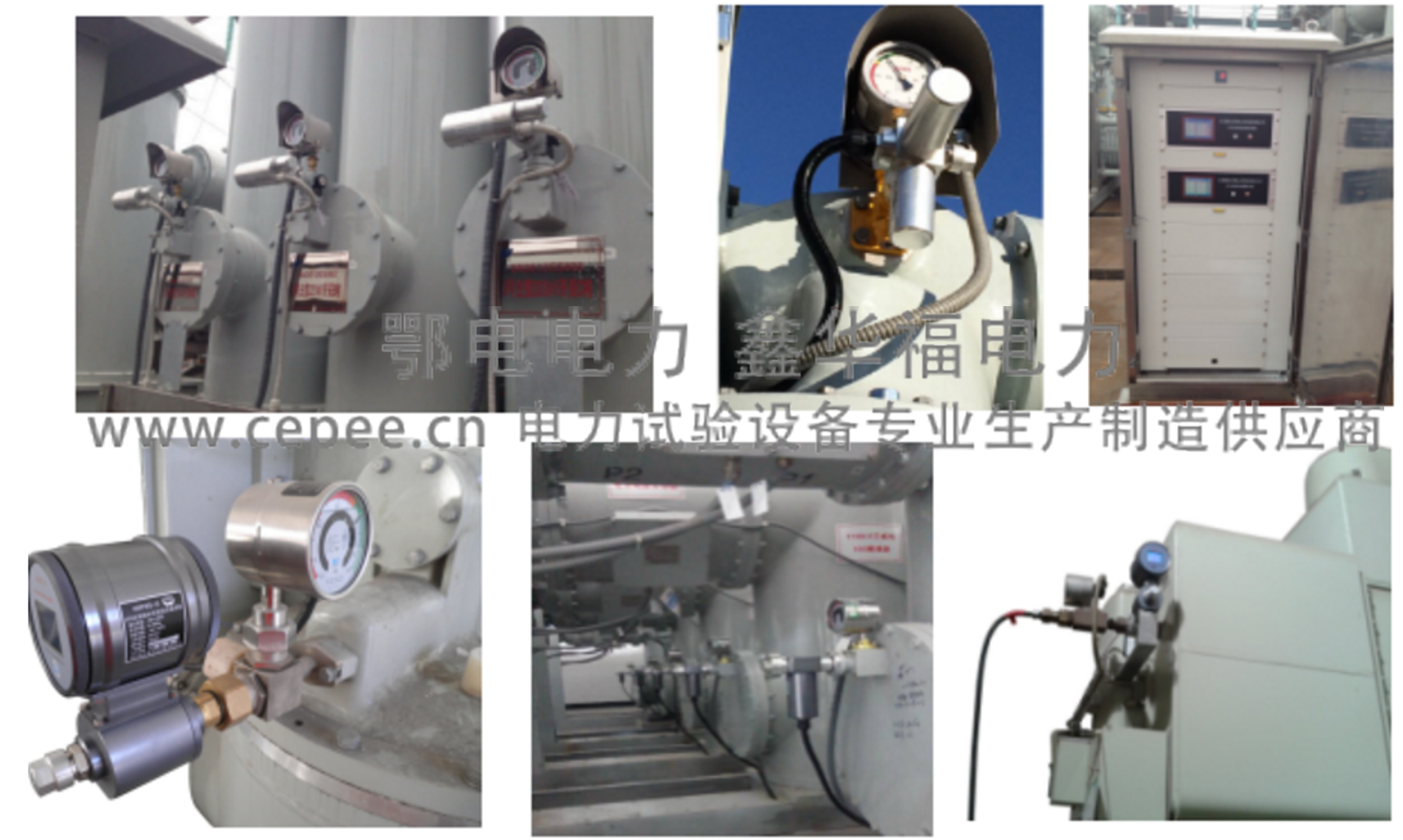

现场安装图：
技术参数

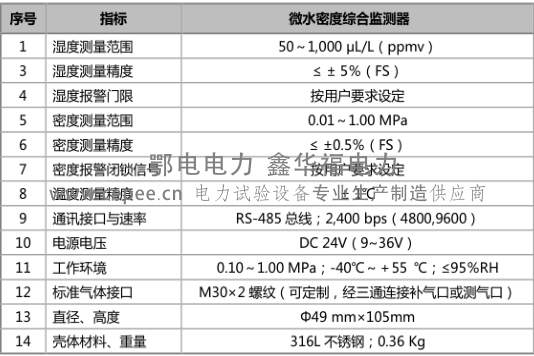

传感器技术参数如下：
现场采集单元主要技术参数：
| 序号 | 指标 | 参数 |
| 1 | 工作电压 | AC220V/50Hz |
| 2 | 485口 | 4组 |
| 3 | 电口 | 2组 |
| 4 | 光口 | 2组 |
| 5 | 提供电源 | 2组24V/1A |
| 6 | 安装尺寸 | 标注19英寸，1U结构 |
| 7 | 通信协议 | IEC61850或者其它 |
设备成套性

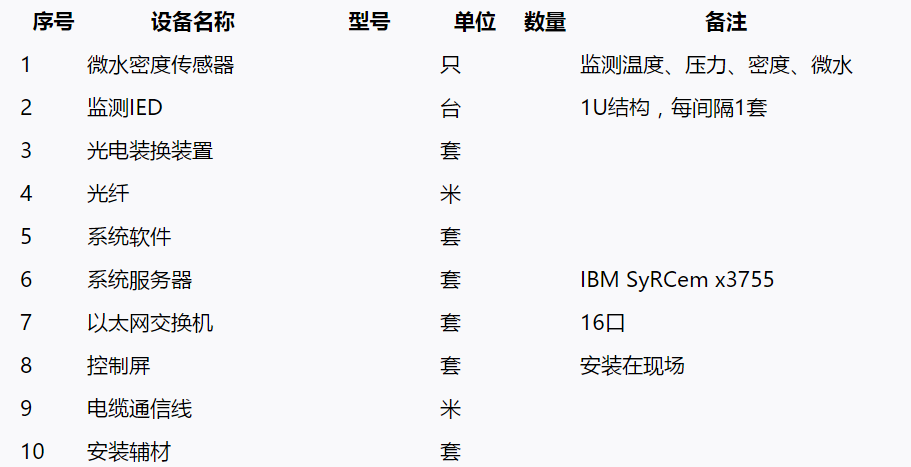

系统配置
根据提供的信息和要求，对GIS运行的135个气室的SF6微水、密度、压力、温度进行实时在线监测，运行状态进行检修评估，监测数据远传到监控系统，构建智能监控系统。对本安装工程进行如下配置：
