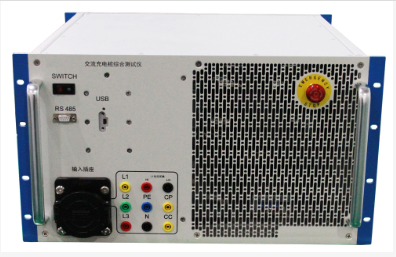

ED1311 交流充电桩综合测试仪
产品特点
1.ED1311 交流充电桩综合测试仪采用6U标准模块化设计，可配备便携箱，方便携带到现场测试，所有测量模块内置，使用方便快捷；
2.设备集成交流充电桩互操作性测试、电能计量检定多种功能于一体，
3.设备前后面板各带有一个63A规格的标准充电枪插座，插座引脚定义满足GB/T 20234.2-2015标准规定的要求，前面板插座接入交流充电桩，后面板插座实车实桩测试时使用；
4.设备集成了车辆接口电路模拟模块、高速高精度波形采集模块、充电桩计量检定模块、嵌入式控制器等设备，实现插枪即可测试，避免多设备连线复杂的状况。
5.ED1311 交流充电桩综合测试仪内置充电桩电能计量检定模块，电压、电流测量精度0.05%，电能测量精度0.05%，带有脉冲输入、输出接口，用于待测充电桩脉冲输出检测和自身设备的计量检定，测试时可根据需要设定高、低频脉冲输出；
6.设备带有集成测试软件，可与交流电能模块、负载等装置进行通讯及参数设置，自动采集数据并保存测试结果；
7.设备可实现负载与实车两种计量检测方式，可使用不同带载方式实施计量测试工作；
8.设备带有L1、L2、L3、N、PE、CP、CC各回路通断开关以及CP接地短路开关,可实现车辆交流充电接口电路故障模拟功能；
9.带有4mm标准参数采集接口，可实现各路信号的外部采集功能；
10.具有1秒UPS延时存储功能 (在电源电压出现故障时，提供充足的电量来存储残余的数据，保证操作系统安全)，配置DVI、RJ45、USB等通信接口；
11.设备可模拟电动汽车交流充电控制导引电路，具有R2、R3等效电阻仿真功能；
12.ED1311 交流充电桩综合测试仪带有外挂负载接口，可接入交流负载，实现充电桩电流输出，满足交流充电桩互操作性以及电能计量带载要求。
13.设备具备电压、电流谐波检测功能，可测量0-50次谐波含量。
14.设备可模拟具备S2和不具备S2两种车辆状态的功能；
15.设备具有互操作性、电能计量检定等检测项目按编制流程自动测试功能，测试完成后自动生成测试报告，测试结果一目了然。
16.设备内置负载模块，负载采用新型功耗组件，功率密度高，无红热现象，电热元件均符合UL安全规格，负载采用恒阻加载方式，额定电压AC230V ，电流1-40A 可调；
17.设备带有负载扩展接口，可实现负载扩容，满足三相63A以内交流充电桩测试要求；
18.设备具备GPS时钟对时功能，满足对时钟示值误差的检定要求；
20.ED1311 交流充电桩综合测试仪测试软件带有测试项目选择界面，可完成单项目自动测试，也可全项目连续自动测试，测试完成后自动保存测试数据并生成测试报告。
技术参数
| 产品型号 | 交流充电桩综合测试仪ED1311 |
| 测试电压范围 | AC O-48OV |
| 测试电流范围 | 0-70A |
| 高速高精度数据采集模块 | 16位绝缘通道 |
| 等效电阻调节范围 | 100s2-29992调节步进1Q电阻精度0.2% |
| R3等效电阻调节范围 | 1000Q2-5000调节步进19电阻精度0.2% |
| 计量模块电流精度 | 0.05%RD |
| 计量模块电压精度 | 土0.05%RD |
| 计量模块电能精度 | 主0.05%RD(0-48oV,1-70A) |
| 电压电流纹波测量准确度 | ±0.5%*RG |
| 时钟准确度 | 210-7 |
| 脉冲输入 | 频率<500Hz，电平:0～5v |
| 外扩负载接口 | 63A |
| 耐压绝缘 | 1000V以上 |
| 散热方式 | 强制风冷式 |
| 工作电源 | AC220V15%，50Hz |
| 平均无故障时间 | MTBF251000 H |
| 工作环境温度 | -20℃~+50℃ |
| 尺寸重量 | 483*480*264mm 20kg |
设备成套性
| 序号 | 名称 | 数量 | 备注 |
| 1 | 交流充电桩综合测试仪 | 1台 | 型号ED1311 |
| 2 | 交流充电桩测试软件 | 1套 | 满足互操作性、电能计量测试 |
| 3 | 笔记本电脑(选配) | 1台 | |
| 4 | uT890 | 1个 | 主机通讯控制 |
| 5 | 485线 | 1根 | |
| 6 | 电源线 | 1根 | |
| 7 | 脉冲采集线 | 1套 | 包括脉冲信号采集线、光电信号采集线 |
| 8 | 负载接入电缆 | 1套 |
