高压断路器及其操作机构进行检测维修而设计的专用电源
参考标准：GB1984-2003, DL/T846.3-2004

输出电压稳定
电压可按需调节输出
操作简单、体积小、携带方便

概述

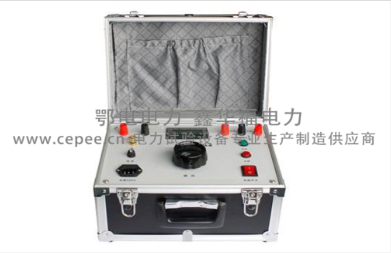

◆ED0302型高压开关动作试验仪（高压开关操作电源）是为对高压断路器及其操作机构进行检测维修而设计的专用电源。
◆具有电压可调、操作简单、体积小、携带方便等优点，是高压开关检修不可缺少的检测工具。

ED0302型高压开关动作试验仪（高压开关操作电源）用途

◆真空断路器、SF6 断路器和GIS、多油断路器和少油断路器、空气断路器：
    ◆分、合闸电磁铁或合闸接触器端子上的最低动作电压应在操作电压额定值的30%～65%间。
    ◆在使用电磁机构时,合闸电磁铁线圈通流时的端电压为操作电压额定值的80%（关合峰值电流等于或大于50kA 时为85%）时应可靠动作。
    ◆进口设备按制造厂规定。
◆重合器：合闸电磁铁线圈的操作电压在额定电压的85%～115%范围内应可靠动作。
◆SF6分段器：合闸电磁铁线圈的操作电压在制造厂规定的电压范围内应可靠动作。
◆隔离开关：电动、气动或液压操动机构线圈的最低动作电压最低动作电压一般在操作电源额定电压的30%～80%范围内。
