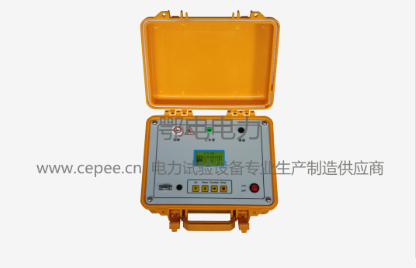

ED2681 2.5KV水内冷发电机绝缘电阻测试仪
产品简介
ED2681 2.5KV水内冷发电机绝缘电阻测试仪专用于水内冷发电机的测量试验,同时也可用于试验室或现场做绝缘测试试验。输出电流大于25mA。输出电压最大2500V。内含高精度微电流测量系统、数字升压系统。只需要用一条高压线和一条信号线连接试品即可测量。测量自动进行,结果由大屏幕液晶显示,并将结果进行存储。
产品特点
1.采用32位微控制器控制,全中文操作界面,操作方便。
2.输出电流大,(2500V下输出大于25mA)短路电流≧25mA。
3.高压发生模块采用全封闭技术,内部有保护电阻,安全可靠。
4.抗干扰能力强,能满足超高压变电站现场操作。
5.测试完毕自动放电,并实时监控放电过程。
6.适于测量水内冷发电机的绝缘电阻、吸收比(R60S/R15S)和极化指数(R10min/R1min)。
7.测试高压为2500V,可测高达20GΩ的绝缘电阻。
8.自动对水极化电势进行补偿调节。机座与汇水管间的电阻小至10kΩ也可保证测量准确度。
9.输出功率大,线路对汇水管间的负载电阻可低至100kΩ(2500V)/绝缘电阻测量可低至1MΩ(2500V)。
10.绝缘电阻值用模拟进度条指示,能直观无延时的观察容性试品的测试过程。对数刻度,示值跳动小,读数方便。
11.数字显示采用3 1/2 LCD数字表。
12.LCD计时器显示测试时间,并以0~32分钟周而复始循环显示其分、秒。每隔15秒蜂鸣响一次。
13.可自动测量和记忆R15S、R60S、R10min、吸收比和极化指数,供测试完成时复核、读取。
技术参数
准确度:±(10%+5字) 测量范围:0.1M~100GΩ
显示方式:数字和模拟进度条双显。 温度测量:-25℃~125℃
试验电压范围:2.5KV
短路电流:≧25mA 测量时间:1分钟~10分钟(与测量方式有关)
充电电源:180~270VAC 50Hz/60Hz±1% (市电或发电机供电)
工作环境:温度-10~40℃,相对湿度20~80%。
设备成套性
1 | 主机 | 一台 |
2 | 高压线 | 一根 |
3 | 屏蔽线 | 一根 |
5 | 接地线 | 一根 |
6 | 充电器 | 一个 |
7 | 产品说明书 | 一份 |
8 | 出厂检测报告 | 一份 |
9 | 合格证 | 一张 |
