3.1 工作原理

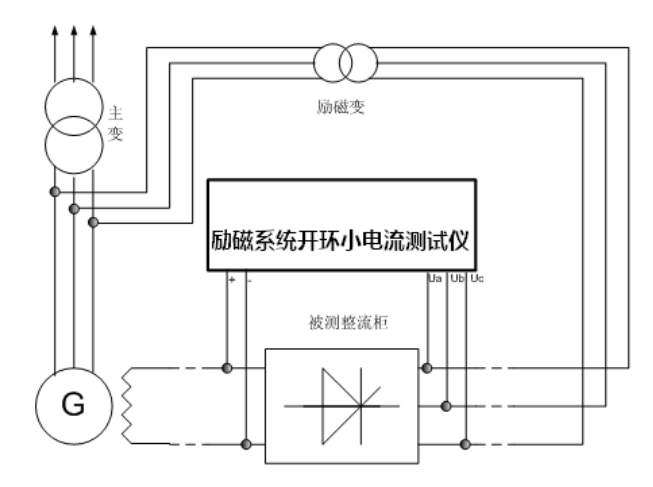

EDLC-II型励磁系统开环小电流测试仪由测试电源、电阻负载和波形录波仪组成见图1。测试电源采用电力变换技术将单相电源整流成直流电源，然后逆变成三相交流电源，并经功率放大后输出作为被测整流柜的输入电源；电阻负载可以根据被测整流柜晶闸管的特性进行适当调整；波形录波仪可以实时录取被测整流柜的输出电压。 3.2面板说明

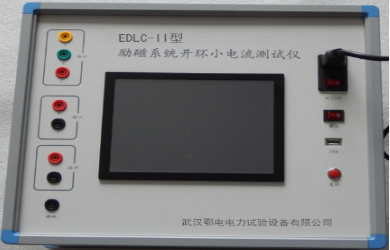

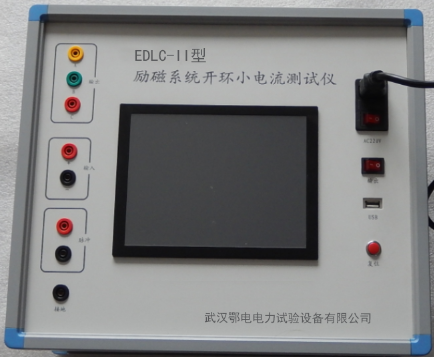

    EDLC-II型励磁系统开环小电流测试仪面板如图2所示，主要由仪器电源接口、直流输入接口、脉冲输入接口、输出接口和波形显示屏等部分组成。
（1）输出：三相交流输出，50V 和 100V两档各自±15%可调（线电压），输出波形为50Hz正弦波。
（2）输入：直流输入，即励磁调节器功率柜输出直流电压。
（3）USB：U盘插口，用于小电流波形的存储和读取。
（4）AC220V：电源插座
（5）输出开关：交流输出开关
（6）复位：逆变和采集单元复位

1调节器脉冲输出试验

该试验与整流桥小电流试验一起完成，在做整流桥小电流试验时应注意，除了满足整流桥小电流试验的特性，同时查看励磁装置的脉冲计数是否正确（同步输入信号为50Hz时脉冲计数显示600，同步输入信号为400Hz时脉冲计数显示4800），用示波器观察各相触发脉冲波形是否相同，双脉冲间隔角度是否为60度。

2强励功能测试

该试验与整流桥小电流试验一起完成，当完成小电流试验后，保持控制角大于60度，励磁调节器柜，“控制方式”把手切至“电压闭环”位置，由于此时定子电压没有输入，定子电压给定值与实测值偏差很大，调节器实现强励功能，瞬时将控制角改为15度，小电流试验波形迅速变为强励状态下的波形。

3 逆变功能测试

如2所述，完成强励试验后，在“电压闭环”控制方式下进行逆变灭磁，小电流试验波形迅速消失，即逆变完成，整流柜没有输出。

4励磁调节器双机切换测试

该试验与整流桥小电流试验一起完成，小电流试验完成后，保持控制角大于60度，励磁调节器柜，“控制方式”把手切至“电压闭环”位置，进行调节器双机切换试验。
A)故障自动切换
将“通道选择”把手置于“自动”位置，且A调节器为主，B调节器为从且运行正常，模拟A调节器电源故障（修改A调节器电源参考值），调节器自动从A调节器切换到B调节器。
将“通道选择”把手置于“自动”位置，且B调节器为主，A调节器为从且运行正常，模拟B调节器电源故障（修改B调节器电源参考值），调节器自动从B调节器切换到A调节器。
B)掉电自动切换
将“通道选择”把手置于“自动”位置，且A调节器为主，B调节器为从且运行正常，切断A调节器电源，调节器自动从A调节器切换到B调节器。
将“通道选择”把手置于“自动”位置，且B调节器为主，A调节器为从且运行正常，切断B调节器电源，调节器自动从B调节器切换到A调节器。

输出电压：（线电压）50V和100V两档各自±15%可调，输出波形为50Hz正弦波（适用于自并励方式），350Hz、400Hz、500Hz 正弦波（适用于三机励磁、无刷励磁）。
辅助输出：（线电压）90V
波形显示：直流测量电压
负载阻值：65Ω400W
波形存储:U盘

名称	数量
仪器主机	1台
测试钳	2把
接地线	1根
保险管	3个
附件包	1个
说明书	2本
检验报告	1份
合格证	1张
保修卡	1份
质量反馈单	1份
