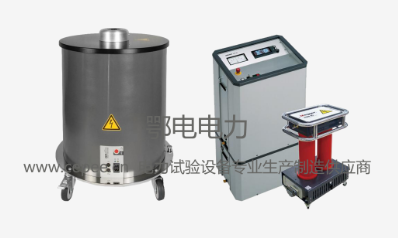

ED owts电缆振荡波局放检测系统
产品简介
电缆振荡波测试系统（OWTS，Oscillating Wave TestSystem）是近年来国内外应用效果良好的一种用于 XLPE 电力电缆的检测技术。OWTS 系统的测试原理是先对被测电缆加压，之后在电缆中产生几十到几百赫兹频率的阻尼振荡电压（接近于电缆的工频实际运行状态） ，使电缆绝缘薄弱处产生局放，最终根据接收到局放脉冲的信号对电缆进行局放水平计算并定位。由于振荡测试过程时间极短，仅约为几百毫秒，对电缆的损害几乎可以忽略不计；谐振电压频率接近工频，试验情况与电缆实际运行情况十分接近；不仅能够测量电缆内部缺陷的严重程度，更能对缺陷进行定位；体积小、便于携带。OWTS 系统拥有的这些优良特征，使它成为电缆绝缘的主要检查方式。
产品特点
由于振荡测试过程时间极短，仅约为几百毫秒，对电缆的损害几乎可以忽略不计；谐振电压频率接近工频，试验情况与电缆实际运行情况十分接近；不仅能够测量电缆内部缺陷的严重程度，更能对缺陷进行定位；体积小、便于携带。OWTS 系统拥有的这些优良特征，使它成为电缆绝缘的主要检查方式。
技术参数
| 序号 | 参数名称 | 技术指标 |
| 1 | 电源电压 | 115 V / 230 V |
| 2 | 电源频率 | 50/60 Hz |
| 3 | 使用环境温度 | -15℃～+50℃ |
| 4 | 与工频等效性 | 日平均不大于 95%，月平均不大于 90% |
| 5 | 加压方式 | 0.5~2.0U0按需加压，时间不超过2秒 |
| 6 | 最大输出电压 | ≥30kV(峰值)，≥21.2kV(有效值) |
| 7 | 振荡电流 | 80A |
| 8 | 电感线圈 | 1.0H |
| 9 | 阻尼交流频率范围 | 20Hz~1000Hz |
| 10 | 电容范围 | 0.08uF~4uF |
| 11 | 局部放电等级测试范围 | 5pC~100nC |
| 12 | 局部放电定位带宽 | 150kHz~20MHz |
| 13 | 介损测量范围 | 0.1%~5.0% |
| 14 | 局放校准仪 | 1pC – 100nC |
| 15 | 加压模式 | 峰值电压、相电压倍数、有效值电压 |
| 16 | 设备总重量 | ＜75公斤，便于移动 |
设备成套性
| 物料名称 | 数量 |
| 检测主机 | 1 台 |
| 笔记本 | 1 套 |
| 局放校正器 | 1 套 |
| 高压开关及钥匙 | 1 套 |
| 高压测试电缆 | 若干条 |
| 时域反射仪 | 1 套 |
| 摇表 | 1 套 |
| 放电棒 | 1 根 |
| 接地线 | 2 根 |
| 绝缘垫 | 1 套 |
| 系统软件 | 1 套 |
| 电缆盘 |
50 米 |
