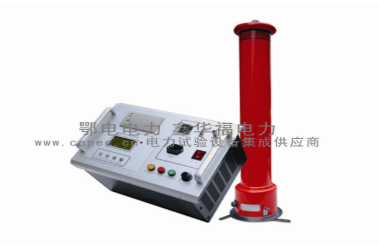

ZGF-ZN智能型直流高压发生器
产品简介
ZGF-ZN智能型直流高压发生器是武汉鑫华福电力设备有限公司根据新的电力行业标准DL/T848.1-2004《直流高压发生器通用技术条件》设计制造的，在第一代便携式直流高压试验器的基础上研制开发的新一代智能型产品。主要适用于电力部门、工矿、冶金、钢铁等企业动力部门对氧化锌避雷器、电力电缆、变压器、发电机等高压电气设备进行直流耐压试验。
ZGF-ZN智能型直流高压发生器采用全中文菜单显示，人机界面好，操作简单。并且具有自动零位启动，过压过流保护等功能，安全可靠，智能化程度高，功能完备，数据稳定可靠。
ZGF-ZN智能型直流高压发生器采用全中文菜单显示，人机界面好，操作简单。并且具有自动零位启动，过压过流保护等功能，安全可靠，智能化程度高，功能完备，数据稳定可靠。
直流耐压装置名称
直流耐压试验装置、直高发、高压发生器、工频高压发生器、谐振式高压发生器、工频高压验电信号发生器、直流高压发生装置、直流高压发生仪、中频直流耐压试验装置、便携式直流耐压试验装置、数字式直流耐压试验装置、 智能直流耐压试验装置、ZGF直流耐压试验装置、高频直流耐压试验装置、轻型直流耐压试验装置、电动机交直流耐压试验装置、60kv直流耐压试验装置、120kv直流耐压试验装置、200kv直流耐压试验装置、300kv直流耐压试验装置、直流耐压仪、直流耐压测试仪、交流耐电压测试仪、直流耐压试验装置、高频高压发生器、高压静电发生器、高频高压静电发生器、变压器直流耐压试验装置
产品特点
●采用中频倍压电路，应用PWM脉宽调制技术和大功率IGBT器件。
●采用电压大反馈，输出电压稳定度高，纹波系数≤1%。
●全量程采用单片机平滑调压，升压速度均匀可调。
●接地不良报警功能：若仪器未接地或接地不良，仪器报警且无高压输出。
●升压电位器零起升压。
● 专设氧化锌避雷器试验菜单选项，特别适用氧化锌避雷器0.75UDC1mA直流泄漏试验
● 专设电力电缆直流试验菜单选项，一键式按试验规程完成电力电缆直流试验项目
● 过压过流任意设定
●倍压采用新型材料，轻巧、坚固。外表涂特种绝缘材料，电气性能好，防潮能力强。
● 产品符合DL/T848.1-2004技术要求，并经电力部电气设备质量检测测试中心型式试验，严格执行企标出厂。
● 可自动存储300次试验数据，可打印可查询。
●采用电压大反馈，输出电压稳定度高，纹波系数≤1%。
●全量程采用单片机平滑调压，升压速度均匀可调。
●接地不良报警功能：若仪器未接地或接地不良，仪器报警且无高压输出。
●升压电位器零起升压。
● 专设氧化锌避雷器试验菜单选项，特别适用氧化锌避雷器0.75UDC1mA直流泄漏试验
● 专设电力电缆直流试验菜单选项，一键式按试验规程完成电力电缆直流试验项目
● 过压过流任意设定
●倍压采用新型材料，轻巧、坚固。外表涂特种绝缘材料，电气性能好，防潮能力强。
● 产品符合DL/T848.1-2004技术要求，并经电力部电气设备质量检测测试中心型式试验，严格执行企标出厂。
● 可自动存储300次试验数据，可打印可查询。
技术参数
● 测试精度：±1.0%（读数±2个字)
● 输出电压：单节100kV 双节200kV
● 输出电流：单节4mA 双节2mA
● 纹波系数：≤1%
● 电压稳定度：随机波动，电源电压变化±10%时≤1%
● 过载能力：空载电压可超出额定电压10%使用10分钟
最大充电电流为1.5倍额定电流
● 工作方式：间断使用，一次连续时间最长为30分钟
● 工作环境：
电源：单相交流50HZ 220V±10%
温度： -15~40℃
相对湿度：室温为25℃时不大于90%（无凝露）
海拔高度：1500米以下
● 输出电压：单节100kV 双节200kV
● 输出电流：单节4mA 双节2mA
● 纹波系数：≤1%
● 电压稳定度：随机波动，电源电压变化±10%时≤1%
● 过载能力：空载电压可超出额定电压10%使用10分钟
最大充电电流为1.5倍额定电流
● 工作方式：间断使用，一次连续时间最长为30分钟
● 工作环境：
电源：单相交流50HZ 220V±10%
温度： -15~40℃
相对湿度：室温为25℃时不大于90%（无凝露）
海拔高度：1500米以下
设备成套性
| 名称 | 数量 |
| ZGF-ZN高压发生器控制箱 | 1台 |
| 高压倍压筒 | 1台 |
| 备用熔断丝 | 若干个 |
| 电源电缆 | 1根 |
| 专用接地线 | 1根 |
| 放电棒 | 1根 |
| 限流电阻 | 1根 |
| H9840微安表 | 1只 |
| 采样线 | 1根 |
| 说明书 | 2本 |
| 检验报告 | 1份 |
| 合格证 | 1张 |
| 保修卡 | 1份 |
| 质量反馈单 |
1份 |
