EDHG系列雷电冲击电压测试(试验)发生器装置

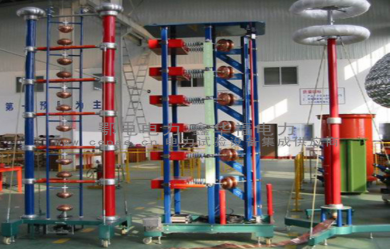

EDHG系列雷电冲击电压测试(试验)发生器装置(图1)

产品简介

冲击电压发生器主要用于电力设备等试品进行雷电冲击电压全波、雷电冲击电压截波和操作冲击电压波的冲击电压试验,检验绝缘性能。

雷电冲击电压测试(试验)发生器装置
数字化冲击电压(电流)波形记录测量分析系统

GIS振荡操作波及陡波试验装置

冲击电压(电流)发生器试验系统设备技术改造

100~10000kV系列各种容量成套冲击电压(电流)试验装置。并可提供多种波形系列成套冲击电压(电流)发生器。冲击试验装置主要由:发生器本体、截波、分压器、四组件控制台(控制台分为微机型和普通型)、数字化波形记录系统等组成。

适用范围:

变压器、电抗器、互感器及其它高压电器、高压晶闸管阀SVC(HVDC)、电力电缆、各类高压绝缘子、套管等试品的标准雷电冲击,雷电截断波,操作冲击及用户要求的非标准冲击波的各类冲击电压试验。一套设备就可产生多种试验波形(标准的和非标准的波形,用户提出来的波形)。

适用领域:

质检鉴定计量检测监督机构,电力设备制造厂,铁路通信,航空航天和航空航天飞行器,军工科研单位,大专院校以及气象等部门的防雷和雷电试验。

EDHG系列冲击电流发生器试验装置

星形、直线排列组合,可产生6种标准冲击电流波形。一套设备就可产生多种试验波形(标准的和非标准的波形,用户提出来的波形:多达6~13种电流试验波形)。
额定电流:5-500kA
方波电流:5000A
额定储能:50-240kJ
电容数量:8-24台
额定电压:0-120kV


产品特点

1、回路电感小,并采取带阻滤波措施,在大电容量负载下能产生标准冲击波,负载能力大;
2、电压利用系数高,雷电波和操作波分别不低于85%和80%;
3、调波方便,操作简单,同步性能好,动作可靠;
4、采用恒流充电自动控制技术,自动化程度高,抗干扰能力强;
一种模仿雷电及操作过电压等冲击电压的电源装置。主要用于绝缘冲击耐压及介质冲击击穿、放电等试验中。
绝缘试验用冲击电压的标准波形按照《高电压试验技术》国际标准和国家标准规定:
雷电冲击波 T1/T2=1.2/50μs
操作冲击波 Tcr/T2=250/2500μs

EDHG系列冲击电压发生器工作原理

冲击电压发生器通常都采用Marx回路,它们由充电电阻R 并联起来通过整流回路T-D-r充电到V。此时因保护电阻r 一般比R 约大10倍它不仅保护了整流设备而且还能保证各级电容充电比较均匀。在第1级中g0为点火球隙,由点火脉冲起动;其他各级中g为中间球隙它们调整在g0起动后逐个动作。这些球隙在回路中起控制开关的作用当它们都动作后所有级电容C 就通过各级的波头电阻Rf串联起来并向负荷电容C0充电。此时串联后的总电容为C/n,总电压为nV。n为发生器回路的级数。由于C0较小,很快就充满电随后它将与级电容C一起通过各级的波尾电阻Rt放电。这样,在负荷电容C0上就形成一很高电压的短暂脉冲波形的冲击电压。在此短暂的期间内因充电电阻R 远大于Rf和Rt因
冲击电压发生器而它们起着各级之间隔离电阻的作用。冲击电压发生器利用多级电容器并联充电、串联放电来产生所需的电压,其波形可由改变Rf和Rt的阻值进行调整 幅值由充电电压V 来调节,极性可通过倒换硅堆D两极来改变。

EDHG系列冲击电压发生器效率

冲击电压发生器输出电压幅值V2m与充电电压пV 之比称作发生器的效率η,即η=(V2m /nV)×100%
对雷电冲击波,η一般约80%;对操作冲击波,η有时仅60%。
冲击电压波形参数T1(Tcr)、T2及发生器效率η与回路结构和参数有关,均需通过实际调试进行调整和确定。
对于电力变压器等带有绕组的电力设备,通常还要求做雷电冲击截波试验。冲击电压发生器外接一截断间隙即可产生冲击截波。标准雷电截波是标准雷电冲击波经过2~5μs截断的波形。
冲击电压发生器是高电压试验室的基本试验设备之一。目前中国已建的冲击电压发生器最高额定电线为6MV,有的国家个别的高达10MV。



技术参数


标称电压:±300kV-4800kV 级电压:±150kV-1200kV
级电容量:0.325-1.0μF 冲击能量:7.31-480 kJ

EDHG-1200kV系列冲击电压发生器主要技术参数
标称电压Rated Voltage(KV) 冲击电容量Impulse Capacitance(μf) 级电容量Stage Capacitance(μf) 冲击能量Impulse Energy(kj) 级电压Stage Voltage(kv) 级数Stage Number 总高(mm) 级高(mm) 重量Weight(kg)
±300 0.25 0.5 11.25 ±150 2 1260/td> 420 547
0.5 1 22.5 611
±450 0.167 0.5 16.9 3 1680 420 694
0.33 1 33.41 758
±600 0.125 0.5 22.5 4 2100 420 842
0.25 1 45 906
±750 0.1 0.5 28.13 5 2850 430 1006
0.2 1 56.26 1166
±900 0.0833 0.5 33.74 6 3320 430 1186
0.167 1 67.5 1378
±1050 0.714< 0.5 39.36 7 3750 430 1366
0.142 1 78.27 1697
±1200 0.0625 0.5 45 8 4200 430 1545
0.125 1 90 1801
±1350 0.0555/0.111 0.5/1 50.625/101.2 9 5200 430 1718
±1500 0.05/0.1 0.5/1 56.25/112.5 10 5700 430 1880
  EDHG-2400kV系列冲击电压发生器主要技术参数:
标称电压Rated Voltage(KV) 冲击电容量Impulse Capacitance(μf) 级电容量Stage Capacitance(μf) 冲击能量Impulse Energy(kj) 级电压Stage Voltage(kv) 级数Stage Number 长(mm) 宽(mm) 顶罩(mm) 高(mm) 重量Weight(kg)
±1600 0.0625 0.5 80 ±200 8 4300 2600 3200 7150 7353
0.09375 0.75 120 3200 7150 7513
0.125 1 160 3200 7150 8873
±1800 0.0556 0.5 90 9 3200 7800 7838
0.0833 0.75 135 3200 7800 8018
0.1111 1 180 3200 7800 9548
±2200 0.0456 0.5 110 11 3200 9150 8810
0.0682 0.75 165 3200 9150 9030
0.09091 1 220 3200 9150 10900
±2400 0.0417 0.5 120 12 3600 9700 9242
0.0625 0.75 180 3600 9700 9535
0.0833 1 240 3600 9700 11574
±2800 0.0357 0.5 140 14 5000 3000 3600 11000 10266
0.0536 0.75 210 3600 11000 10546
0.0174 1 280 3600 11000 12925
±3000 0.0333 0.5 150 15 3800 11900 10750
0.05 0.75 225 3800 11900 11050
0.067 1 300 3800 11900 13600


EDHG-4800kV系列冲击电压发生器主要技术参数:
标称电压Rated Voltage(KV) 冲击电容量Impulse Capacitance(μf) 级电容量Stage Capacitance(μf 冲击能量Impulse Energy(kj) 级电压Stage Voltage(kv) 级数Stage Number 长(mm) 宽(mm) 顶罩(mm) 高(mm) 重量Weight(kg)
±3200 0.03125 0.5 160 ±200 16 5300 3450 4200 12400 13760
0.04687 0.75 240 4200 12400 14720
0.0625 1 320 4200 12400 15680
±3600 0.0278 0.5 180 18 4200 13700 15480
0.04167 0.75 270 4200 13700 16560
0.0556 1 360 4200 13700 17640
±4000 0.025 0.5 200 20 5800 4000 4900 15000 17200
0.0375 0.75 300 4900 15000 18400
0.05 1 400 4900 15000 19600
±4200 0.0238 0.5 210 21 4900 15670 18060
0.0357 0.75 315 4900 15670 19320
0.0476 1 420 4900 15670 20580
±4800 0.0208 0.5 240 24 5200 17420 21840
0.03125 0.75 360 5200 17420 22020
0.0417 1 480 5200 17420 23500
±5400 0.0185 0.5 270 27 5800 4200 6000 19300 25000
0.037 1 540 6000 19300 27000
0.0556 1.5 810 6000 19300 20000



设备成套性

序号 设备/材料名称 规格型号 产地或供应商 数量 备注
1 冲击电压发生器本体 EDHG-3000/600 武汉鄂电电力公司 1
1.1 主电容器 EDMWF-100-4 武汉鄂电电力公司 30台
1.2 雷电波头调波电阻(2.5组) 待定 武汉鄂电电力公司 38支
1.3 雷电波尾调波电阻(1.5组) 140Ω 武汉鄂电电力公司 18支
1.4 操作波头调波电阻(2.5组) 待定 武汉鄂电电力公司 38支
1.5 操作波尾调波电阻(1.5组)   武汉鄂电电力公司 18支
1.6 本体充电电阻(1组)   武汉鄂电电力公司 28支
1.7 底座充电电阻(1组)   武汉鄂电电力公司 4支
1.8 可自动切换极性的直流充电电源 (含试验变压器) 可自动控制(电动)变换高压硅堆的方向 武汉鄂电电力公司 1套
1.9 放电球 250mm半铜球 江苏武进 15对
1.10 绝缘放电大筒   西安 16节
1.11 主绝缘支柱   西安 64支
1.12 发生器底座   武汉鄂电电力公司 1套
1.13 每级金属支架   武汉鄂电电力公司 32套
1.14 电磁铁自动接地机构   武汉鄂电电力公司 2套
1.15 安全接地机构   武汉鄂电电力公司 2套
1.16 球隙传动机构   武汉鄂电电力公司 1套
1.17 鼓风机   广州 1台
1.18 顶部均压罩   江苏武进 1套
1.19 其他组件   武汉鄂电电力公司 1套

2 弱阻尼电容分压器 EDCR-3000/500 武汉鄂电电力公司 1
2.1 脉冲电容器 EDMWF800-2000 武汉鄂电电力公司 4台
2.2 顶部均压环   江苏武进 1套
2.3 底座   武汉鄂电电力公司 1套
2.4 低压臂单元   武汉鄂电电力公司 2只
2.5 测量电缆 75Ω、25m 武汉鄂电电力公司 1条
2.6 绝缘拉绳   西安 3条

3 全自动控制系统 EDHGCS-2000A 武汉鄂电电力公司 1
3.1 19英寸控制器单元 液晶显示屏 神州公司 1台
3.2 控制箱单元 进口PLC、可控硅等 三菱公司 1台
3.3 光纤传输系统 2芯多模 武汉华光公司 1套
3.4 放电检测电容 100kV 武汉鄂电电力公司 1只
3.5 直流电阻分压器 200MΩ、100kV 武汉鄂电电力公司 2台
3.6 触发脉冲放大器 15kV 100ns 武汉鄂电电力公司 1台
3.7 点火隔直电容器 100kV 武汉鄂电电力公司 1只
3.8 警灯警铃报警系统   武汉鄂电电力公司 1套
3.9 操作台体 19英寸 武汉鄂电电力公司 1套

4 全自动测量系统 EDHG-DIMS3000B 武汉鄂电电力公司 1
4.1 冲击峰值电压表  EDHG23 武汉鄂电电力公司 1台
4.2 TDS3012B数字示波器 TDS3012B 美国Tektronix公司 1台
4.3 19寸机箱计算机 流行配置 武汉鄂电电力公司 1台
4.4 专用衰减器 100倍、5ns 武汉鄂电电力公司 2只
4.5 激光打印机 A4 HP公司 1台
4.6 测量软件包   武汉鄂电电力公司 1套
4.7 隔离滤波电源   武汉鄂电电力公司 1套
4.8 操作台体 19英寸 武汉鄂电电力公司 1套

5 多级截断装置 EDMC-2400/400 武汉鄂电电力公司 1
5.1 脉冲电容器 EDMWF600-1600 武汉鄂电电力公司 4台
5.2 绝缘支柱   西安 4支
5.3 放电球 250mm半铜球 江苏武进 12对
5.4 顶部均压罩   江苏武进 1套
5.5 电阻器   武汉鄂电电力公司 1套
5.6 脉冲放大器 10kV,100ns 武汉鄂电电力公司 1套
5.7 底座   武汉鄂电电力公司 1套
5.8 绝缘拉绳   西安 4条
