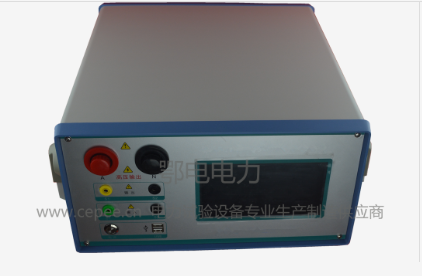

EDPT-2000C便携式电压互感器分析仪
产品简介
EDPT-2000C 便携式电压互感器分析仪 是在传统基于调压器、升压器、串联谐振的互感器校验装置的基础上，广泛听取用户意见、经过大量的市场调研、深入进行理论研究之后研发的新一代革新型PT测试仪器。装置采用高性能DSP+FPGA以及先进的ARM工控机、先进的制造工艺，保证了产品性能稳定可靠、功能完备、自动化程度高、测试效率高、在国内处于领先水平，是电力行业用于互感器的专业测试仪器。
产品特点
1. 单台仪器即可实现电容式PT（CVT）、电磁式PT的误差测试，无需谐振升压装置、标准电压互感器、负载箱、校验仪等设备，大大降低了现场校验误差的工作量。
2. 测试范围宽，能测试电压等级为6kV~800kV电磁式电压互感器。
3. 内部采用0.01级的标准电压互感器，采用测差法测试互感器的低压误差；利用变频测试技术得到工作区间的励磁特性曲线，结合低压实测的误差值用外推法分析出互感器整个工作量程的误差。仪器的测试等级可达到0.05级。测试过程中，最大产生不超过3kV的测试电压，保证现场测试的安全性。
4. 测试接线简单，操作简单易学，只需根据引导提示操作即可轻松完成互感器校验工作，大大提高了测试效率。
5. 具有智能判断外部接线状况，提示接线错误、变比、极性错误等。
6. 自动对测试数据进行化整，并判断是否超差，超差数据使用反色显示，对互感器的数据特性直观明了。
7. 大规模存贮器可存储现场测试数据多达10000条。
8. 采用铝型材机箱，具备良好的抗干扰性，并且保障现场高压试验时的操作人员安全和设备安全。
9. 采用高分辨率大尺寸8寸真彩色液晶显示，户外强光下清晰显示，带有触摸屏辅助操作，简单快捷。
技术参数
| EDPT-2000C | ||
| 测试用途 | CVT、PT误差校验 | |
| 输出 | 低压输出 | 0~120V 5Arms，12A（峰值） 600VA |
| 高压输出 | 0~3000V | |
|
PT变比 测量 |
精度 |
1~350 <0.03% 350~1100 <0.05% >1100 <0.07% |
|
相位 测量 |
精度 | ±2min |
| 分辨率 | 0.1min | |
| 二次绕组电阻测量 | 范围 | 0~500Ω |
| 精度 | 0.5%±2mΩ | |
| 交流负载测量 | 范围 | 0~1000VA |
| 精度 | 0.5%±0.05VA | |
| 输入电源电压 | AC220V±10%，50Hz | |
| 工作环境 | 温度：-10οC~50οC， 湿度：≤90% | |
| 尺寸、重量 | 尺寸365 mm×290 mm×153mm 重量约18kg | |
设备成套性
| 序号 | 名称 | 数量与单位 |
| 1 | 主机 | 1台 |
| 2 | 机箱 | 1个 |
| 3 | 接地线 | 1根 |
| 4 | 测试线 | 3根 |
| 5 | 电源线 | 1根 |
| 6 | 测试线包 | 1个 |
| 7 | 说明书 | 1份 |
| 8 | 测试报告 | 1份 |
| 9 | 合格证 | 1份 |
