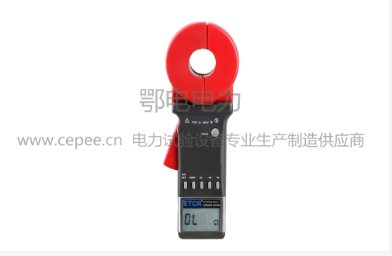

ETCR2100A+钳形接地电阻测试仪
产品简介
ETCR2100A+钳形接地电阻仪是武汉鄂电电力试验设备有限公司技术研发团队对技术品质的卓越追求，通过不断创新完善，对老款产品的彻底升级。
ETCR2100A+钳形接地电阻仪性能主要体现在：
ETCR2100A+钳形接地电阻仪突破开机长时间自检等待，开机立即进入测试。
ETCR2100A+钳形接地电阻仪突破继电器自检方式，采用先进的算法及数字集成处理技术。
ETCR2100A+钳形接地电阻仪突破老款产品笨重的问题，更加符合手持仪表的特性。
全新外观设计，面板6键操作，性能直通。
ETCR2100A+钳形接地电阻仪增加了声光报警功能，“嘟--嘟--嘟--”报警声。
ETCR2100A+钳形接地电阻仪增加了干扰信号识别指示功能，“嘟--嘟--嘟--”声提示。
ETCR2100A+钳形接地电阻仪测量范围增加到0.01Ω-200Ω。
存储数据99组，功耗更低，最大启动、工作电流小于50mA。
ETCR2100A+钳形接地电阻仪广泛应用于电力、电信、气象、油田、建筑及工业电气设备等的接地电阻测量、回路电阻测量。
ETCR2100A+钳形接地电阻仪在测量有回路的接地系统时，不需断开接地引下线，不需辅助电极，安全快速。
ETCR2100A+钳形接地电阻仪能测量出用传统方法无法测量的接地故障，能应用于传统方法无法测量的场合，因为ETCR系列钳形接地电阻仪测量的是接地体电阻和接地引线电阻的综合值。
产品特点
1.实用型产品，质量更加可靠。
2.接地电阻测试技术的重大突破、非接触式测量安全快速。
3.在测量有回路的接地系统时，不需断开接地引下线，不需辅助电极，省时省力。
4.计量器具型式批准证书：CPA 2016E119-44。
5.钳形接地电阻仪能测量出用传统方法无法测量的接地故障，能应用于传统方法无法测量的场合。
6.声光报警功能、数据存储功能、数据保持功能。
| 产品型号 |
钳口 尺寸 |
电阻量程 | 电流量程 |
数据 上传 |
报警 功能 |
数据 存储 |
备注 |
| ETCR2000A+ |
长钳口 65x32mm |
0.01Ω~200Ω | 无 | 选配 | 有 | 有 | 实用型 |
| ETCR2000+ | 0.01Ω~1200Ω | 基础型 | |||||
| ETCR2000B+ | 0.01Ω~1200Ω | 防爆型 | |||||
| ETCR2000C+ | 0.01Ω~1200Ω | 0.00mA~20.0A | 多功能型 | ||||
| ETCR2200 | 0.01Ω~1500Ω | 0.00mA~40.0A | 有 | 高端型 | |||
| ETCR2000A |
长钳口 55x32mm |
0.01Ω~200Ω | 无 | 无 | 有 | 有 | 实用型 |
| ETCR2000 | 0.01Ω~1000Ω | 基础型 | |||||
| ETCR2000C | 0.01Ω~1000Ω | 0.00mA~30.0A | 多功能型 | ||||
| ETCR2100A+ |
圆钳口 Φ32mm |
0.01Ω~200Ω | 无 | 选配 | 有 | 有 | 实用型 |
| ETCR2100+ | 0.01Ω~1200Ω | 基础型 | |||||
| ETCR2100C+ | 0.01Ω~1200Ω | 0.00mA~20.0A | 多功能型 |
技术参数
量程及准确度
| 测量模式 | 测量范围 | 分辨力 | 准确度 |
| 电 阻 | 0.010Ω-0.099Ω | 0.001Ω | ±（1%＋0.01Ω） |
| 0.10Ω-0.99Ω | 0.01Ω | ±（1%＋0.01Ω） | |
| 1.0Ω-49.9Ω | 0.1Ω | ±（1%＋0.1Ω） | |
| 50.0Ω-99.5Ω | 0.5Ω | ±（1.5%＋0.5Ω） | |
| 100Ω-199Ω | 1Ω | ±（2%＋1Ω） | |
| 200Ω-395Ω | 5Ω | ±（5%＋5Ω） | |
| 400-590Ω | 10Ω | ±（10%＋10Ω） | |
| 600Ω-880Ω | 20Ω | ±（20%＋20Ω） | |
| 900Ω-1200Ω | 30Ω | ±（25%＋30Ω） | |
| 电 流 | 0.00mA -9.95mA | 0.05mA | ±（2.5%＋2mA） |
| 10.0mA -99.0mA | 0.1mA | ±（2.5%＋5mA） | |
| 100mA -300mA | 1mA | ±（2.5%＋20mA） | |
| 0.30A-2.99A | 0.01A | ±（2.5%＋0.1A） | |
| 3.0A-9.9A | 0.1A | ±（2.5%＋0.3A） | |
| 10.0A-19.9A | 0.1 A | ±（2.5%＋0.5A） | |
| 20.0A-40.0A | 0.1 A | ±（3%＋1A） |
技术规格
| 电阻量程 | 0.01Ω-1200Ω |
| 电流量程 | 0.00mA-40.0A |
| 电阻分辨力 | 0.001Ω |
| 电流分辨力 | 0.05mA |
| 数据存储 | 99组 |
| 接 口 | RS232接口（USB座），软件监控，数据上传电脑，动态显示 |
| 自检时间 | ≤1s，开机快速进入测试模式 |
| 工作电流 | ≤50mA |
| 操作按钮 | 6个软键，性能直通 |
| 通讯线长 | 1.8m(RS232数据线) |
| 声光报警 | “嘟--嘟--嘟--”报警声，按AL键开、关；LCD报警指示 |
| 报警临界值设定范围 | 电阻：1-199Ω； 电流：1-499mA |
| 电 源 |
6VDC（4节5号碱性干电池）， 连续使用40小时 |
| 工作温湿度 | -20℃-55℃；10％RH-90％RH |
| 液晶显示器 | 4位LCD数字显示，长宽47mm×28.5mm |
| 钳口尺寸 | 长钳口65mm×32mm；圆钳口Φ32mm |
| 钳口张开尺寸 | 长钳口28mm；圆钳口32mm |
| 钳表质量 | 长钳口1160g；圆钳口1120g(含电池) |
| 钳表尺寸 |
长钳口：长宽厚285mm×85mm×56mm 圆钳口：长宽厚260mm×90mm×66mm |
| 防爆标志 | Exia Ⅱ BT3 |
| 电池盖板固定方式 | 螺钉旋结固定，防爆场所更安全 |
| 保护等级 | 双重绝缘 |
| 结构特点 | 钳形CT |
| 换 档 | 全自动换档 |
| 外部磁场、电场 | ＜40A/m；＜1V/m |
| 单次测量时间 | 0.5秒 |
| 电阻测量频率 | ＞1KHz |
| 被测电流频率 | 50/60Hz自动 |
设备成套性
| 包装 | 外包装 | 纸箱 |
| 内包装 | 铝箱 | |
| 附件 | 仪表 | 1台 |
| 测试环 | 1件 | |
| 监控软件（光盘） | 1份 | |
| USB通讯线/充电线 | 1条 | |
| 充电器 | 1个 | |
| 仪表箱 | 1个 | |
| 用户手册、保修手册、合格证 | 1套 |
