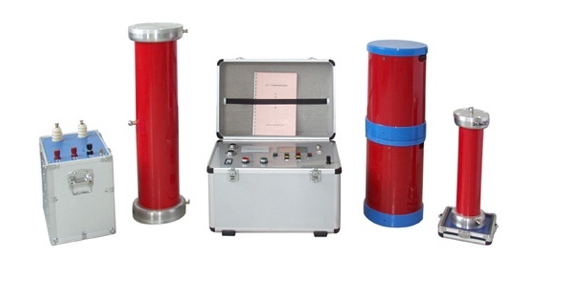

TPXB -108/108调频式串联谐振耐压装置

2、试验要求
1、满足长度小于1000m 的35kV（300mm²）交联电缆耐压试验
2、满足35kV/10000KVA变压器耐压试验。
3、满足35KV以下高压电气交流耐压试验（试验电压104KV试验电流1A）
4、满足10KV电缆300平方2000米
3、系统基本配置
3.1 变频控制箱TPXB     1台（10kW，30～300Hz）
3.2 励磁变压器EDYD 1台（10kVA/1.5kV/6KV/0.4kV）
3.3 高压电抗器EDDK     4台（27kV，1A，工作频率30～300Hz，30min）
3.4 交流分压器EDFC        1台（100kV -500pF)
3.5 补偿电容器EDBC           1台（100KV-2000pF）
3.6附件箱      1套
4、系统性能特点及技术参数
4.1 系统性能特点
4.1.1 稳定性、可靠性高。系统采用进口功率元件作为功率变换的核心，电压输出和频率输出稳定，电磁兼容设计合理，保护功能完善，经过多次高压直接对地短路的测试，系统仍然保持完好，同时系统也有很强的过载能力。
4.1.2 自动调谐功能强大。系统自动调谐时，从30Hz到300Hz自动扫频，显示扫频曲线，用户能直观地看到系统调谐过程；扫频完成后，系统根据扫频初步找到的谐振频点，在其±5 Hz范围内以0.01 Hz为分辨率进行频率细扫，最后精确锁定谐振频率。整个过程只需要90秒。
4.1.3 支持多种试验模式。系统支持 “自动调谐＋手动调压”，“自动调谐＋自动调压”，“手动调谐＋手动调压”，等试验模式，推荐使用“自动调谐＋手动调压”模式，既能快速找到谐振点，又能通过手动调压控制试验过程，安全性更高。
4.1.4系统人机交互界面友好。采用液晶触摸屏方式，试验参数设置、试验控制、试验结果等同屏显示，直观清晰，并具有自动计时及操作提示功能。
4.1.5 保护功能完善。过压保护，过流保护，闪络保护等功能，保证了系统的可靠性。
4.2 系统技术参数
额定输出电压： 0～108kV
谐振电压波型： 正弦波，波形畸变率＜1.0%
最大输出电流： 1A
最大试验容量： 108kVA
输出频率：             30～300Hz
工作制： 满功率输出下，连续工作时间30min
品质因素：     30 ～ 80
输入工作电源： 三相380V±10%，50Hz，＜150A
环境温度：            －10℃～+50℃
相对湿度：         ＜95%，无凝露状况
4.3 系统遵循的技术标准
GB10229-88            《电抗器》
GB1094　　　　　　　　《电力变压器》
GB50150-91　　　　　　《电气装置安装工程电气设备交接试验标准》
DL/T 596-1996          《电力设备预防性试验规程》
GB1094.1-GB1094.6-96   《外壳防护等级》
GB2900　　　　　　　　《电工名词术语》
GB/T16927.1~2-1997　　 《高电压试验技术》
5、电抗器使用关系表
4台电抗器的配置使得系统简洁，

试验时电抗器使用关系列表

设备组合 被试品对象		电抗器 200kVA/40kV八节
35kV/300mm2电缆  (试验电压52kV)	长度1000m	使用电抗器先两节串成二组后并联
35kV/10000KVA变压器  (试验电压85kV)		使用电抗器先四节串成一组
10KV电缆300平方 (试验电压27kV)	长度2000米	使用电抗器先四节并成一组

6 主要部件技术参数及性能特点
6.1变频电源TPXB -10kW/400V
6.1.1 额定输出容量： 10kW
6.1.2 工作电源： 380±10%V（三相），工频
6.1.3 输出电压： 0 – 400V，单相，
6.1.4 额定输入电流： 25A
6.1.5 额定输出电流： 25A
6.1.6 输 出 波 形： 正弦波
6.1.7 电压分辨率：  0.01kV
6.1.8 电压测量精度： 0.5%
6.1.9 频率调节范围： 30 – 300Hz
6.1.10 频率调节分辨率： ≤0.01Hz
6.1.11 频率稳定度：     0.1%
6.1.12 运 行 时 间： 额定容量下连续30min
6.1.13 温       升： 额定容量下连续运行5min元器件最高温度≤65K;
6.1.14 噪 声 水 平： ≤50dB
6.1.15性能特点：
l 具备强大的自动调谐功能。自动扫频，在频率范围30-300Hz内寻找谐振点，全程扫频直至最终锁定到谐振频点最大耗时1.5分钟。频率分辨率0.01Hz；
l 试验控制方式灵活。支持多种试验模式，自动试验，手动控制状态,进行手动调频，调压；
l 耐压时自动跟踪电压，电压正常波动时自动调整电压到目标电压，异常波动时提示用户电压异常波动，由用户根据试验情况进行操作；
l 保护功能完善。具有过流、过压及闪络保护功能，充分保证系统可靠性；
l 超大液晶显示屏高压端电压波形以及扫频曲线波形，电源电压和电流，高压输出的频率、电压、电流，控制界面同屏显示，操作简便，直观清晰，特别适合现场试验。
l 重量轻。约48kg。

6.2 励磁变压器EDYD-10kVA，1.5kV/6KV/0.4kV 6.2.1 额定容量： 10kVA；
6.2.2 输入电压： 380V，单相；
6.2.3 输出电压： 1.5kV；6KV。
6.2.4 结    构： 干式；
6.2.5 重    量： 约40kg；
6.3 高压电抗器EDDK-27kVA，27kV，1A  （4台） 6.3.1 额定容量： 27kVA;
6.3.2 额定电压： 27kV；
6.3.3 额定电流： 1A；
6.3.4 电 感 量： 20H/单节；
6.3.5 品质因素： Q≥50 (f=45Hz)；
6.3.6 结    构： 干式；
6.3.7 重    量： 约45kg；
6.4 电容分压器EDFC-108kV -500Pf 6.4.1 额定电压： 108kV；
6.4.2高压电容量：     500pF
6.4.3介质损耗： tgσ≤0.5%；
6.4.4分 压 比： 1000：1
6.4.5测量精度： 有效值1级;
6.4.6重    量： 约52kg；
7 供货清单一览表
7.1 配置设备一览表

序号	设备名称	型  号  及  规  格	单位	数量	备注
1	变频电源	TPXB-10kW/0.4kV	台	1
2	励磁变压器	EDYD-10kVA/1.5kV/6KV/0.4kV	台	1
3	高压电抗器	EDDK-27kVA/27kV/1A	台	4
4	电容分压器	EDFC-108-500pF	套	1
5	补尝电容器	EDBC-100-2000pF	套	1


7.2 相关资料一览表

序号	资  料  名  称	单位	数量	备  注
1	出厂试验报告	份	1
2	成套装置使用说明书	份	1
3	产品合格证和用户意见卡	套	1


8 售后服务承诺：
8.1 该设备到货后，供方负责该套设备现场调试并协助需方完成第一次现场试验，并负责设备的操作及人员技术培训。
8.2 供方对提供的所有产品实行终身保修，一年内免费维修。
8.3 实行24小时快速响应服务，在接到需要服务的电话或传真后,24小时实行技术响应,如有需要供方售后服务人员可在48小时内到达现场。
