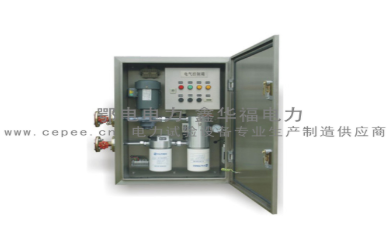

EDZX有载开关在线过滤装置
产品简介
设备性能特点
EDZX有载开关在线过滤装置是由武汉鄂电电力试验设备有限公司自行设计研发,具有自主知识产权的产品。
EDZX有载开关在线过滤装置主要用于35KV及以上变压器有载分接开关绝缘油的循环过滤。
目前EDZX有载开关在线过滤装置在国内、外多个变电站现场无障碍运行。
EDZX有载开关在线过滤装置能够在变压器系统正常运行的情况下有效地去除分接开关内油中的游离碳及金属微粒并可降低微量水份,从而确保油的击穿电压和使用寿命,有效的提高有载分接开关工作的安全性和可靠性。
从而减少停电检修次数,延长维修周期。
提高供电质量,增长油的使用寿命,是一种节能降耗环保型产品。
EDZX有载开关在线过滤装置是由武汉鄂电电力试验设备有限公司自行设计研发,具有自主知识产权的产品。
EDZX有载开关在线过滤装置主要用于35KV及以上变压器有载分接开关绝缘油的循环过滤。
目前EDZX有载开关在线过滤装置在国内、外多个变电站现场无障碍运行。
EDZX有载开关在线过滤装置能够在变压器系统正常运行的情况下有效地去除分接开关内油中的游离碳及金属微粒并可降低微量水份,从而确保油的击穿电压和使用寿命,有效的提高有载分接开关工作的安全性和可靠性。
从而减少停电检修次数,延长维修周期。
提高供电质量,增长油的使用寿命,是一种节能降耗环保型产品。
设备用途
EDZX有载开关在线过滤装置主要用于35KV~500KV变压器有载分接开关绝缘油的旁路循环过滤,与分接开关配套使用,能够在变压器正常运行的状态下,有效去除分接开关内绝缘油的游离碳、金属微粒、杂质等颗粒性物质,并可吸附大量的有机酸和降低微量水分,有效地降低了分接开关内绝缘油中含有的游离碳、金属微粒、杂质、有机酸、水分的含量,提高绝缘油的击穿电压和使用寿命,使分接开关内的绝缘油基本达到或接近新绝缘油的标准,提高有载分接开关安全性和可靠性,提高分接开关的动作次数、对减少停电次数、延长设备检修周期、提高供电质量、实现设备的状态检修、提高电网的安全运行水准、减少资源浪费和环境污染、提高企业经济效益和管理水平等方面具有重大意义和作用。
产品特点
整体式油路
EDZX有载开关在线过滤装置所有元件全部嵌入在数控成型整体式精密油路中。结构紧凑,内部没有任何管道连接,减少了密封部位,且所有主密封部位均设计为两道密封。采用不锈钢带法兰软管直接与变压器有载分接开关进出油口法兰连接,方便可靠。
高精密的二级分离过滤
EDZX有载开关在线过滤装置设计二级分离过滤,前级采用1μm滤芯,除去游离炭等金属微粒杂质,后级滤芯内置有高性能活性吸附材料,能去除水份、有机酸等物质,使绝缘油保持良好耐压特性。
全数字控制
EDZX有载开关在线过滤装置采用高性能的嵌入式专用数字控制器。独特的控制算法、强电磁抗干扰设计、运行稳定可靠。
简单直观的人机界面
EDZX有载开关在线过滤装置液晶显示、中文菜单,方便的常用功能键,人机对话友好,界面直观易懂,无需记忆,操作简单。
回路溢流和压力检测多重保护
EDZX有载开关在线过滤装置设有溢流阀和压力检测限压功能;当出口压力高于溢流阀开启压力时,油通过溢流阀在内部形成循环。如溢流阀失效,压力检测还能起到限压保护作用停止电机,保护系统。泵的吸油口设有压力传感器,防止进油阀未打开时启动电机,损坏油泵。
智能温湿控
EDZX有载开关在线过滤装置当温度低于或高于设定值时(适宜温度设置0~40℃),系统自动加热或散热,保证系统在环境恶劣的各种温、湿度环境下可靠滤油,实现全天候无人监控值守的工作模式。
瓦斯在线放气
EDZX有载开关在线过滤装置在设备巡检时,巡检人员通过滤油系统自身的瓦斯在线放气机构直接将分接开关内的气体放尽。
在线补油技术
当有载开关长期工作油位下降时,可通过滤油系统本身的注油机构,将合格的同型号绝缘油补充入到有载分接开关本体内。
可视窗观察功能
EDZX有载开关在线过滤装置设计了油过滤前后可视窗,巡检人员在巡检设备的同时能通过视窗观察油过滤前后的品质。
自动报警闭锁功能
EDZX有载开关在线过滤装置具有自诊断和维护报警功能。出现报警显示时,系统自动闭锁,不能启动,故障消除后自动恢复正常。如滤芯堵塞,工作人员要及时清洗或更换后才能启动系统滤油。
掉电保存记忆功能
EDZX有载开关在线过滤装置掉电时,设定参数和运行数据能自动保存和记忆。
根据客户现场情况,设计成立式、壁挂式。
技术参数
电机功率 | 0.35~0.75kW | 电源 | 380V/50Hz |
额定流量 | 10L/min | 额定压力 | 0.3MPa |
进油口 | DN25 | 出油口 | DN25 |
除杂滤芯型号 | A220G01BM | 除水滤芯型号 | A120CW10 |
过滤精度 | 1μm | 绝缘油含水量 | ≤20μL/L |
介质温度 | -20℃~100℃ | 环境温度 | -50℃~70℃ |
过滤后油击穿电压 | ≥60kV | 整机重量 | 70kg~190kg |
外形尺寸 | EDZX-1 | 270x720x1100深x宽x高(mm) | / |
外形尺寸 | EDZX-3 | 300x1300x1600 深x宽x高(mm) | / |
设备成套性
电机功率 | 0.35~0.75kW | 电源 | 380V/50Hz |
额定流量 | 10L/min | 额定压力 | 0.3MPa |
进油口 | DN25 | 出油口 | DN25 |
除杂滤芯型号 | A220G01BM | 除水滤芯型号 | A120CW10 |
过滤精度 | 1μm | 绝缘油含水量 | ≤20μL/L |
介质温度 | -20℃~100℃ | 环境温度 | -50℃~70℃ |
过滤后油击穿电压 | ≥60kV | 整机重量 | 70kg~190kg |
外形尺寸 | EDZX-1 | 270x720x1100深x宽x高(mm) | / |
外形尺寸 | EDZX-3 | 300x1300x1600 深x宽x高(mm) |
/ |
