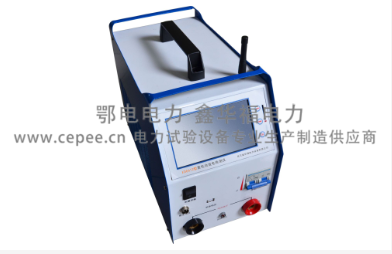

ED0612型蓄电池放电检测仪
产品简介
ED0612型蓄电池放电检测仪是针对整组12V-600V蓄电池系列测试，不同规格型号对整组要求不同，具体根据仪表为准。单体电池电压为1.2V-12V的铅酸蓄电池组进行测试的专用仪器。
ED0612型蓄电池放电检测仪采用当前先进的测试技术原理，在新技术、新器件、新材料、新工艺的研究应用上取得了一系列突破，是根据国家有关测试与维护规程要求所设计，对蓄电池进行性能检测的专业测试仪器。
ED0612型蓄电池放电检测仪放电功率大，体积小，重量轻，上位机数据管理软件功能齐全，大大减少了蓄电池日常测试维护的工作量。为电池和UPS电源维护提供全面科学的检测手段。
ED0612型蓄电池放电检测仪采用当前先进的测试技术原理，在新技术、新器件、新材料、新工艺的研究应用上取得了一系列突破，是根据国家有关测试与维护规程要求所设计，对蓄电池进行性能检测的专业测试仪器。
ED0612型蓄电池放电检测仪放电功率大，体积小，重量轻，上位机数据管理软件功能齐全，大大减少了蓄电池日常测试维护的工作量。为电池和UPS电源维护提供全面科学的检测手段。
仪器别名
蓄电池放电测试仪、蓄电池放电仪、蓄电池充放电综合测试仪、蓄电池充放电检测仪、蓄电池组充放电容量测试仪、电池充放电测试系统
产品特点
仪器ED0612型蓄电池放电检测仪采用触摸屏操作，直接使用触摸笔或者手指即可操作界面。
存储数据方式有内部存储和外部SD卡存储方式，自行选择。
具有过压、过流、过热等保护功能。
在线监测功能：在电池组处于在线放电、均充、浮充等状态下，对电池组及单节电池进行实时的监测；包括整组电压、单节电池电压、整组充放电电流、整组充放容量、监测时间等；
放电测试功能：在电池组脱离系统后利用智能假负载进行恒流或恒功率放电，或者利用智能假负载与用户设备并接进行恒流放电。设定好“放电电流”、“放电时间”、“放电容量”、“整组终止保护电压”、“单体终止保护电压”等参数，测试仪便自动执行放电功能，并实时显示放电电流、电池已放容量、整组电压、单节电池电压、放电时间等数据；放电测试过程中可对放电参数进行修改。当电池组达到终止放电电压设定值、终止放电容量设定值、终止放电时间设定值、任一单体电池电压低于终止单体电压设定值或人为进行终止操作均可停止放电测试。单体电压终止条件也可设置为只报警不终止。
容量快测功能：(选配)在电池组脱离系统后利用智能假负载进行放电，只需3～20分钟便可测出电池组中每一节电池的实际容量、内阻、性能状况（正常、落后、劣化）等；
在测试过程中当检测到整组或者单体电池异常、ED0612型蓄电池放电检测仪工作异常时，测试仪自动终止测试，以便对电池进行保护。测试仪采用监控部分与功率部分一体化设计，功率部分采用新型高功效器件。人性化的操作界面，操作简单，流程清晰，每一步操作均有简体中文提示。
ED0612型蓄电池放电检测仪采用高亮度彩色屏幕液晶显示器，显示效果清晰优美。
上位机数据管理软件功能强大，界面友好，提供数据管理、打印、分析、报表统计、自动生成测试报告等功能。
具有对蓄电池组进行内阻测试、容量评估功能。
具有对蓄电池组多项指标性能进行在线监测的功能：在电池组处于在线放电、均充、浮充状态下，可对电池组以及每个单体电池进行实时在线监测，监测内容包括：电池整组电压、每一节单体电池电压、电池组充放电电流、电池组监测时间、电池组充放电容量等指标。
具有快速准确鉴定蓄电池优劣的功能。
具有对电池组按照多种放电率进行核对放电试验，准确得知电池的真实容量的功能；在线补偿式放电功能，在放电全部过程中实现动态补偿，保证电池组真正的恒流放电。
利用设备在线放电过程当中，实时监测每一个单体电池的电压；
对整组电压为24V/48V/110V/220V/380V，单体电压为2V、6V和12V的电池组进行测试，用户可以选择设置单体电压类型。单体电压监测模块，有线无线可选。
在做容量放电试验时可同时设置四个放电终止条件：①整组电压终止条件；②单体电压终止条件；③放电时间终止条件；④放电容量终止条件。也可根据需要人为终止正在进行的测试过程；
7寸彩色触摸屏。
操作简单方便：全部采用模块化界面，良好的人机对话功能，操作简单，流程清晰，每一个界面及操作步骤都有简洁提示，从根本上避免了错误操作。
仪表可对主要测试结果直接进行柱状图和曲线分析及曲线对比功能。对电压曲线可连续进行放大、缩小，便于观察。
无需上传PC机也能清晰分析数据。
放电参数模板功能，直接调用预置参数即可放电测试。智能判别程序，可智能判断单体是否脱落，若单体脱落则不会中断测试。输入端过压保护，LCD提示，蜂鸣器告警；
过流保护，LCD提示，蜂鸣器告警；电池电压极性反接保护，LCD提示，蜂鸣器告警；
完备的通讯功能，具有RS232通讯接口与SD卡接口。数据传入计算机，进行入库管理，可进行长期的历史数据保存和分析；利用SD卡传递数据，随时测试随时保存，轻巧便携，安全可靠。
测试仪主机采用监控部分与功率部分一体化设计，功率部分采用新型高功效器件。
采用新型特殊的低热高效负载材料和先进的控制技术，保证了较高的恒流精度。
仪表具有并机功能还可外挂负载，使得仪器可以测试各种大容量电池。
强大的PC软件分析功能：提供数据管理、打印、分析、报表统计、自动生成测试报表、报告的功能。
对电压曲线可连续进行放大、缩小，便于观察。快速查找历史纪录。
具有自动测试保护功能：当在测试过程当中，检测到整组或者单体电池异常时，则自动终止测试，防止对电池造成过放电，完全避免对设备造成冲击；也可根据需要人为终止正在进行的测试过程。
测试完毕，自动显示全部计算结果，并根据具体测试数据，提供维护建议。
存储方式：内部存储或者外部存储可选择。内部存储最小间隔1分钟。外部存储最小5秒钟。
技术参数
| 特 性 | 技术参数 | |||
| 型 号 | 48150 | 48300 | 22030 | 22060 |
| 单体电压测量类型 | 2V/6V/12V | 2V/6V/12V | 2V/6V/12V | 2V/6V/12V |
| 单体电压测量范围 |
2V:0～4V 6V:0～8V 12V:0～15V |
2V:0～4V 6V:0～8V 12V:0～15V |
2V:0～4V 6V:0～8V 12V:0～15V |
2V:0～4V 6V:0～8V 12V:0～15V |
|
单体电压 分辨率 |
2V/6V:0.001V 12V:0.01V |
2V/6V:0.001V 12V:0.01V |
2V/6V:0.001V 12V:0.01V |
2V/6V:0.001V 12V:0.01V |
|
整组电压 测量范围 |
0～60V | 0～60V | 0～285V | 0～285V |
| 整组电压分辨率 | 0.01V | 0.01V | 0.01V | 0.01V |
| 电压测试精度 | 0.5% | |||
|
放电电流 工作范围 |
2～150A可连续设置，150A以上可定做或并机或加过负载 | 2～300A可连续设置，300A以上可定做或并机或加过负载 | 2～30A可连续设置，30A以上可定做或并机或加过负载 | 2～60A可连续设置，60A以上可定做或并机或加过负载 |
|
恒流放电 电压范围 |
40～56V | 40～56V | 180～280V | 180～280V |
|
放电电流 控制精度 |
0.1A | |||
| 电流测试精度 | 1% | |||
| 工作电压 | AC 220V±15%（直流和交直流可选） | |||
| 散热方式 | 强风冷制 | |||
| 通讯方式 | RS232通讯和SD卡口通讯 | |||
| 显示方式 | 7寸彩色液晶显示，带触摸 | |||
| 外型 | 长440×宽225×高300mm | 长480×宽225×高410mm | 长440×宽225×高300mm | 长480×宽225×高410mm |
| 重量 | 小于10.5Kg | 小于13Kg | 小于10.5Kg | 小于13Kg |
设备成套性
| 序号 | 名称 | 数量 | 单 位 |
| 1 | ED0612型蓄电池放电检测仪主机 | 1 | 台 |
| 2 | 测试线 | 1 | 套 |
| 3 | 测试线包 | 1 | 只 |
| 4 | 国标电源线 | 1 | 只 |
| 5 | 使用说明书 | 2 | 份 |
| 6 | 出厂合格证 | 1 | 份 |
| 7 | 检验报告 | 1 | 份 |
| 8 | 保修卡 | 1 | 份 |
| 9 | 质量反馈单 | 1 |
份 |
