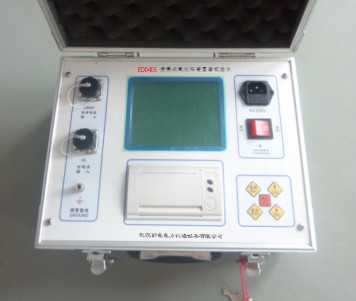

ED0403 便携式氧化锌避雷器校验仪

 ED0403 便携式氧化锌避雷器校验仪

产品介绍
ED0403型氧化锌避雷器测试仪以先进的微型计算机为控制部件，全智能操作，具有抗干扰能力强，测量准确可靠,功能强大,操作方便等优点，是现场和实验室检测氧化锌避雷器各项交流电气参数的理想测试仪器

ED0403型氧化锌避雷器测试仪多种测量方式，可用PT二次法、实验室测量法、在线电流法等测量方法；高精度采样、处理电路，先进的付里叶谐波分析技术，确保数据的可靠性；参考电压输入端有0.1A保险管，在仪器内部还有隔离互感器，将仪器与现场PT彻底隔离，双重保险确保PT安全；ED0403-I型氧化锌避雷器测试仪具有阻性电流基波峰值输出、基波电流与基波电压间夹角等参数,输出参数稳定,易于判断避雷器的好坏；具有边相校正功能,可消除现场带电测试的干扰；
2.1．ED0403型氧化锌避雷器测试仪采用大屏幕液晶显示，全汉字菜单操作，使用简便；
2.2．ED0403型氧化锌避雷器测试仪多种测量方式，可用PT二次法、实验室测量法、在线电流法等测量方法；
2.3．高精度采样、处理电路，先进的付里叶谐波分析技术，确保数据的可靠性；
2.4．参考电压输入端有0.1A保险管，在仪器内部还有隔离互感器，将仪器与现场PT彻底隔离，双重保险确保PT安全；
2.5．ED0403型氧化锌避雷器测试仪具有阻性电流基波峰值输出、基波电流与基波电压间夹角等参数输出参数稳定易于判断避雷器的好坏；
2.6．具有边相校正功能可消除现场带电测试的干扰；
2.7．仪器自带可充电电池不用220V交流电可连续工作3小时以上；
2.8．ED0403-I型氧化锌避雷器测试仪有日历时钟、微型打印机；
2.9．能存储1024组测量数据；
2.10．配有RS-232通信接口，可将数据上传至计算机进行处理。

技术指标
参考电压输入范围（有效值）:  10-200V
全泄漏电流测量范围(有效值):  0-10mA
阻性电流测量范围(有效值):    0-10mA
容性电流测量范围(有效值):    0-10mA
避雷器功耗:                  0-999.9W
基波电流与基波电压间夹脚:    0-360°
全电流系统测量准确度:        ±(读数´3% + 1个字)
阻性电流测量准确度:          ±(读数´10% + 3个字)
使用交流电源:                AC 220V ±10%，50Hz ±1%
内部电池连续工作时间:        3小时以上
内部电池充电时间:            6小时以上
仪器尺寸:                    33cm×28cm×14cm
仪器重量:                    4kg(不含测试线包)
测试线包重量:                2kg

产品成套性
ED0403 氧化锌避雷器测试仪  1台
电流、电压输入线           2根
电源线                     1根
接地线                     1根
1A保险管(AC220V电源用)    3个
0.1A 保险管（电压测试线用）6个
对比度调节起子             1个
打印纸                     2卷
串口通讯线                 1根
串口通讯软件光盘           1张
