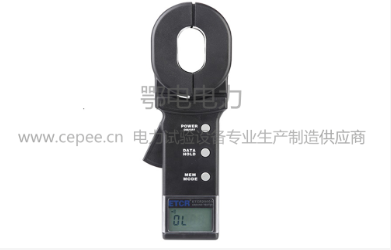

功能速查表

功能	按键
开机/关机/延时关机	POWER
锁定/解除显示	HOLD
*退出	POWER
*电阻测量/电流测量/数据查阅模式	MODE
*锁定/解除显示/存储/查看报警临界值	SET
*报警临界值设定/数字选择/翻阅存储数据	MODE/SET
*清除所有存储数据	SET+MODE

注：“*”仅限于C型。

测量原理

1．电阻测量原理

测量接地电阻的基本原理是测量回路电阻。见下图。钳表的钳口部分由电压线圈及电流线圈组成。电压线圈提供激励信号，并在被测回路上感应一个电势E。在电势E的作用下将在被测回路产生电流I。钳表对E及I进行测量，并通过公式R=E/I即可得到被测电阻R。

2．电流测量原理

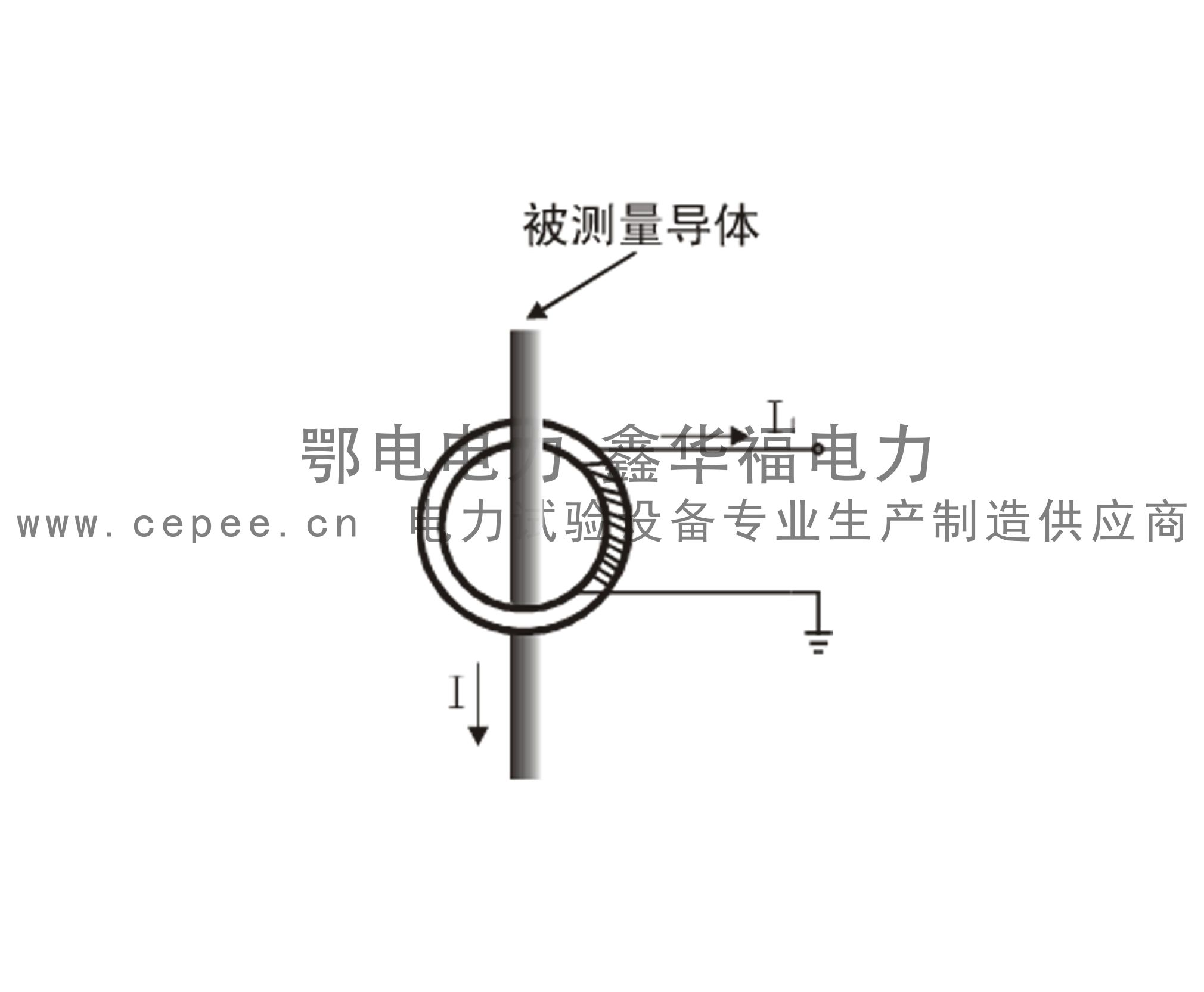

C型钳形接地电阻仪测量电流的基本原理与电流互感器的测量原理相同。见下图。


被测量导线的交流电流I，通过钳口的电流磁环及电流线圈产生一个感应电流I₁，钳表对I₁进行测量，通过下面的公式即可得到被测电流I。 其中：n为副边与原边线圈的变流比。

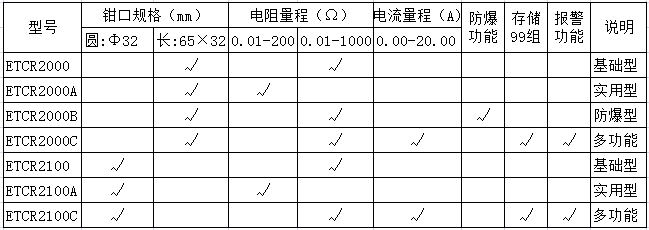

1．系列型号



注：“√”表示有此规格。

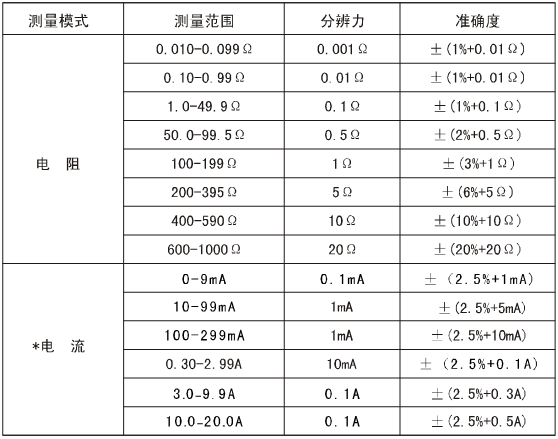

2．量限及准确度


注：“*”仅限于C型。

3．技术规格

电源： 6VDC（4节5号碱性干电池）
工作温度：-10℃-55℃
相对湿度：10％-90％
液晶显示器：4位LCD数字显示，长宽47×28.5mm
钳口张开尺寸：32mm
钳表质量(含电池)：长钳口1160g；圆钳口1120g
钳表尺寸：长钳口长285mm、宽85mm、厚56mm
圆钳口长260mm、宽90mm、厚66mm
防爆标志：ExiaⅡ BT3Ga（防爆合格证号：CE13.2263）
保护等级：双重绝缘
结构特点：钳口方式
量程换档：自动
外部磁场：＜40A/m
外部电场：＜1V/m
单次测量时间：1秒
电阻测量频率：＞1KHz
电阻测量最高分辨率：0.001Ω
电阻测量范围：0.01-1000Ω
*电流测量范围：0-20A
*被测电流频率：50/60Hz
*可存储测量数据：99组
*电阻报警临界值设定范围：1-199Ω
*电流报警临界值设定范围：1-499mA
注：“*”仅限于C型。
