ETCR2800KB开合式接地电阻在线检测仪

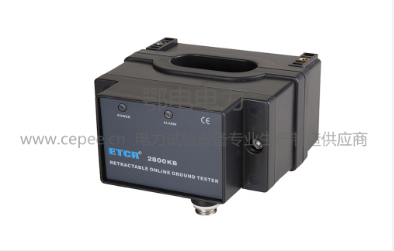

ETCR2800KB开合式接地电阻在线检测仪(图1)

产品简介


ETCR2800KB开合式接地电阻在线检测仪是武汉鄂电电力试验设备有限公司多年致力于“接地电阻检测技术研究”的又一高新技术产品,专为在线监测接地引下线的连接状况、回路接地电阻、金属回路联结电阻而精心设计制造的。

ETCR2800KB开合式接地电阻在线检测仪采用开合式结构,安装时无需断开接地引下线,方便快捷。在线测试、非接触测量、地线穿心通过、绝不影响防雷接地效果和设施的正常运行,无需自检、实时检测、采用RS232、RS485有线通信或GSM无线通信传输数据,实现远程在线监测。

ETCR2800KB开合式接地电阻在线检测仪内置传感器与电路板,完全封闭,具有防雨淋、防尘、耐高低温、防腐、阻燃等特性,确保野外、矿井下、室内等长时间在线监测的高精度、高稳定性、高可靠性。

ETCR2800KB开合式接地电阻在线检测仪适用于

输电线路杆塔接地;
地下矿井设备接地;
气象防雷接地;
石油化工接地;
通讯接地;
变配电站接地;
铁路设施接地;
建筑仓库接地;
金属回路阻值;
电气设备接地等。

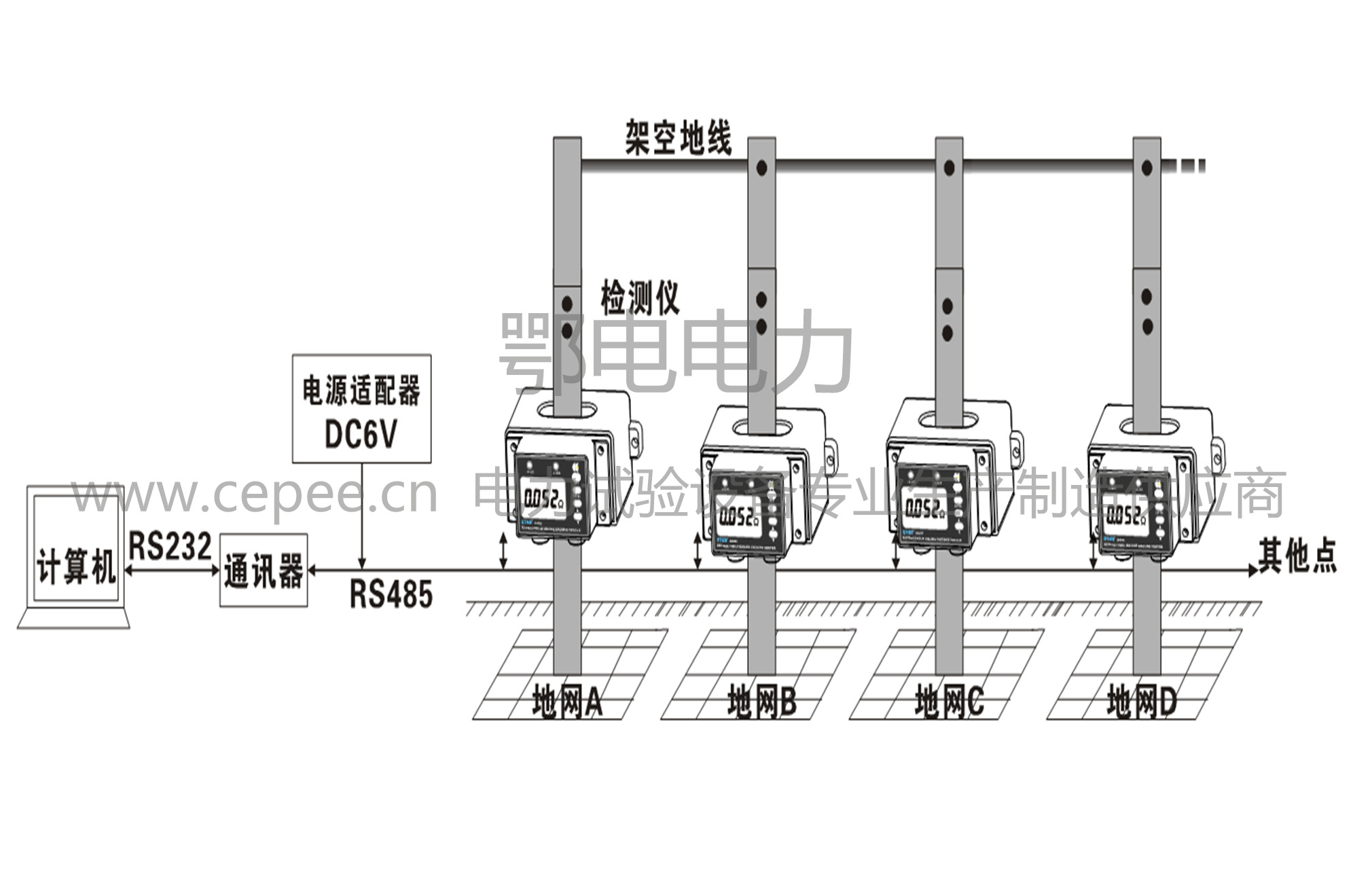

ETCR2800KB开合式接地电阻在线检测仪可以单个安装使用,也可以组建成有线网络系统或无线网络系统使用。  ETCR2800KB开合式接地电阻在线检测仪有线网络系统通过RS232、RS485通讯协议传输数据,由主通讯器(集中器)、监控软件、电源适配器、电脑等组成,适合于近距离或矿井下接地电阻监测。  ETCR2800KB开合式接地电阻在线检测仪无线网络系统通过RS232、RS485、GSM/GPRS通讯协议传输数据,由主通讯器(集中器)、GSM/GPRS收发模块、SIM通讯卡、监控软件、电源适配器、电脑等组成,适合于远距离或矿井下接地电阻监测。  ETCR2800KB开合式接地电阻在线检测仪有线网络系统适合于1500米距离内监测、无线网络系统不受距离限制。


产品特点

ETCR2800KB开合式接地电阻在线检测仪可以单个安装使用,也可以组建成有线网络系统或无线网络系统使用。

ETCR2800KB开合式接地电阻在线检测仪有线网络系统通过RS232、RS485通讯协议传输数据,由主通讯器(集中器)、监控软件、电源适配器、电脑等组成,适合于近距离或矿井下接地电阻监测。

ETCR2800KB开合式接地电阻在线检测仪无线网络系统通过RS232、RS485、GSM/GPRS通讯协议传输数据,由主通讯器(集中器)、GSM/GPRS收发模块、SIM通讯卡、监控软件、电源适配器、电脑等组成,适合于远距离或矿井下接地电阻监测。

ETCR2800KB开合式接地电阻在线检测仪有线网络系统适合于1500米距离内监测、无线网络系统不受距离限制。

ETCR2800KB开合式接地电阻在线检测仪监控软件可以时时显示被测接地电阻值,可以设置自动监控记录时间,间隔记录时间为1~200小时,记录数据自动存储报表,方便历史查询、分析监测点接地阻值的变化情况。

型    号 区别说明
ETCR2800KB 检测仪无显示,需要组建网络使用。
ETCR2800KC 检测仪自带LCD显示、报警设置、声光报警指示。可独立安装使用,也可以组建网络使用。
ETCR2800-WD 有线网络系统,RS232+RS485通讯,适合于1500米内近距离组网。
ETCR2800-WS 无线网络系统,RS232+RS485+GSM通讯,适合于远距离监测。


技术参数

功    能 回路接地电阻在线监测、金属回路联结电阻在线监测、接地状况监测
CT 结 构 开合式
电    源 检测仪:6VDC~9VDC,50mA Max.
有线网络通讯器:6VDC,30mA Max.
无线网络通讯器:9VDC,150mA Max.(内置GSM模块)
电阻量程 0.01Ω~200Ω
分 辨 率 0.001Ω
精    度 ±2%rdg±3dgt(20℃±5℃,70%RH以下)
CT尺寸 56mm×26mm
溢出指示 显示值大于200Ω时,系统软件和LCD显示“OLΩ”符号
连 接 线 1条,长1米(5芯线)
接线标识 红/棕色---电源输入正;黑色---电源输入地;
蓝色---RS485信号正;灰色---RS485信号负;
白---屏蔽地;
(电源输入地与屏蔽地可以短路连接)
通讯方式 有线网络:RS232、RS485通信协议
无线网络:RS232、RS485、GSM通信协议
网络点数 有线网络:1~255个接地点,可扩展
无线网络:1~100个接地点,可扩展
通讯距离 有线网络:约1500米,可扩展
无线网络:不限制
报警指示 ETCR2800KB:系统软件报警指示
ETCR2800KC:检测仪声光报警和系统软件报警指示
报警设置 ETCR2800KB:系统软件设置
ETCR2800KC:检测仪面板设置,系统软件设置
数据显示 ETCR2800KC:4位LCD直接显示,系统软件显示
ETCR2800KB:系统软件显示
LCD尺寸 47mm×28.5mm
外形尺寸 检测仪:119mm×118mm×76mm
有线网络通讯器:140mm×105mm×75mm
无线网络通讯器:230mm×160mm×105mm
质    量 检测仪:1000g;有线网络通讯器:650g;无线网络通讯器:1300g
工作温湿度 -20℃~55℃;20%RH~90%RH
温湿度误差 不超过5%
换   档 全自动换档
地线干扰电流 应避免
外部磁场 <40A/m
外部电场 <1V/m
单次测量时间 约0.5秒
工作电流 检测仪:50mA Max.
有线网络通讯器:30mA Max.
无线网络通讯器:150mA Max.
防爆标志 Ex ia ⅡB T3 Ga
安    装 接地引下线需穿心通过检测仪中心孔
防护等级 IP56
供电方式 外部提供电源

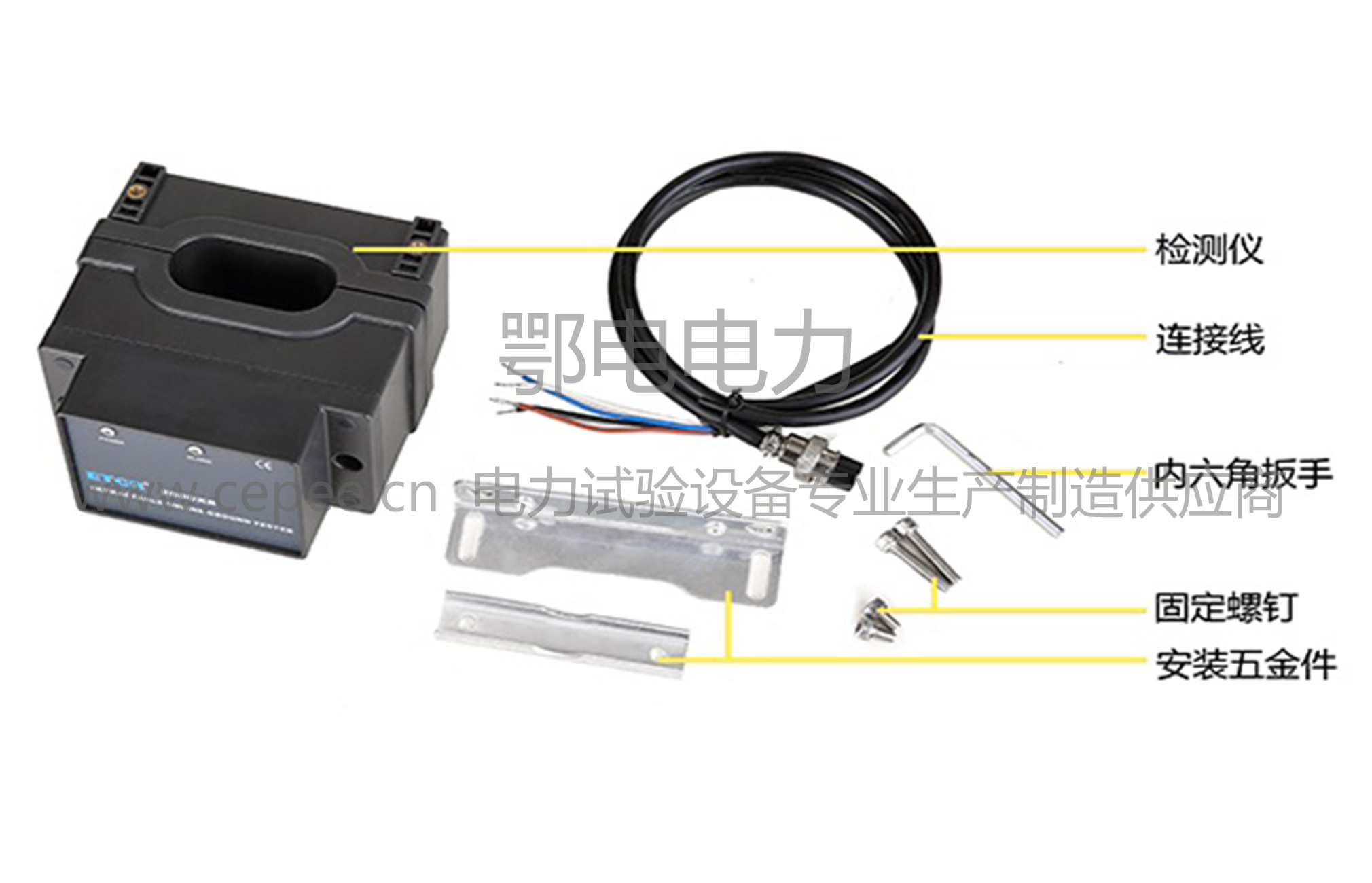

设备成套性

1、 检测仪
检测仪 1台
安装五金件(2个) 1套
五金件固定螺钉M5*8mm 2个
扁钢压紧螺钉M5*35mm 2个
检测仪前后座固定螺钉M5*55mm 2个
内六角扳手 1个
连接线 1条
包装纸盒 1套
用户手册、保修手册、合格证 1套
2、 有线网络
通讯器 1台
系统监控软件 1份(光盘)
RS232通讯线 1条(通讯器包含)
电源适配器 1个
安装线材 自备5芯屏蔽线,线径1.0mm以上
电脑 自备
3、 无线网络
通讯器 1台(内置发送模块)
系统监控软件 1份
GSM/GPRS接收模块 1台
GSM/GPRS发送模块 1台(内置于通讯器内)
SIM通讯卡 2个(自购,移动或联通手机卡)
RS232通讯线 1条(通讯器包含)
电源适配器 1个(GSM/GPRS接收模块使用)
安装线材 自备5芯屏蔽线,线径1.0mm以上
电脑 自备


.ETCR2800-WD有线网络通讯器 通讯器上的RS232通信线连接电脑,5芯线对应连接检测仪和电源。          3.ETCR2800-WS无线网络通讯器及接收模块 通讯器上的无线天线需外置,不能放在防护箱里,5芯线对应连接检测仪和电源。无线接收模块放在电脑旁,无线接收模块通过RS232通信线连接电脑。
