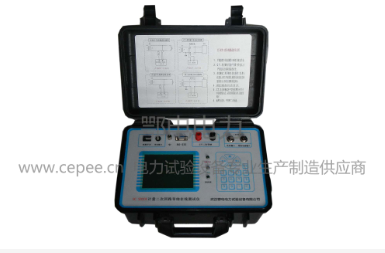

EDDL-H型计量二次回路在线测试仪
产品简介
EDDL-H型计量二次回路在线测试仪的正常运行关乎电能计量的准确性，它主要包括电流互感器、电压互感器二次回路、电能表及负荷监控单元，受不同运行环境的影响，二次回路在运行一段时间后可能出现潜在故障隐患，如果不能及时发现并予以处理，即有可能酿成事故。二次回路出现的故障类型较多，主要有接地不良、分流、触点损坏、互感器匝间绝缘击穿等，这些故障通常都表现为回路导纳（或阻抗）的变化，所以通过回路导纳的测试达到故障分析的目的是一条便捷、有效的方式，能够避免盲目查找故障，停电检修困难或停电后不易发现故障等实际问题。
电能计量综合误差过大是电能计量中另一个普遍存在的关键问题，电能计量综合误差是由电压互感器的合成误差、电流互感器的合成误差、电度表的误差、电压互感器二次导线压降所引起的计量误差所组成。其中二次负荷对互感器误差的影响比较大。
在《电能计量装置现场检验》作业指导书中对互感器的二次回路的实际负荷测量也提出了明确的要求。实际上互感器实际二次负荷对互感器的误差有着较大的影响。
目前市场上的二次负荷测试方法大多采用伏安相位法来测试，这种方法存在接线麻烦，需要断电介入测量，读数不直接等缺点。
针对以上问题，我公司科技人员利用最新科技成果，结合DSP平台技术研制生产出高
性能价格比，技术水品达到国际先进水平的计量二次回路导纳在线测试仪。
产品特点
1.模具塑料机箱，保障测试人员及系统安全。
2.测量数据自动根据误差大小进行量程切换。
3.采用电子式原理线路结合DSP技术是使测试稳定性好，抗干扰能力强。
4.采用大屏幕汉字液晶显示，所有操作均由汉字菜单提示。
5.数据（测量结果、线号、测试人、测试时间、功率因数等）具备掉电存贮及浏览功能，能与计算机联机传送数据。
6.采用锂电池供电，对测试回路不产生任何影响，避免系统出现保护的情况。同时在现场无供电电源的情况下使用。
7.二次负荷测试，采用钳表采样电流，无需断开二次回路。自动切换量程，测量过程中可以根据测试对象数值的不同切换到不同的位置，使测量精度和显示位数得到保证。
8.二次导纳测试时采用隔离方式，不会对二次回路产生影响。
技术参数
1、环境条件
——温度：－5C～40C
——相对湿度：<95%（25C）
——海拔高度：<2500m
——外界干扰：无特强震动、无特强电磁场
2、二次导纳测试相关参数
1.6kHz导纳（总量程从 0.2 到100mS）
| 量程 | 精度 |
| 0．2mS to 100mS | ±5% rdg＋0.05 mS |
| 1mS to 100mS | ±5% rdg |
| 相角差 | ±10° max |
50Hz (或 60Hz) 电流
| 量程 | 精度 |
| 0 到10A | ± 0.2A ±5% rdg. |
| （默认 电流为正弦值） |
3、二次负荷测试时仪器主要技术指标
1). PT二次负荷测试
——导纳测量范围:0.2ms—99.9ms
——导纳测量准确度:
X=(2%×X+1%×Y2个字)
Y=(2%×X+1%×Y2个字)
2个字——仪器的量化误差
注意：测量值在0.2mS以下时，测试电压应保持在50V以上，同时注意钳表的穿心导线保持居中。
2). 电压表头：1.0%
3). CT二次负荷测量
——阻抗测量范围：0.1Ω—50.0Ω
——阻抗测量准确度：
X=(2%×X+1%×Y2个字)
Y=(2%×X+1%×Y2个字)
2个字——仪器的量化误差
4). 电流表头：1.0%
设备成套性
| 序号 | 名称 | 数量与单位 |
| 1 | EDDL-H型计量二次回路在线测试仪 | 1台 |
| 2 | 仪器合格证书 | 1份 |
| 3 | 测试线 | 1套 |
| 4 | 钳表 | 1个 |
| 5 | 说明书 | 1份 |
