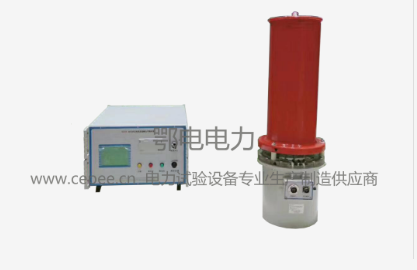

EDZGF水内冷发电机通水直流耐压试验装置
产品简介
EDZGF水内冷发电机通水直流耐压试验装置设计制造是专为水内冷发电机进行泄漏电流和直流耐压试验使用
产品特点
EDZGF水内冷发电机通水直流耐压试验装置采用中频倍压电路。率先应用最新的PWM脉宽调制技术和大功率IGBT器件。并根据电磁兼容性理论,采用特殊屏蔽、隔离和接地等措施。使水内冷发电机专用泄漏电流测试仪实现了高品质、便携式并能承受额定电压放电而不损坏。
技术参数
规范 kV/mA 技术参数 |
60/200 | 60/300 | 80/200 | 80/300 | 90/200 |
90/300 |
输出电压kV | 60 | 60 | 80 | 80 | 90 | 90 |
输出电流mA | 200 | 300 | 200 | 300 | 200 | 300 |
输出功率W | 12000 | 18000 | 16000 | 24000 | 18000 | 27000 |
电压测量误差 | ≤1.0% ±2个字 | |||||
电流测量误差 | ≤1.0% ±2个字 | |||||
过压整定误差 | ≤1.0% | |||||
纹波系数 | ≤3.0% | |||||
电压稳定度 | ≤1.0% | |||||
电源电压 | AC380V(三相四线) | |||||
机箱重量 | 25.0 kg | 25.0kg | ||||
倍压重量 | 65.0kg | 70.0kg |
设备成套性
控制箱 | 1台 |
倍压筒 | 1只 |
专用接地线 | 1组 |
放电棒 | 1只 |
电源电缆 | 1根 |
中频输出电缆 | 2根 |
使用说明书 | 1份 |
出厂检测报告 | 1份 |
汇水管取样线 | 1组 |
合格证 | 1张 |
保修卡 | 1张 |
装箱单 | 1份 |
