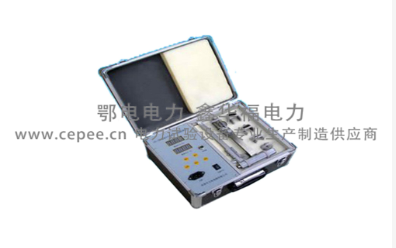

ED0307A型隔离开关操作力测试仪
产品简介
隔离开关是电力系统中使用量最大应用范围最广泛的高压开关设备。由于户外隔离开关是唯一完全暴露在大气环境中工作、受环境气候条件影响最直接和最严重的电气设备,它的运行条件比较恶劣,容易产生机械或电气方面的故障。尤其是触指接触部分容易受雨水、灰尘及有害气体的侵袭产生接触不良而导致发热,提供触指压力的弹簧会因发热而退火使压力降低,这样更导致触指发热形成恶性循环最终烧坏触指酿成事故。在检修时往往只注意更换明显失效和断裂的弹簧,而对那些压力降低的弹簧无法判断与更换,这样在再次运行中,每个触指电流的分布会因压力不同而不同,差别越大电流分布越不均匀,长期运行后就会发生接触不良而过热。触指的发热会恶性循环,一个触指接触不好就会漫延整个触头接触不良。同时有不少隔离开关的触指压力可调,如果在检修时调整压力不够或每个触指的调整压力有差别同样会出现上述现象。
目前绝大部分检修人员判断导电部分接触好坏的判据就是测量其回路电阻,认为回路电阻在合格范围内,导电部分的检修工作就可圆满结束。其实不然,在产品说明书中给出的回路电阻值是整个导电回路的值,它包括接线端子、导电管、触指触头等部分的体电阻及接触电阻,范围较大、裕度较大,不能直接反映接触电阻的变化,只能说明导电回路通路。试验表明:两对对触指接触与四对触指接触其回路电阻值均在合格范围内。同样触指压力大与小回路电阻值也基本没有变化。
在各类检修导程(规程)、标准中都有测量触指接触压力的规定,推荐的测量工具为弹簧秤,在实际工作中,测量触指压力要在高空,用弹簧秤测压力不但不方便、不准确也不安全,有些结构的隔离开关的触指压力用弹簧秤根本无法测量(如剪刀式)。所以,要求测量触指接触压力只是一纸空文。
针对目前供电系统的检修现状,鄂电电力公司自行开发了一种用于测量隔离开关触指压力的智能型触指压力检测仪,它只要将模拟触头的传感器在每对触指接触位置张开一下,就能显示出触指此时的接触压力并记忆。有效解决了测量触指压力的一大难题。
ED0307A型隔离开关触指压力测试仪也可用于隔离开关制造厂对触指压力的检验。改变压力传感器的形状也能测量断路器的触指压力。
产品别称:
开关触指压力测试仪,触指压力测试仪,触头压力测试仪,压力测试仪,开关触头压力测试仪,隔离开关触指压力测试仪,隔离开关动触头夹紧力测试仪,触头压力测试仪,高压隔离开关触指压力测试仪,开关触指压力测试仪,隔离开关触头压力测试仪,触指压力智能检测仪
产品特点
ED0307A型隔离开关操作力测试系统硬件组成
隔离开关机构操作力测试系统主要是由扭矩传感器,信号变送器,移动电源模块,上位机(移动设备)及多条电缆构成。其主要工作原理为:力矩传感器将检测到的力矩值转换为电信号,经过信号变送器放大和数字化处理后通过USB接口将数据传输至上位机,并由其上的配套软件完成记录、存储、分析和生成报表等操作。
1.1电源模块
电源模块采用的是聚合物锂离子电池。相对于传统液态锂离子电池,该电池用固体电解质代替了液体电解质,因此具有更高的质量能量比,完美的安全可靠性,更长循环寿命等优点。
1.2力矩传感器
本系统所采用的静态力矩传感器采用应变电测技术,在弹性轴上粘贴应变计组成测量电桥,当弹性轴受扭矩产生微小变形后引起电桥电阻值变化,应变电桥电阻的变化转变为电信号的变化从而实现扭矩测量。该技术具有精度高、频响快、可靠性好、寿命长等优点。
1.3信号变送器
信号变送器将传感器输出信号进行精密放大,线路内部进行稳压,恒流供桥、电压电流转换,阻抗适配,线性补偿,温度补偿等,将力学量转换成标准电流、电压信号输出直接与上位机USB接口连接。
1.4硬件连接
隔离开关机构操作力测试系统的接线由以下几个步骤完成:
1)将电池的输出端口与变送器的电源输入端口相连,传感器的供电由变送器提供;
2)将传感器的信号线缆与变送器相连;
3)变送器的信号输出线的USB接口直接与上位机的USB接口相连。
ED0307A型隔离开关操作力测试系统上位机
点击“测试”按钮,系统开始采集数据,并将数据点实时绘制在右边图表内,点击“停止”按钮后,系统停止采集。
点击“报表”按钮,会为所选数据生成Excel报表,其中包括数据基本信息、数据分析结果、数据曲线、原始数据。
ED0307A型隔离开关操作力测试系统结论
根据测试数据曲线与正常设备的曲线进行对比,根据曲线的陡峭程度,平滑程度,可推断出以下故障情况:
(1)轴承不密封部件加工精度低、公差大、不能保证传动部件间的精确配合,导致操作特性不稳定、传动不可靠。如传动机构中传动齿条和齿轮啮合不良,造成磨损不能自锁等均是因为部件之间配合不好所致。有些手动机构操作困难大多是部件加工粗糙,连接松紧不一致造成。
(2)传动连杆间的连接没有润滑措施,或使用黄油作为润滑。随着运行时间的增长和操作次数增加,润滑脂干燥或流失,轴承和轴销锈蚀和磨损,造成转动部件卡滞、传运特性改变。
(3)轴销强度低且锈蚀。锈蚀是造成操作失灵的最大隐患。锈蚀使转动和传动连接卡涩,或使零部件机械强度降低,导致部件损坏变形。
通过建立统一规范的隔离开关测试数据库,可以科学指导隔离开关检修作业,提高工作效率。所以我们要尽可能的完善设备参数的采集流程,建立纵横对比机制,多渠道积累现有设备状态,提高电网检修效率。
技术参数
工作环境:-20~40℃,≤80%RH 大气压力 86~106kpa
电源电压:AC220V±10% 50Hz±10% 或机内锂电池功率:≤20 W
测量范围:≤1000 N 误差:≤1%
测量直径(触指开距):5.5mm~90mm 大于90mm(可定制)
内置锂电池,电源工作时间:≥6小时(可定制)。
充电方式:
a)专用充电器接面板锂电池充电接口充电;
b)面板AC220V插头充电
传感器信号线长度:10m
绝缘电阻 >2MΩ
介电强度 电源对机壳工频1.5KV耐压1分钟,无闪络与飞弧。
电源电压:AC220V±10% 50Hz±10% 或机内锂电池功率:≤20 W
测量范围:≤1000 N 误差:≤1%
测量直径(触指开距):5.5mm~90mm 大于90mm(可定制)
内置锂电池,电源工作时间:≥6小时(可定制)。
充电方式:
a)专用充电器接面板锂电池充电接口充电;
b)面板AC220V插头充电
传感器信号线长度:10m
绝缘电阻 >2MΩ
介电强度 电源对机壳工频1.5KV耐压1分钟,无闪络与飞弧。
设备成套性
名称 | 数量 |
ED0307A型隔离开关操作力测试仪 | 1台 |
测试线 | 1套 |
保险管 | 备用 |
说明书 | 2本 |
检验报告 | 1份 |
合格证 | 1张 |
保修卡 | 1份 |
质量反馈单 |
1份 |
