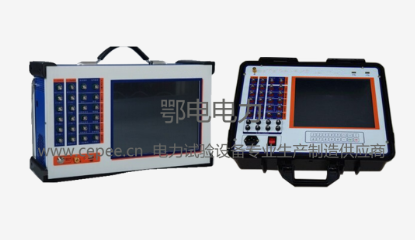

EDTP火电一次调频与机组同期测试仪
产品简介
EDTP火电一次调频与机组同期测试仪是针对于热电厂电调速系统、热电厂自动准同期系统特性检测而开发的一种综合性测试平台，仪器可以完成DEH静特性，转速死区测量、负荷响应试验和同期试验等试验项目,自动生成各种类型的试验报告，EDTP还可以做通用录波器和频率发生器使用，并且系统采样频率可以达到4KHZ，这大大拓宽了仪器的使用范畴，增强了仪器的灵活性。
产品特点
EDTP具有功能强大的软件系统，在保证仪器能够方便完成各种试验的同时，大大提高了仪器的灵活性和通用性。仪器的软件系统的主要特性可概括如下：
1. 仪器能够自动生成 WORD 试验报告，Excel 试验报告
2. 试验报告对曲线进行自动标识，使试验报告制作完全自动化
3. 所有采样通道的名称和单位都可以重新定义
4. 各种试验的试验环境设置和仪器设置自动保存
5. 自动计算各种试验的试验参数
6. 简单方便的通道滤定方式
7. 使用 U 盘或移动硬盘等存储设备方便的导出试验数据
8. 实时绘制试验曲线，并且提供多种曲线分析工具，使用户可以对曲线进行任意缩放和定位操作
9. Windows XPE 操作系统，可以实现软件系统自我保护与恢复，防止病毒攻入与侵蚀
10. 采用防抖动处理，避免用户错误操作
EDTP硬件系统特性和技术参数如下：
1.8路低电压／电流模拟量采集，电压和电流可以任意转换，电压输入范围-10V~10V，电流输入范围-20mA~20mA，10%~100%满量程采样误差小于 0.2%
2.2路方波频率测量通道，45HZ~55HZ 范围，频率分辨率为 0.001HZ，测量误差小于0.001HZ，测频电压输入范围 0.5V~110V
3.2路无源节点开关量测量通道
4.2路有源节点开关量测量通道，开关信号输入电压范围 12V~220V
5.一路方波信号频率输出，45Hz～55Hz 输出频率误差小于 0.001Hz，输出范围 1.3～200Hz，一路4-20mA 频率输出，输出频率范围可自定义，满量程误差小于 0.1%
6.8路模拟量采集通道采用隔离采集方式，并且通道和通道之间也相互隔离
7.1个USB 口用于数据下载或键盘，鼠标输入
8.触摸屏方式实现人机交互
9.仪器自带 4G 数据存储空间
10.12.1 寸大彩屏显示
技术参数
1.8个低电压输入通道，信号范围为-10V~10V，各个通道相互隔离
2.8个弱电流输入通道，信号范围为-20mA~20mA，各个通道相互隔离
3.2个方波频率信号测量通道，输入电压范围 0~110V（有效值），测量范围 0~1000HZ
4.2个无源节点开关量输入通道，输入信号为机械节点
5.2个有源节点开关量输入通道，输入信号电压范围为 12V~220VDC
6.1个频率信号输出通道，输出频率信号幅值 AC12V，输出频率范围 1.3Hz~200Hz，45Hz～55Hz 内输出频率误差小于 0.001Hz，全量程内频率误差小于 0.005Hz
7.1个4-20mA 频率输出，输出频率值范围可自定义，输出电流误差小于 0.01mA
设备成套性
| EDTP主机 | 1台 |
| 测试连接线 | 10根 |
| 供电电缆 | 1根 |
| 防护机箱 | 1台 |
| 产品光盘 | 1张 |
| 说明书 | 1份 |
| 出厂检验报告 | 1份 |
| 合格证 | 1份 |
