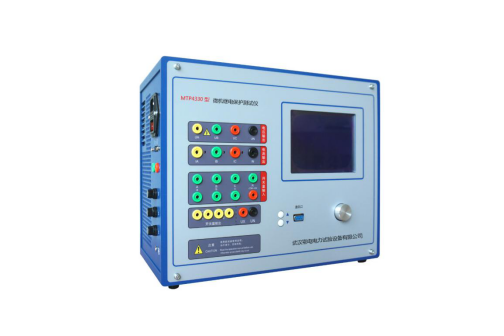

MTP4330 型继电保护校验装置

MTP4330 型继电保护校验装置


产品介绍
u 标准的4相电压3相电流输出  具有4相电压3相电流输出，可方便地进行各种组合输出进行各种类型保护试验。每相电压可输出120V，电流三并可输出120A，第4相电压Ux为多功能电压项，可设为4种3U₀或检同期电压，或任意某一电压值的情况输出。
u 单机操作方便  单机由方便灵活的旋转鼠标通过大屏幕液晶显示屏进行操作，全部中文显示。可完成现场大多数试验检定工作，可对各种继电器及微机保护进行检定，并可模拟各种复杂的瞬时性、永久性、转换性故障进行整组试验。开机即可使用，操作方便快捷。
u 双操作方式，联接电脑运行  通过Windows平台上的全套中文操作软件，可进行各种大型复杂及自动化程度更高的校验工作，可方便地测试及扫描各种保护定值，可实时存贮测试数据，显示矢量图，绘制故障波形，联机打印报表等。
u  软件功能强大  可完成各种自动化程度高的大型复杂校验工作，如三相差动试验、厂用电快切、备自投试验、线路保护检同期重合闸等，能方便地测试及扫描各种保护定值，进行故障回放，实时存储测试数据，显示矢量图，联机打印报告等。
u 开关量接点丰富  7路接点输入和2对空接点输出。输入接点为空接点和0～250V电位接点兼容，可智能自动识别。输入、输出接点可根据用户需要扩展。
u 大屏幕LCD显示屏  本机采用320×240点阵大屏幕高分辨率图形液晶显示屏，全部操作过程均在显示屏上设定，操作界面和试验结果均汉化显示，显示直观清晰。
u 自我保护  采用合理设计的散热结构，并具有可靠完善的多种保护措施及电源软启动，和一定的故障自诊断及闭锁功能。
u 具有独立专用直流电源输出  装置设有一路110V 及 220V专用可调直流电源输出。
u 性价比高  属于跨专业联合设计产品，综合了多专业的先进科技成果。兼具大型测试仪的性能，和小型测试仪的价位，具有很高的性能价格比。


技术参数
 交流电流输出
输出精度  0.5级
相电流输出（有效值）     0～40A
三并电流输出（有效值）   0～120A
相电流长时间允许工作值（有效值） 10A
相电流最大输出功率               400VA
三并电流最大输出时最大输出功率   1000VA
三并电流最大输出时允许工作时间   10s
频率范围（基波）   20～1000Hz
谐波次数           1～20 次
  直流电流输出
输出精度   0.5级
电流输出   0～±10A / 每相，0～20A / 两相叠加
最大输出负载电压   20V
  交流电压输出
输出精度   0.5级
相电压输出（有效值）    0～120V
线电压输出（有效值）    0～240V
相电压/线电压输出功率    80VA / 100VA
频率范围（基波） 20～1000Hz
谐波次数         1～20次
  直流电压输出
输出精度   0.5级
相电压输出幅值   0～±160V
线电压输出幅值   0～320V
相电压/线电压输出功率   70VA / 140VA
  开关量及时间测量

		备注
开关量输入	7路	空接点：   1～20mA，24V 电位接点接入：“0”：0～ +6V； “1”：+11 V～ +250V
开关量输出	2对	DC：220V／0.2A；AC：220V／0.5A
时间测量	测量范围0.1ms ～ 9999s    测量精度0.1mS

  体积重量

外形尺寸	365×300×165mm³
单机重量	15kg
供电电源	AC 220V±10%，50／60Hz
环境温度	-10℃ ～ +50℃

产品配置
主机                                     1台
专用测试线包                       1包
上位机控制软件光盘            1张
专用USB转串口线               1根
专用主机铝合金包装箱        1个
保险                                     若干只
