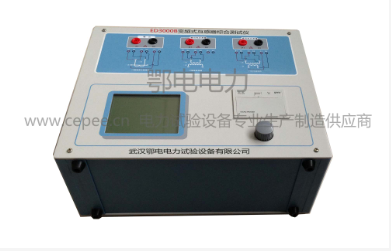

ED3000B变频式互感器综合测试仪
产品简介
ED3000B变频式互感器综合测试仪是在传统基于调压器、升压器、升流器的互感器伏安特性变比极性综合测试仪基础上，广泛听取用户意见、经过大量的市场调研、深入进行理论研究之后研发的新一代革新型CT、PT测试仪器。装置采用高性能DSP和FPGA、先进的制造工艺，保证了产品性能稳定可靠、功能完备、自动化程度高、测试效率高、在国内处于领先水平，是电力行业用于互感器的专业测试仪器。
产品特点
1、功能全面，既满足各类CT（如：保护类、计量类、TP类）的励磁特性（即伏安特性）、变比、极性、二次绕组电阻、二次负荷、比差以及角差等测试要求，又可用于各类PT电磁单元的励磁特性、变比、极性、二次绕组电阻、比差等测试。
2、现场检定电流互感器无需标准电流互感器、升流器、负载箱、调压控制箱以及大电流导线，使用极为简单的测试接线和操作实现电流互感器的检定，极大的降低了工作强度和提高了工作效率，方便现场开展互感器现场检定工作。
3、可精确测量变比差与角差，比差最大允许误差±0.05%，角差最大允许误差±1min，能够进行0.2S级电流互感器的测量，变比测量范围为1~35000。
4、基于先进的变频法测试CT/PT伏安特性曲线和10%误差曲线,输出最大仅180V的交流电压和12Arms(36A峰值)的交流电流，却能应对拐点高达60KV的CT测试。
5、自动给出拐点电压/电流、10%(5%)误差曲线、准确限值系数（ALF）、仪表保安系数（FS）、二次时间常数(Ts)、剩磁系数(Kr)、饱和及不饱和电感等CT、PT参数。
6、测试满足GB1208（IEC60044-1）、GB16847(IEC60044-6) 、GB1207等各类互感器标准，并依照互感器类型和级别自动选择何种标准进行测试。
7、测试简单方便，一键完成CT直阻、励磁、变比和极性测试，而且除了负荷测试外，CT其他各项测试都是采用同一种接线方式。
8、全中文动态图形界面，无需参考说明书即可完成接线、设置参数：动态显示参数设置，根据当前所选的试验项目自动显示其相关参数；动态显示帮助接线图，根据当前所选试验项目，显示对应的接线图。
9、5.7寸图形透反式LCD，阳光下清晰可视。
10、采用旋转光电鼠标操作，操作简单，快捷方便，极易掌握。
11、面板自带打印机，可自动打印生成的试验报告。
12、测试结果可用U盘导出，程序可用U盘升级，方便快捷。
13、装置可存储1000组测试数据，掉电不丢失。
14、配有后台分析软件，方便测试报告的保存、转换、分析，可以用于试验数据的对比、判断与评估。
15、易于携带，装置重量<9Kg。
技术参数
| ED3000B | ||
| 测试用途 | CT， PT | |
| 输出 | 0~180Vrms，12Arms，36A（峰值） | |
| 输出功率 | 1800VA | |
| 电压测量精度 | ±0.05% | |
|
CT变比 测量 |
范围 | 1~30000 |
| 精度 |
1~2000精度<0.05% 2000~5000精度<0.1% 5000~35000精度<0.2% |
|
|
PT变比 测量 |
范围 | 1~35000 |
| 精度 |
1~2000精度<0.05% 2000~5000精度<0.1% 5000~35000精度<0.2% |
|
| 相位测量 | 精度 | ±1min |
| 分辨率 | 0.01min | |
| 二次绕组电阻测量 | 范围 | 0~600Ω |
| 精度 | <0.2%±2mΩ | |
| 交流负载测量 | 范围 | 0~300VA |
| 精度 | <0.2%±0.02VA | |
| 输入电源电压 | AC220V±10%，50Hz | |
| 工作环境 | 温度：-10οC~50οC， 湿度：≤90% | |
| 尺寸、重量 | 尺寸365 mm×290 mm×153mm 重量<10kg | |
| 升流器 | ||
| 测试用途 | CT的通流测试 | |
| 输入 | 0~150VAC | |
| 电流输出 | 0~150A 精度<0.2% | |
| S端电压输出 | 0~1V 精度<0.2% | |
| 工作环境 | 温度：-10οC~50οC， 湿度：≤90% | |
| 尺寸、重量 |
尺寸200 mm×150 mm×170mm 重量<5kg |
|
