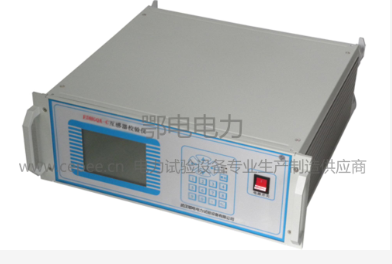

EDHGQA-C互感器校验仪
产品简介
EDHGQA-C型互感器校验仪，是一种新颖的自动化检测仪器，它运用先进的电子技术，对互感器的误差信号直接采极分解，并经适当运算后，将互感器的百分点、同相误差、正交误差同时以数字量显示出来。仪器操作简便，读数直观，测量迅速，能降低电能消耗，减轻劳动强度；体积小，重量轻，便于携带和现场测试；仪器能在5%定额工作电流（电压）下进行测试；另外要求本公司也能生产检测S级电流互感器和二次电压为100/3V的电压互感器校验仪，此时仪器能在1%额定工作电流下测量电流互感器的误差；在检测过程中仪器能方便地随时进行自校，以保证仪器的精度；关键元器件使用进口组件，质量稳定可靠，广泛用于计量、供电等部门和互感器生产厂家，是开展互感器检测的理想仪器。
产品特点
检定电流、电压互感器的角差和比差;
测试电流互感器二次负载的阻抗;
测试电流互感器二次负载的阻抗;
测试电压互感器二次负载的导纳;
测量交流小电流和交流小电压;
带RS232通讯接口。
采用320×240点阵液晶，可视范围大，带长寿命背光照明，方便使用；
采用320×240点阵液晶，可视范围大，带长寿命背光照明，方便使用；
全中文操作界面，界面美观；
百分表、比差、角差采用特大字体显示，方便用户观测；
完全满足JJG313-2010和JJG314-2010要求，自动采样；
自动判断极性错误，变比错误；
上位机软件具有虚拟仪器开放功能；⑺彻底解决S级测量问题；
自动切换量程；
采用先进独特电路和DSP技术完美结合，彻底解除阻容移相电路不稳定的问题。
⑽功耗：＜ 15VA（不带微型打印机）
＜ 25VA（带微型打印机）
⑾谐波抑制比: ＞ 40db
技术参数
1、设备使用环境
⑴温度:5℃--40℃ 相对湿度:<80%(25℃) 海拔高度:<2500m
电源频率:50Hz±0.5 Hz 电源电压:220V±5V
测量范围:
同相分量(%): 0.0001～200.0 分辨率:0.0001～20.0
正交分量(分):0.001～700.0 分辨率:0.001
阻抗(Ω): 0.0001～20.0 分辨率:0.0001～7.00
导纳(ms)： 0.0001～20.0 分辨率:0.0001～7.00
⑶基本误差:
同相分量:ΔX=±（X×2%＋Y×2%）±Dx (有1级可选)
正交分量:ΔY=±（Y×2%＋X×2%×34.38）±Dy(有1级可选)
“X”、“Y”——仪器的显示值
“DxDy”——仪器的量化误差
Dx=2Dy=5
⑷百分表: 1.5级(有1级可选)
2、工作范围：
⑴电流 ：（1%－120%）In （In =5A）
（5%－120%）In （In =1A）
压 ：（5%－120%）Un （Un =100V，150V，100V/ ）（5%－120%）Un （Un =100V/3）
3、工作负荷：
⑴电流：TO对TX＜0.12Ω cosΦ=1
⑵电压：a对x＜0.25VA （100V）
设备成套性
| 序号 | 名称 | 数量与单位 |
| 1 | 主机 | 1台 |
| 2 | 保险管 | 2只 |
| 3 | 联机线 | 1根 |
| 4 | 说明书 | 1份 |
| 5 | 合格证 | 1份 |
| 6 | 电源线 |
1根 |
