ED0301F 机械特性测试系统

ED0301F  机械特性测试系统

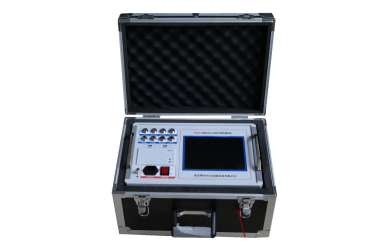

产品图片
主要特点
高压开关机械动特性测试仪是依据最新的《高压交流断路器》GB1984-2003为设计蓝本，参照中华人民共和国电力行业标准《高电压测试设备通用技术条件》第3部分，DL/T846.3-2004为设计依据，根据国家最新标准JJG1120-2015，对GKC-6F高压开关机械特性测试仪进行了升级。为进行各类断路器动态分析提供了方便，能够准确地测量出各种电压等级的少油、多油、真空、六氟化硫等高压断路器的机械动特性参数，测量数据稳定，抗干扰性强，可在500KV等级及以下电站做实验，接线方便，操作简单，是高压开关检修试验最方便的工具。
2.1、时间：12个断口的固有分、合闸时间，同相同期、相间同期。
2.2、重合闸：每断口的合－分，分－合，分－合－分过程时间：一分时间、一合时间、二合时间、金短时间、无电流时间值。
2.3、弹跳：每断口的合闸弹跳时间，弹跳次数，弹跳过程，弹跳波形;每断口的分闸反弹幅值。
2.4、速度：刚分、刚合速度，最大速度，时间－行程特性曲线。
2.5、行程：总行程，开距，超行程，过冲行程，反弹幅值。
2.6、电流：分、合闸线圈的分、合闸电流值、电流波形图。
2.7、动作电压：机内提供DC30～250V/20A数字可调断路器动作电源，自动完成断路器的低电压动作试验，测量断路器的动作电压值。

技术参数
3.1、使用环境
输入电源  220V±10%  50Hz±10%         大气压力  86～106kpa
温    度  －10～40℃                   湿    度  ≦80%RH
3.2、安全性能
绝缘电阻  ＞2MΩ
介电强度  电源对机壳工频1.5KV耐压1分钟，无闪络与飞弧。
3.3、基本参数
1. 时    间： 量程  4000.0ms           分辩率0.1ms
　　　    　误差  ①100ms以内        0.1ms±1个字
                  ②100ms以上        0.1%±1个字
　　　　   　　   ③同期
2. 速　  度： 量程　20.00m/s           分辩率0.01m/s
          误差　①0-2m/s以内       ±0.1m/s±1个字
                ②100ms以上        ±0.2m/s±1个字
3. 行    程：

	量 程	分辩率	误 差
真空断路器	50.0mm	0.1mm	1%±1个字
SF6断路器	300.0mm	1mm
少油断路器	600.0mm

4. 电    流： 量程 20.00A               分辩率0.01A
5. 输出电源： DC30～250V数字可调/20A（瞬时工作）
6. 外形尺寸： 360mm(L)×280mm(W)×300mm(H)
7. 重　　量： 9kg
