EDBF系列多倍频感应耐压测试仪

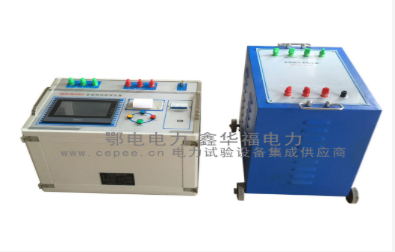

EDBF系列多倍频感应耐压测试仪(图1)

产品简介

互感器的感应耐压试验是保证产品质量符合国家标准的一项重要试验。变压器绕组的匝间,层间,段间及相间的纵绝缘感应耐压试验,则是变压器绝缘试验中的重要项目。纵绝缘试验需要通过倍频电源装置,施加试验电压,进行耐压试验。

EDBF多倍频感应耐压是鄂电电力为满足上述要求而设计制造,经过广大用户使用证明:其操作简单,性能可靠,能较好地满足变压器,互感器感应耐压试验的需要。

产品别称

多倍频发生器、感应电压多倍频发生器、多倍频电源发生器、试验多倍频变压器装置、多倍频感应耐压发生器、多倍频试验变压器、多倍频试验仪、多倍频感应耐压仪、电压互感器倍频交流耐压试验仪


产品特点

1、该装置采用电力电子技术,内部核心部分使用变频调节器
2、参数预置、保护设置、频率选择、电压调节控制等
3、采用触摸式操作方式可预置50Hz、100Hz、150Hz、200Hz的试验频率(可选),触摸方式调节电压(步长可以实时调节,选择1V、2V、5V、10V),可实现本装置的多倍频试验电压输出
4、内置LC滤波回路,保证波形畸变率在指标范围内
5、体积小、重量轻,便于携带,便于大功率化
6、不只是产生三倍频,还能产生1、2、3、4倍频的试验电压输出
7、操作、接线简单,对现场试验电源容量的要求,有很大程度的降低


技术参数

系统整体技术指标
1)、供电电源电压:AC 380V±15%、50Hz;
2)、主机输出功率:10kW;
3)、输出电压不稳定度:<1%;
4)、电压测量精度:<1%;
5)、工作频率范围:150Hz(可在任意范围内限定);
7)、调频最小分辨率:0.01Hz;
8)、频率不稳定度:<0.05%;
9)、谐振电压波形:正弦波,畸变率<1%;

1.  变频电源箱EDBF
1)额定输入电压:单相380V,50-60HZ
2)输出电压:0—400V 单相SPWM调制正弦波
3)额定输出功率:10KW
4)频率调节范围: 30~300HZ, 最小频率调节步距:0.1HZ
5)输出波形畸变率:≤1%
6)采集电压方式为低压侧(即输出电压0~500V)就是加到PT二次测试电压,
因PT的变比值为恒定的。过压保护可以设定。
7)10KV~35KVPT试验需要0~500V 电压,110KVPT可以用0~220V电压,接100√3二次辅助绕组,电压182V就可以。非加压绕组可以接补偿电抗器(5A、10A、20A),以免烧坏PT被试品。
8)额定满负载下连续工作时间:5分钟
9)320X240超大LCD显示,旋转鼠标一键式操作。
10)重量:15Kg

2.  励磁变压器EDJLB
1)、额定功率:10kVA;
2)、输入电压:0~360V;
3)、输出电压:0~650V;

3.  补偿电抗器EDDK
电抗器参数
名称 试验功率
kVA
额定电压
V)
额定电流
(A)
电感量
(mH)
数量
EDDK32-L16 33.8 650 52 50 2


设备成套性

名称 数量
EDBF变频电源箱 1台
EDJLB激励变压器 1台
EDDK电抗器 1台
电源输入线 1套
采样线 1套
接地线 1套
说明书 2本
检验报告 1份
合格证 1张
保修卡 1份
质量反馈单 1份
