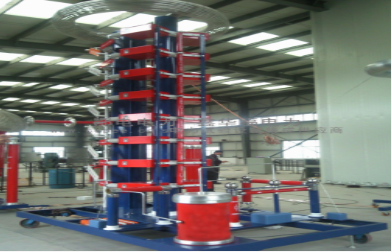

EDHG1200KV-2400KV多球截波
产品简介
EDHG-1200KV-2400KV多球截波通过冲击本体输出电压串级直流高电压，再经点火延时装置，触发截波最下一对点火球，该截波装置具有较宽的动作范围和较小的分散性，截波时间在2—5US范围内，截波时间分散性标准偏差不大于0.1US。
产品特点
通过冲击本体输出电压串级直流高电压，再经点火延时装置，触发截波最下一对点火球，该截波装置具有较宽的动作范围和较小的分散性，截波时间在2—5us范围内，截波时间分散性标准偏差不大于0.1us。
产品别名
多球截波装置
产品特性
截波装置具有较宽的动作范围和较小的分散性
产品参数
1.电压：200kV-2400kV
2.截波时间在2—5us范围内，截波时间分散性标准偏差不大于0.1us
技术参数
| EDHG-1200/2400kV系列冲击电压发生器主要技术参数： | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
设备成套性
| 序号 | 设备/材料名称 | 规格型号 | 产地或供应商 | 数量 | 备注 |
| 1 | 冲击电压发生器本体 | EDHG-3000/600 | 武汉鄂电电力公司 | 1套 | |
| 1.1 | 主电容器 | EDMWF-100-4 | 武汉鄂电电力公司 | 30台 | |
| 1.2 | 雷电波头调波电阻（2.5组） | 待定 | 武汉鄂电电力公司 | 38支 | |
| 1.3 | 雷电波尾调波电阻（1.5组） | 140Ω | 武汉鄂电电力公司 | 18支 | |
| 1.4 | 操作波头调波电阻（2.5组） | 待定 | 武汉鄂电电力公司 | 38支 | |
| 1.5 | 操作波尾调波电阻（1.5组） | 武汉鄂电电力公司 | 18支 | ||
| 1.6 | 本体充电电阻（1组） | 武汉鄂电电力公司 | 28支 | ||
| 1.7 | 底座充电电阻（1组） | 武汉鄂电电力公司 | 4支 | ||
| 1.8 | 可自动切换极性的直流充电电源 (含试验变压器) | 可自动控制（电动）变换高压硅堆的方向 | 武汉鄂电电力公司 | 1套 | |
| 1.9 | 放电球 | 250mm半铜球 | 江苏武进 | 15对 | |
| 1.10 | 绝缘放电大筒 | 西安 | 16节 | ||
| 1.11 | 主绝缘支柱 | 西安 | 64支 | ||
| 1.12 | 发生器底座 | 武汉鄂电电力公司 | 1套 | ||
| 1.13 | 每级金属支架 | 武汉鄂电电力公司 | 32套 | ||
| 1.14 | 电磁铁自动接地机构 | 武汉鄂电电力公司 | 2套 | ||
| 1.15 | 安全接地机构 | 武汉鄂电电力公司 | 2套 | ||
| 1.16 | 球隙传动机构 | 武汉鄂电电力公司 | 1套 | ||
| 1.17 | 鼓风机 | 广州 | 1台 | ||
| 1.18 | 顶部均压罩 | 江苏武进 | 1套 | ||
| 1.19 | 其他组件 | 武汉鄂电电力公司 | 1套 | ||
| 2 | 弱阻尼电容分压器 | EDCR-3000/500 | 武汉鄂电电力公司 | 1套 | |
| 2.1 | 脉冲电容器 | EDMWF800-2000 | 武汉鄂电电力公司 | 4台 | |
| 2.2 | 顶部均压环 | 江苏武进 | 1套 | ||
| 2.3 | 底座 | 武汉鄂电电力公司 | 1套 | ||
| 2.4 | 低压臂单元 | 武汉鄂电电力公司 | 2只 | ||
| 2.5 | 测量电缆 | 75Ω、25m | 武汉鄂电电力公司 | 1条 | |
| 2.6 | 绝缘拉绳 | 西安 | 3条 | ||
| 3 | 全自动控制系统 | EDHGCS-2000A | 武汉鄂电电力公司 | 1套 | |
| 3.1 | 19英寸控制器单元 | 液晶显示屏 | 神州公司 | 1台 | |
| 3.2 | 控制箱单元 | 进口PLC、可控硅等 | 三菱公司 | 1台 | |
| 3.3 | 光纤传输系统 | 2芯多模 | 武汉华光公司 | 1套 | |
| 3.4 | 放电检测电容 | 100kV | 武汉鄂电电力公司 | 1只 | |
| 3.5 | 直流电阻分压器 | 200MΩ、100kV | 武汉鄂电电力公司 | 2台 | |
| 3.6 | 触发脉冲放大器 | 15kV 100ns | 武汉鄂电电力公司 | 1台 | |
| 3.7 | 点火隔直电容器 | 100kV | 武汉鄂电电力公司 | 1只 | |
| 3.8 | 警灯警铃报警系统 | 武汉鄂电电力公司 | 1套 | ||
| 3.9 | 操作台体 | 19英寸 | 武汉鄂电电力公司 | 1套 | |
| 4 | 全自动测量系统 | EDHG-DIMS3000B | 武汉鄂电电力公司 | 1套 | |
| 4.1 | 冲击峰值电压表 | EDHG23 | 武汉鄂电电力公司 | 1台 | |
| 4.2 | TDS3012B数字示波器 | TDS3012B | 美国Tektronix公司 | 1台 | |
| 4.3 | 19寸机箱计算机 | 流行配置 | 武汉鄂电电力公司 | 1台 | |
| 4.4 | 专用衰减器 | 100倍、5ns | 武汉鄂电电力公司 | 2只 | |
| 4.5 | 激光打印机 | A4 | HP公司 | 1台 | |
| 4.6 | 测量软件包 | 武汉鄂电电力公司 | 1套 | ||
| 4.7 | 隔离滤波电源 | 武汉鄂电电力公司 | 1套 | ||
| 4.8 | 操作台体 | 19英寸 | 武汉鄂电电力公司 | 1套 | |
| 5 | 多级截断装置 | EDMC-2400/400 | 武汉鄂电电力公司 | 1台 | |
| 5.1 | 脉冲电容器 | EDMWF600-1600 | 武汉鄂电电力公司 | 4台 | |
| 5.2 | 绝缘支柱 | 西安 | 4支 | ||
| 5.3 | 放电球 | 250mm半铜球 | 江苏武进 | 12对 | |
| 5.4 | 顶部均压罩 | 江苏武进 | 1套 | ||
| 5.5 | 电阻器 | 武汉鄂电电力公司 | 1套 | ||
| 5.6 | 脉冲放大器 | 10kV，100ns | 武汉鄂电电力公司 | 1套 | |
| 5.7 | 底座 | 武汉鄂电电力公司 | 1套 | ||
| 5.8 | 绝缘拉绳 | 西安 | 4条 | ||
