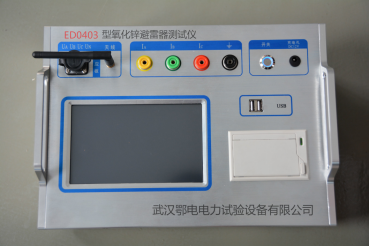

ED0403 氧化锌避雷器综合测试仪

ED0403 氧化锌避雷器综合测试仪

产品介绍
避雷器在线检测仪用于氧化锌[MOA] 泄漏电流的测量分析。主要是用于测量阻性电流，3～7次谐波电流，从而分析氧化锌老化和受潮的程度。是检测氧化锌避雷器运行中的各项交流电气参数的专用仪器，也可用于实验室做出厂和验收试验。现场带电测试符合中华人民共和国电力行业标准《DL474.5—92现场绝缘试验实施导则—避雷器试验》的要术。

功能特点
3.1. 多种电压基准信号取样方式：
有线同步：从PT端计量绕组取信号，数字信号有线传输。
无线同步：从PT端计量绕组B相取信号，数字信号无线传输，省去电缆长距离连接。
感应板同步：不需要从PT端子取信号，从氧化锌避雷器B相底座安装感应板取电压信号。
无电压同步：不需要从PT端子取信号，采用软件计算的方式找到电压基准。
3.2. 电压信号和电流信号（输入阻抗低于1Ω）完全隔离保证数据的可靠性和安全性。
3.3．本仪器可以三相同测，自动计算不需补偿。
3.4. 交、直流两用型，内带高能锂离子电池，特别适合无电源场合。
3.5. 配套上位机软件可以生存word报告，方便数据的管理和查询；
3.6. 生存word报告可以直观告诉你氧化锌避雷器的好坏。
3.7. 仪器由小型的计算机控制，外配800×480彩色液晶触摸屏,高速打印机，支持外挂鼠标，操作方便；
3.8. 仪器内部可以自动保存1000组数据，也可以外接U盘保存。

技术参数
参考电压输入范围（峰值）： 20V-250V     ±(读数´2% + 5个字)
全泄漏电流测量范围(峰值)： 100uA-10mA   ±(读数´2% + 5个字)
阻性电流测量范围(峰值)：   100uA-10mA   ±(读数´5% + 5个字)（二次法不含相间干扰）
容性电流测量范围(峰值)：   100uA-10mA   ±(读数´5% + 5个字)
电流谐波测量准确度：       ±（读数×10%+10uA）
电流通道输入电阻：         ≤2Ω
电场强度输入范围：        30kV/m~300kV/m，总谐波含量<30%
电场强度测量准确度：      ±（读数×10%）
角度测量范围：             0·-360·
功耗：                     4W
充电电源：                  DC12V
锂电池容量：               10000mAh
无线传输距离：             400M

产品成套性
氧化锌测试仪               1台
无线发射器                 1台
充电器                     1台（主机和发射器共用）
感应板                     1块
电压信号线（四根主机）     1套
电压信号线（二根无线用）   1套
电流信号线                 4根
接地线                     1根
打印纸                     2卷
保险丝100mA (电压信号用)   5个
U盘                        1个
鼠标                        1个
鼠标垫                      1个
保护器                      1个
