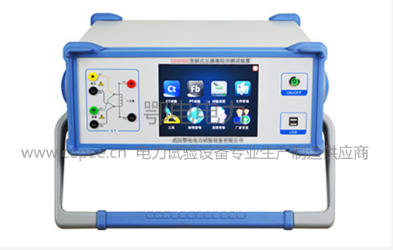

ED3000E变频式互感器综合测试装置


产品简介

ED3000E变频式互感器综合测试装置是在传统基于调压器、升压器、升流器的互感器伏安 特性变比极性综合测试仪基础上,广泛听取用户意见、经过大量的市场调研、深入进行理论研 究之后研发的新一代革新型 CT、PT 测试仪器。装置采用高性能 DSP 和 FPGA、先进的制造工艺, 保证了产品性能稳定可靠、功能完备、自动化程度高、测试效率高、在国内处于领先水平,是电力行业用于互感器的专业测试仪器。


产品特点

[1]功能全面,既满足各类 CT(如:保护类、计量类、TP 类)的励磁特性(即伏安特性)、 变比、极性、二次绕组电阻、二次负荷、比差以及角差等测试要求,又可用于各类 PT 电磁单 元的励磁特性、变比、极性、二次绕组电阻、比差等测试。
[2]现场检定电流互感器无需标准电流互感器、升流器、负载箱、调压控制箱以及大电流 导线,使用极为简单的测试接线和操作实现电流互感器的检定,极大的降低了工作强度和提高 了工作效率,方便现场开展互感器现场检定工作。
[3]可精确测量变比差与角差,比差最大允许误差±0.05%,角差最大允许误差±2min,能 够进行 0.2S 级电流互感器的测量,变比测量范围为 1~40000。
[4]选配我司专用的升流器后,可输出 180A 的电流,方便现场通流测试。
[5]基于先进的变频法测试 CT/PT 伏安特性曲线和 10%误差曲线,输出最大仅 180V 的交流 电压和 12Arms(36A 峰值)的交流电流,却能应对拐点高达 60KV 的 CT 测试。
[6]自动给出拐点电压/电流、10%(5%)误差曲线、准确限值系数(ALF)、仪表保安系数(FS)、二次时间常数(Ts)、剩磁系数(Kr)、饱和及不饱和电感等 CT、PT 参数。
[7]测试满足 GB1208(IEC60044-1)、GB16847(IEC60044-6) 、GB1207 等各类互感器标准, 并依照互感器类型和级别自动选择何种标准进行测试。
[8]测试简单方便,一键完成 CT 直阻、励磁、变比和极性测试,而且除了负荷测试外,CT其他各项测试都是采用同一种接线方式。
[9]全中文动态图形界面,无需参考说明书即可完成接线、设置参数:动态显示参数设置, 根据当前所选的试验项目自动显示其相关参数;动态显示帮助接线图,根据当前所选试验项目, 显示对应的接线图。
[10]8.4 寸真彩 LCD 液晶触摸屏,全中文彩色图形界面以及全触摸输入控制方便人机交互。
[11]仪器自带双 USB2.0 接口,可以同时接入键盘和鼠标操作仪器。 [12]测试结果可用 U 盘导出 word 格式报表,程序可用 U 盘升级,方便快捷。 [13]装置内置大容量固态硬盘,可存储数万组测试数据,掉电不丢失。 [14]配有后台分析软件,方便测试报告的保存、转换、分析,可以用于试验数据的对比、判断与评估。


技术参数

规格型号 ED3000E

测试用途

CT:励磁特性、变比、极性、二次绕组电阻、二次负荷、通 流、比差以及角差等测试要求; PT:励磁特性、变比、极性、二次绕组电阻等测试要求。



工作电源


输入电压 185Vac~250Vac
允许输入电压 85Vac~264Vac
频率 50/60Hz
允许频率 45Hz~65Hz
输入功率 800VA
接头 标准交流插口 60320

CT 变比准确度
变比 1~2000 0.02%(典型值)/0.05%(保证值)
变比 2000~5000 0.03%(典型值)/0.1%(保证值)
变比 5000~40000 0.05%(典型值)/0.2% (保证值)
PT 变比准确度

变比 1~2000 0.02%(典型值)/0.05%(保证值)
变比 2000~5000 0.03%(典型值)/0.1%(保证值)
变比 5000~40000 0.05%(典型值)/0.2% (保证值)
相位测量 分辨率 0.01min
准确度 1min(典型值)/3min(保证值)
二次绕组电阻测量 范围 0Ω~300Ω
分辨率 1mΩ
准确度 0.05%(典型值)/0.1%+1mΩ(保证值)
交流负载测量 范围 0VA~1000VA
分辨率 0.01VA
准确度 0.05%(典型值)/0.1%+0.01VA(保证值)

输出
输出电压 0Vac~180Vac
输出电流 0Aeff~12Aeff(36Apeak)
输出功率 0VAeff~800VAeff(1800VApeak)

环境条件

运行温度 -10℃~+50℃
存储温度 -25℃~+70℃
湿度 相对湿度:5%~95%,不结露
物理特性 尺寸 400×300×205mm
重量 ≈10kg(不包括附件)


升流器
[选配]


测试用途 通流测试
输入 0~110Vac
电流输出 0~180A;精度:<0.2%
工作环境 温度:-10℃~50℃;湿度:≤90%
尺寸 200×160×160mm
重量 ≈5kg
