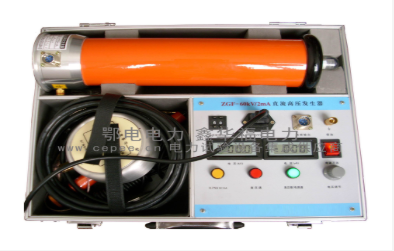

ZGQ系列一体式直流高压发生器
产品简介
本仪器采用高频倍压电路，应用最新PWM脉冲宽度调制技术和电压电流双闭环反馈技术，提高电源调整率和负载调整率，使电压稳定度高，纹波小。使用进口大功率IGBT器件及其驱动技术，消除开关干扰，实现直流高压发生器的高品质和便携性。选用进口高频高压整流二极管，使倍压筒更加小巧轻便，提升整机效率。
本仪器选用一体式设计方案：倍压筒和主机放置在一个机箱内，结合最新科技、选用最新器件，实现体积小、功率大、重量轻、操作方便、安全可靠、电源输出质量高等优点，是高压测试行业的理想测试仪器。
产品别称
直高发、高压发生器、中频直流高压发生器、直流高压发生器、直高发、高压发生器、工频高压发生器、谐振式高压发生器、工频高压验电信号发生器、直流高压发生装置、直流高压发生仪、中频直流高压发生器、便携式直流高压发生器、数字式直流高压发生器、 智能直流高压发生器、ZGF直流高压发生器、高频直流高压发生器、轻型直流高压发生器、电动机交直流耐压试验装置、60kv直流高压发生器、120kv直流高压发生器、200kv直流高压发生器、300kv直流高压发生器、直流耐压仪、直流耐压测试仪、交流耐电压测试仪、直流耐压试验装置、高频高压发生器、高压静电发生器、高频高压静电发生器、变压器直流高压发生器
本仪器选用一体式设计方案：倍压筒和主机放置在一个机箱内，结合最新科技、选用最新器件，实现体积小、功率大、重量轻、操作方便、安全可靠、电源输出质量高等优点，是高压测试行业的理想测试仪器。
产品别称
直高发、高压发生器、中频直流高压发生器、直流高压发生器、直高发、高压发生器、工频高压发生器、谐振式高压发生器、工频高压验电信号发生器、直流高压发生装置、直流高压发生仪、中频直流高压发生器、便携式直流高压发生器、数字式直流高压发生器、 智能直流高压发生器、ZGF直流高压发生器、高频直流高压发生器、轻型直流高压发生器、电动机交直流耐压试验装置、60kv直流高压发生器、120kv直流高压发生器、200kv直流高压发生器、300kv直流高压发生器、直流耐压仪、直流耐压测试仪、交流耐电压测试仪、直流耐压试验装置、高频高压发生器、高压静电发生器、高频高压静电发生器、变压器直流高压发生器
产品特点
1、输出电压稳定：
采用高频倍压电路，应用最新PWM脉冲宽度调制技术和电压电流双闭环反馈技术，提高电源调整率和负载调整率，使电压稳定度高，纹波小。
2、保护全面：
保护功能齐全，具有零位保护、过压保护、过流保护、击穿保护，保护电路选用纳秒级专用传感器，动作迅速可靠，有效保障人身及设备安全。
3、0.75U功能：
增设智能高精度0.75U功能一键按钮，按下此按钮，电压电流自动跳转至0.75U状态，利于氧化锌避雷器的测试。
4、零起升压：
升压电位器零起升压，采用进口多圈电位器，升压过程平稳，调节精度高。
5、过压设定：
过压整定选用数字拨码开关，操作简单，并具有较高的整定精度。
6、一体式设计：
选用一体式设计方案，主机和倍压筒放置在一个机箱内。选用进口高频高压整流二极管，使倍压筒体积小巧，提升整机效率，便于携带。
7、性能可靠：
关键器件选用高性能进口元件，倍压筒外表涂特种绝缘材料，电气性能好、防潮能力强、无泄漏。
8、操作简单：
仪器界面各功能按键，布局合理，指示清晰，易学易用。
采用高频倍压电路，应用最新PWM脉冲宽度调制技术和电压电流双闭环反馈技术，提高电源调整率和负载调整率，使电压稳定度高，纹波小。
2、保护全面：
保护功能齐全，具有零位保护、过压保护、过流保护、击穿保护，保护电路选用纳秒级专用传感器，动作迅速可靠，有效保障人身及设备安全。
3、0.75U功能：
增设智能高精度0.75U功能一键按钮，按下此按钮，电压电流自动跳转至0.75U状态，利于氧化锌避雷器的测试。
4、零起升压：
升压电位器零起升压，采用进口多圈电位器，升压过程平稳，调节精度高。
5、过压设定：
过压整定选用数字拨码开关，操作简单，并具有较高的整定精度。
6、一体式设计：
选用一体式设计方案，主机和倍压筒放置在一个机箱内。选用进口高频高压整流二极管，使倍压筒体积小巧，提升整机效率，便于携带。
7、性能可靠：
关键器件选用高性能进口元件，倍压筒外表涂特种绝缘材料，电气性能好、防潮能力强、无泄漏。
8、操作简单：
仪器界面各功能按键，布局合理，指示清晰，易学易用。
技术参数
|
规格 技术参数 |
60/2 | 60/3 | 60/5 | 120/2 | 120/3 | 120/5 |
| 额定电压(kV) | 60 | 60 | 60 | 120 | 120 | 120 |
| 额定电流(mA) | 2 | 3 | 5 | 2 | 3 | 5 |
| 额定功率(W) | 120 | 180 | 300 | 120 | 240 | 600 |
| 机箱重量(kg) | 8 | 8 | 8 | 8 | 8 | 8 |
| 倍压重量(kg) | 4 | 4 | 5 | 6 | 6 | 8 |
| 倍压高度(mm) | 440 | 440 | 440 | 535 | 535 | 535 |
| 电压测量精度 | 数显表 ±(1.0%读数±2个字) | |||||
| 电流测量精度 | 数显表 ±(1.0%读数±2个字) | |||||
| 波纹系数 | ≤1% | |||||
| 电压稳定度 | 随机波动，电源电压变化±10%时≤1% | |||||
| 过载能力 |
空载电压可超出额定电压10%使用10分钟 最大充电电流为1.25倍额定电流 |
|||||
| 电源 | 单相交流50HZ 220V±10% | |||||
| 工作方式 | 间断使用 | |||||
| 一次连续时间最长为10分钟 | ||||||
| 工作环境 | 温度： 0~40℃ | |||||
| 相对湿度：室温为25℃时不大于85%（无凝露） | ||||||
| 海拔高度：1500米以下 | ||||||
| 结构特点 | 环氧玻璃钢电气绝缘倍压筒 | |||||
| 空气绝缘、无泄漏之虑 | ||||||
| 操作箱特点 |
高精度0.75UDC1mA单触按钮（精度≤1.0%） 最适合氧化锌避雷器试验 |
|||||
| 过压保护采用拨置，一目了然 | ||||||
| 机箱倍压放置一个铝合金箱整机一手可提 | ||||||
设备成套性
| 名称 | 数量 |
| ZGQ高压发生器控制箱 | 1台 |
| 高压倍压筒 | 1台 |
| 备用熔断丝 | 若干个 |
| 电源电缆 | 1根 |
| 专用接地线 | 1根 |
| 放电棒 | 1根 |
| 限流电阻 | 1根 |
| H9840微安表 | 1只 |
| 采样线 | 1根 |
| 说明书 | 2本 |
| 检验报告 | 1份 |
| 合格证 | 1张 |
| 保修卡 | 1份 |
| 质量反馈单 |
1份 |
