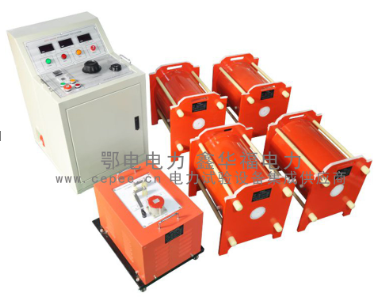

TPXB-F型 CVT串联谐振升压装置
产品简介
电容式电压互感器(CVT)在进行校验时，试验频率必须在50Hz的条件下进行，同时现场地理条件复杂，传统的实验装置已经很难满足现场搬运、试验的要求，TPXB-F型可调谐振升压装置是国内最先用于现场校验的可调式谐振装置，已广泛用于国内500kV及以下的电容式电压互感器的现场校验。
产品别称
CVT检验用谐振升压装置、变频谐振、变频串联谐振、串联谐振、串联谐振变压器、互感器校验用串联谐振升压装置、串联谐振试验设备、谐振升压装置、变频谐振、变频串联谐振、串联谐振、串联谐振变压器、串联谐振试验设备、CVT校验用谐振升压装置、电压互感器升压试验装置、串联谐振试验升压装置
产品别称
CVT检验用谐振升压装置、变频谐振、变频串联谐振、串联谐振、串联谐振变压器、互感器校验用串联谐振升压装置、串联谐振试验设备、谐振升压装置、变频谐振、变频串联谐振、串联谐振、串联谐振变压器、串联谐振试验设备、CVT校验用谐振升压装置、电压互感器升压试验装置、串联谐振试验升压装置
产品特点
1、输出电压电流波形良好，失真度小于0.5%
2、需要电容量小，所需电源容量为试验容量的1/Q倍，而Q值可以做到20～60
3、不需要过压保护，当试品发生击穿时，系统失谐，谐振高压消失，电抗器立即起到限制短路电流的作用，不会加剧对试品的损坏
4、便于现场搬，该装置为干式组合串联谐振装置，由励磁变压器和多个谐振电抗器组成，单个组成单元体积小，重量轻
5、保护功能完善，具备零位保护(电压输出控制旋钮不在零位时，禁止系统启动)，过压保护，过流保护，闪络保护等功能，保证了系统的可靠性
2、需要电容量小，所需电源容量为试验容量的1/Q倍，而Q值可以做到20～60
3、不需要过压保护，当试品发生击穿时，系统失谐，谐振高压消失，电抗器立即起到限制短路电流的作用，不会加剧对试品的损坏
4、便于现场搬，该装置为干式组合串联谐振装置，由励磁变压器和多个谐振电抗器组成，单个组成单元体积小，重量轻
5、保护功能完善，具备零位保护(电压输出控制旋钮不在零位时，禁止系统启动)，过压保护，过流保护，闪络保护等功能，保证了系统的可靠性
技术参数
| 电抗器台数 | 控制箱容量(kVA) | 励磁变容量(kVA) | 励磁变电压(kV) | 装置输出电压(kV) | ||
| 110kV | 2 | 5 | 5 | 6 | 80 | |
| 220kV | 4 | 5 | 5 | 10 | 160 | |
| 330kV | 6 | 10 | 10 | 15 | 240 | |
| 500kV | 8 | 10 | 10 | 20 | 320 | |
TPXB-F型 CVT串联谐振升压装置系统参数
额定容量：80kVA；160kVA；240kVA；320kVA；
输入电源：220V/380V，频率为50Hz；
额定电压：160kV；
额定电流：0.5A；1A；1.5A；2A；
工作频率：50Hz；
波形畸变率：输出电压波形畸变率≤1%；
工作时间：额定负载下允许连续15min；过压1.1倍 1分钟；
温 升：额定负载下连续运行15min后温升≤65K；
品质因素：装置自身Q≥10 (f=50Hz)；
测量精度：系统有效值1.5级；
TPXB-F型 CVT串联谐振升压装置激励变压器
激励变压器EDJLB- 5kVA/5/10kV/0.2/0.4kV 1台
额定容量：5kVA；
输入电压：0-400V，单相；
输出电压：5/10kV；
结 构：干式；
重 量：约40kg；
TPXB-F型 CVT串联谐振升压装置控制箱
控制箱TPXB-F- 5kVA/220V/380V 1 台
额定输出容量： 5kVA
工作电源： 220±10%V工频
输出电压： 0 - 250V
额定输入电流： 25A
额定输出电流： 25A
运 行时 间：额定容量下连续15min
额定容量下连续 运行15min元器件最高温度 ≤65K;
噪 声水 平：≤50dB
重 量：约15kg ；
TPXB-F型 CVT串联谐振升压装置电抗器
电动可调电抗器EDDK-80kVA/160kV 1节
额定容量：80kVA;
额定电压：160kV；
额定电流：0.5A；
品质因素：Q≥16 ；
额定电感量范围 ：1100-450H；
连续工作时间： 15min；
可调电抗器尺寸 ：Ф480*1550mm；
重 量：约280kg/节；
设备成套性
| 名称 | 数量 |
| TPXB-F型变频电源 | 1台 |
| EDJLB型励磁变压器 | 1台 |
| EDDK型电抗器 | 4台 |
| EDBC型补偿电容器 | 1台 |
| EDFC型电容分压器 | 1台 |
| 测试数据线包 | 1根 |
| 说明书 | 2本 |
| 检验报告 | 1份 |
| 合格证 | 1张 |
| 保修卡 | 1份 |
| 质量反馈单 |
1份 |
