ED0301F 开关机械特性测试仪

ED0301F 开关机械特性测试仪

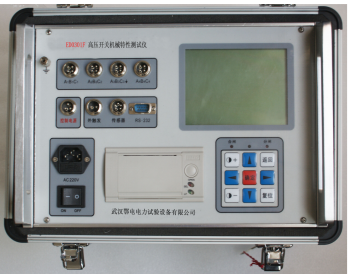

产品图片
产品介绍
ED0301F型高压开关机械动特性测试仪是依据最新的《高压交流断路器》GB1984-2003为设计蓝本，参照中华人民共和国电力行业标准《高电压测试设备通用技术条件》第3部分，DL/T846.3-2004为设计依据，根据国家最新标准JJG1120-2015，对GKC-6F高压开关机械特性测试仪进行了升级。为进行各类断路器动态分析提供了方便，能够准确地测量出各种电压等级的少油、多油、真空、六氟化硫等高压断路器的机械动特性参数，测量数据稳定，抗干扰性强，可在500KV等级及以下电站做实验，接线方便，操作简单，是高压开关检修试验最方便的工具。
2.1.仪器自动识别断口分、合闸状态，防止误操作。
2.2.独立的6断口，可检测并提示断口的连接状态，方便用户检查接线。
2.3.机内可存储100组测试结果。
2.4.大屏幕液晶（320×240）LCD显示, 高级灰屏，阳光下不反光不黑屏，图文及汉字菜单操作提示，人性化菜单式界面，操作简便。
2.5.仪器具有强大的图形分析功能，实现波形和测量处理数据同屏显示，使测试过程更直观。
2.6.机内带有延时保护功能，断路器动作后能自动切断线圈电压，很好的保护了断路器和测试仪器。独立而特殊的分合闸控制单元，即分或合闸控制单元，即可做合闸也可以做分闸试验。如其中一个控制回路坏掉了，不影响使用。
2.7.本仪器可进行电动和手动分合测试。
2.8.可进行高、低电压实验，自动寻找最低分或合闸电压。
2.9.重合闸试验，可做合分、分合，分合分等参数测量。
2.10.真空接触器（单线圈）参数测量。
2.11.全自动完成断路器老化试验（寿命测试）。

技术参数
3.1．时间测量：6路
             固有分闸（合闸）时间
             分闸（合闸）相内不同期
             分闸（合闸）相间不同期
             合闸（分闸）弹跳时间（弹跳次数）
测试范围：0.01ms～15000ms
准确度：0.5%±2个字，
速度测量：刚分（刚合）速度
             指定时间段（行程段或角度段）平均速度
3.2. 测速范围：1mm传感器      0.01～25.00m/s，
0.1mm传感器     0.001～2.50m/s，
360°角度传感器  0.01～25.00m/s
3.3．行程测量：动触头行程（行程）
         接触行程（开距）
         超程
3.4. 传感器测量范围：
直线位移传感器50mm，分辨率:0.1mm，行程0.1～50mm
        直线位移传感器300mm，分辨率:0.1mm，行程10～300mm(选配）
    直线位移传感器500mm，分辨率:1mm，行程10～500mm（选配）
        360线传感器：360^о,分辨率:0.25^о,行程1mm～1000mm
3.5. 电流测量范围：0～15A，分辨率：0.01A，显示电流值为线圈电流最大值。
3.6．显示屏：320×240液晶屏，对比度可调
3.7．数据存储：可存储100组测量数据
3.8．打印机：高速热敏打印机
3.9. 仪器电源 ：AC/DC 220V ± 10%；50Hz ± 2%
3.10．直流电源：输出电压：25～265V连续可调，输出电流：≤ 15A(短时)
3.11. 外触发电压：AC/DC10-300V，电流≤120A
3.12．主机体积：360×250×140mm
3.13．使用环境：  -10℃~+50℃
3.14．相对湿度：≤90%

产品成套性
高压开关机械动特性测试仪                   1 台
主机包装箱                                            1 个
附件包                                                   1 个
断口线 10M （黄绿红黑各2根）           1 套
合分闸控制线 5.5M （ 绿红黑各1根）  1 套
短接线 1M                                             1 根
接地线 3M                                             1 根
电源线 10A                                            1 根
保险  10A                                               2 个
打印纸                                                    2 卷
旋转传感器 360°                                    1 支
万向支架                                                1 支
测速传感器转接头                                  1 套
螺丝刀                                                    1 把
