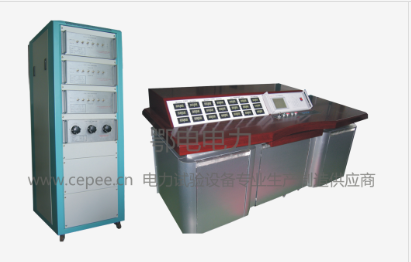

EDHGQ-T型高压三相组合互感器检定标准装置
产品简介
EDHGQ-T型高压三相组合互感器检定标准装置及其检测方法的应用,改变了现行的传统单相检验方法，符合现行国家标准和行业标准(试验导则)的要求，且易于实现检验，它不需要现行单相方法中多次接线试验的问题，能节省大量人力物力，提高工作效率，并能够消除单相法测试带来的附加误差，同时还能正确进行Y\YO接线的三相电压互感器的误差测试，保证了计量的准确可靠。新装置对三相组合互感器（计量箱）的检定方法将推动组合互感器产品的设计，制造质量的提升。能够更准确地反映出组合互感器在工作状态下的特性，也能够更全面地揭示出组合互感器在实际工作时可能存在的问题，从而全面地保证电能计量的公平和公正。
产品特点
改变了现行的传统单相检验方法，符合现行国家标准和行业标准(试验导则)的要求，且易于实现检验，它不需要现行单相方法中多次接线试验的问题，能节省大量人力物力，提高工作效率，并能够消除单相法测试带来的附加误差，同时还能正确进行Y\YO接线的三相电压互感器的误差测试，保证了计量的准确可靠。新装置对三相组合互感器（计量箱）的检定方法将推动组合互感器产品的设计，制造质量的提升。能够更准确地反映出组合互感器在工作状态下的特性，也能够更全面地揭示出组合互感器在实际工作时可能存在的问题，从而全面地保证电能计量的公平和公正
技术参数
三相控制台体
电源输入：三相四线；频率：50Hz
控制方式：电机/手动控制
供升压器用：三相调压器3×3kVA；
供升流器用：三相调压器3×3kVA；
三相细调调压器3×1kVA
带升流器的高压标准电流互感器
额定电流范围：5A～400A(长期运行)；
额定工作电压：35kV,最高工作电压42kV；
标准电流互感器等级：0.02
二次负荷：5VA； 功率因数 ：cosφ=1.0
额定一次电流：5A, 10A，15A，25A，30A，40A，50A，60A，75A，100A，150A，200A，300A，400A。
设备成套性
| 序号 | 产品名称 | 规格型号 | 配置项目 | 数量 | 单位 |
| 1 | 高压三相组合互感器检定标准装置 | EDHGQ-T |
◆EDHGQ-C三相互感器校验仪 1台 ◆工作台 ◆调压器 |
1 | 套 |
| 2 | 三相互感器负荷箱 | EDHGQ-F |
◆FY96-A电流负荷箱 1台 ◆FY95-A电压负荷箱 3台 |
1 | 套 |
| 3 | 带升流器精密电流互感器 | HL-S12 | 3 | 台 | |
| 4 | 全绝缘精密电压互感器 | HJ-10G2 | 3 | 台 | |
| 5 | 全绝缘精密电压互感器 | HJ-35G2 | 3 | 台 | |
| 6 | 升压器 | YD5/50 | 3 | 台 | |
| 7 | 一次线 |
250A(1.5M,1.2M各3根) 100A(1.5M,1.2M各3根) 400A(1.5M,1.2M各3根) 50A(1.5M,1.2M各3根) 500A(1.5M,1.2M各3根) |
1 | 套 | |
| 8 | 二次线 | 1 | 套 | ||
| 9 | 计算机(含计算机专用桌) 打印机 | 1 | 套 | ||
| 10 | 配件 |
◆报警灯红色,含20M护套电源线 2个 ◆200KG平板车（920X400） 2台 ◆500KG平板车（1270X780）1台 |
1 |
套 |
