ED0205 变压器空负载特性测试仪

ED0205 变压器空负载特性测试仪

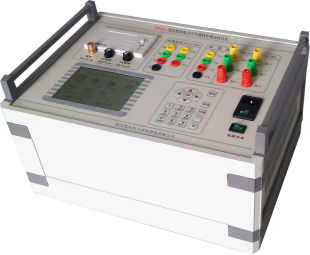

产品图片   ED0205型变压器空负载特性测是针对各种变压器的空载电流、空载损耗、短路损耗、阻抗电压等一系列参数可进行准确测量， ED0205负载损耗测试仪主要功能有，彩色液晶屏显示，自动进行波形畸变校正，温度校正，电压校正（非额定电压下的空载试验），电流校正（非额定电流条件下的短路试验，取额的电流的20%-70%），短路试验附加损耗校正，人员只需根据变压器类型输入校正指数测试仪即可自动计算出校正后的结果，装置允许外接电流互感器和电压互感器扩充量程进行测量，电压最大可测量到750V，自动切换，大屏幕显示，触摸按键使操作更简便，是变压器生产企业，电力检修企业必不可少的检修测试仪。

功能与特点
3.1、负载损耗测试仪可测量各种类型的变压器的空载电流、空载损耗、阻抗电压、负载损耗、零序阻抗
3.2、可自动进行温度校正，电压校正（非额定电压下的空载试验），电流校正（非额定电流条件下的短路试验），直阻校正，操作人员只需根据变压器类型输入校正指数测试仪即可自动计算出校正后的结果
3.3、电压回路宽量限：电压最大可测量到750V，不用切换档位即可保证精度。不会因电压档位选错而对测试仪本身有所损坏
3.4、大屏幕、全汉字菜单及操作提示实现友好的人机对话，导电橡胶按键使操作更简便，高亮度的液晶显示，可适应冬夏各季
3.5、用户可随时将测试的数据通过微型打印机将结果打印出来
3.6、变压器负载损耗测试仪所有的测试结果可以记录的形式保存起来，以备查阅

技术指标
电压测量范围： 0~750V 宽量限
电流测量范围： 0~100A内部全部自动切换量程
准确度 电压：  ±0.3%
电流、频率：  ±0.5%
功率：        ±0.5%（CosΦ>0.1），±1.0%（0.05< CosΦ<0.2）
工作温度 ：    －10℃~ +40℃
工作电源 ：    AC 160V~265V
绝缘性能 ：电压、电流输入端对机壳的绝缘电阻≥100MΩ
工作电源输入端对外壳之间承受工频2KV（有效值），历时1分钟实验
体积、重量：   32cm×24cm×13cm  3Kg

产品配置
ED0205变压器空载负载特性测试仪   1台
测试附件线包                                      1套
测试线夹                                              若干
