TPXB系列谐振装置总体介绍

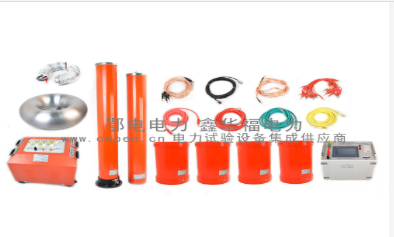

TPXB系列谐振装置总体介绍(图1)
TPXB 变频串联谐振试验装置是运用串联谐振原理,利用励磁变压器激发串联谐振回路,调节变频控制器的输出频率,使回路电感L和试品C串联谐振,谐振电压即为加到试品上电压。变频谐振试验装置广泛用于电力、冶金、石油、化工等行业,适用于大容量,高电压的电容性试品的交接和预防性试验。

        TPXB串联谐振耐压装置主要由变频控制器,励磁变压器,高压电抗器,高压分压器等组成。变频控制器又分两大类,20KW及以上为控制台式,20KW以下为便携箱式;它由控制器和滤波器组成。变频控制器主要作用是把幅值和频率都固定的380V或200V工频正弦交流电转变为幅值和频率可调的正弦波。并为整套设备提供电源。励磁变压器的作用是将变频电源输出的电压升到合适的试验电压。高压电抗器L是谐振回路重要部件,当电源频率等于1/(2π√LCX)时,它与被试品CX发生串联谐振。

        TPXB变频串联谐振试验装置适用于10KV、35KV、110KV、220KV、500KV聚己烯电力电缆交流耐压试验。适用于60KV、220KV,500KVGIS交流耐压试验。适用于大型变压器,发电机组工频耐压试验;电力变压器感应耐压试验;接地电阻测量。

产品别称

串联谐振、串联谐振耐压试验装置、变频谐振、变频串联谐振、串联谐振试验设备、串联谐振原理、变频串联谐振装置、串联谐振装置介绍、串联谐振、变频串联谐振、串联谐振试验设备、串联谐振试验装置、串联谐振原理、串联谐振应用、串联谐振系统、串联谐振装置


产品特点

1、稳定性、可靠性高。系统采用进口功率元件作为功率变换的核心,电压输出和频率输出稳定,电磁兼容设计合理,保护功能完善,经过多次高压直接对地短路的测试,系统仍然保持完好,同时系统也有很强的过载能力。
2、自动调谐功能强大。系统自动调谐时,从30Hz到300Hz自动扫频,显示扫频曲线,用户能直观地看到系统调谐过程;扫频完成后,系统根据扫频初步找到的谐振频点,在其±5Hz范围内以0.01Hz为分辨率进行频率细扫,最后精确锁定谐振频率。
3、支持多种试验模式。系统支持"自动调谐+手动调压","自动调谐+自动调压","手动调谐+手动调压"等试验模式,推荐使用"自动调谐+手动调压"模式,既能快速找到谐振点,又能通过手动调压控制试验过程,安全性更高。
4、系统人机交互界面友好。试验参数设置、试验控制、试验结果等同屏显示,直观清晰,并具有自动计时及操作提示功能。全触摸屏操作及显示,具备试验数据保存和查询。
5、保护功能完善。具备零位保护(电压输出控制旋钮不在零位时,禁止系统启动),过压保护,过流保护,闪络保护等功能,保证了系统的可靠性功能。


技术参数



电压波型 正弦波,波形畸变率<1.0%
输出频率 30~300Hz
工作制 满功率输出下,连续工作时间60min
品质因素 30~80
输入工作电源 单相380/220V±10%,50Hz
环境温度 -10℃~+50℃
相对湿度 <95%,无凝露状况
适用范围 电缆变频谐振装置
发电机交流耐压装置
变电站电气设备交流耐压谐振装置
CVT检验用谐振升压装置

TPXB系列谐振装置激励变压器

激励变压器EDJLB-15kVA/4/8/16kV/0.4kV                      1台
额定容量:15kVA;
输入电压:0-400V,单相;
输出电压:4/8/16kV
结    构:干式;
重    量:约58kg;

TPXB系列谐振装置变频电源

变频电源TPXB-D-15kW/220/380V                          1台
额定输出容量:15kW
工作电源:220/380±10%V(单/三相),工频
输出电压:0 –400V,单相,
额定输入电流:37.5A
额定输出电流:37.5A
电压分辨率:0.01kV
电压测量精度:1.5%
频率调节范围:30 – 300Hz
频率调节分辨率:≤0.1Hz
频率稳定度:    0.1%
运 行 时 间:额定容量下连续60min
额定容量下连续运行60min元器件最高温度≤65K;
噪 声 水 平:≤50dB

TPXB系列谐振装置高压电抗器

高压电抗器EDDK-45kVA/45kV                      6节
额定容量:45kVA;
额定电压:45kV;
额定电流:1A;
电 感 量:110H/单节;
品质因素:Q≥30 (f=45Hz);
结    构:干式;
重    量:约45kg;

TPXB系列谐振装置电容分压器

电容分压器EDFC-270kV/500pF                      1套
额定电压:270kV;
高压电容量:500pF
介质损耗:tgσ≤0.5%;
分 压 比:3000:1
测量精度:有效值1.5级;
重    量:约26kg



设备成套性

名称 数量
TPXB型变频电源 1台
EDJLB型励磁变压器 1台
EDDK型电抗器 4台
EDBC型补偿电容器 1台
EDFC型电容分压器 1台
测试数据线包 1根
说明书 2本
检验报告 1份
合格证 1张
保修卡 1份
质量反馈单 1份
