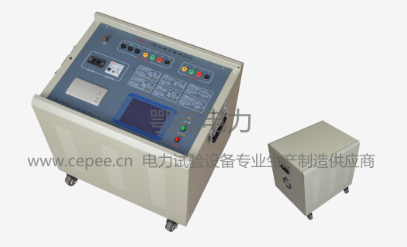

EDXL-3型线路参数测试仪
产品简介
EDXL-3型线路参数测试仪是发电站、变电站等现场或实验室测试各种高压输电线路参数的高精度测试仪器。仪器为一体化结构，内置变频电源模块，可变频调压输出电源。频率可变为45Hz或55Hz，采用数字滤波技术，避开了工频电场对测试的干扰，从根本上解决了强电场干扰下准确测量的难题。同时适用于全部停电后用发电机供电检测的场合。
随着电网的发展和线路走廊用地的紧张，同杆多回架设的情况越来越普遍，输电线路之间的耦合越来越紧密，在输电线路工频参数测试时干扰越来越强，严重影响测试的准确性和测试仪器设备的安全性，针对这一问题，我们开发了新一代输电线路异频参数测试系统，集成变频测试电源、精密测量模块、DSP高速数字处理芯片及独有的国家专利技术抗感应电压电路；有效地消除强干扰的影响，保证仪器设备的安全，能极其方便、快速、准确地测量输电线路的工频参数。
随着电网的发展和线路走廊用地的紧张，同杆多回架设的情况越来越普遍，输电线路之间的耦合越来越紧密，在输电线路工频参数测试时干扰越来越强，严重影响测试的准确性和测试仪器设备的安全性，针对这一问题，我们开发了新一代输电线路异频参数测试系统，集成变频测试电源、精密测量模块、DSP高速数字处理芯片及独有的国家专利技术抗感应电压电路；有效地消除强干扰的影响，保证仪器设备的安全，能极其方便、快速、准确地测量输电线路的工频参数。
产品特点
一体化结构，体积小、重量轻
超强的抗感应电压能力
变频技术、精准测量
科学先进的数据管理
全触摸超大液晶显示
接入电源简单方便
DSP高速处理器
海量数据存储
操作简单
技术参数
| 1 | 使用条件 | -20℃ ~ 50℃ | RH＜80% |
| 2 | 抗干扰原理 | 变频法 | |
| 3 | 电 源 | AC 220V±10% | 允许发电机 |
| 4 | 电源输出 | 最大输出电压 | AC300V |
| 精 度 | 1% | ||
| 最大输出电流 | 8A | ||
| 输出频率 | 45Hz、55Hz | ||
| 5 | 测量范围 |
电容 Cx ＜ 50 nF |
0.1~30µF |
|
阻抗 Cx ＜ 100 nF |
0.1~400Ω |
||
|
阻抗角 Cx ＜ 200 nF |
-90°~ +90° |
||
| 6 | 测量分辨率 | 电容 | 0.0001µF |
| 阻抗 | 0.0001Ω | ||
| 阻抗角 | 0.0001° | ||
| 7 | 测量准确度 |
电容： ≥1µF时，±1%读数±0.01µF； ＜1µF时，±2%读数±0.01µF； |
|
|
电阻： ≥1Ω时，±1%读数±0.01Ω； ＜1Ω时，±2%读数±0.01Ω； |
|||
|
阻抗角： ±0.2°（电压＞1.0V）； ±0.3°(电压:0.2V~1.0V)； |
|||
| 8 | 干扰电流 | 40A | |
| 9 | 外型尺寸 | 500（L）×400（W）×450（H） | |
| 10 | 存储器大小 | 100 组 支持U盘数据存储 | |
| 11 | 重 量 | 55 Kg | |
设备成套性
| 序号 | 名 称 | 数量 |
| 1 | 仪器主机 | 1台 |
| 2 | 附件箱 | 1个 |
| 2 | 测试输出线 | 3根 |
| 3 | 电压输入线 | 3根 |
| 4 | 地线 | 1根 |
| 5 | AC220V电源线 | 1根 |
| 6 | 使用说明书 | 1份 |
| 7 | 出厂合格证 | 1份 |
| 8 | 保险管 | 3个 |
| 9 | 打印纸 | 1卷 |
| 10 | U盘 |
1个 |
