ED0303B-200型高精度回路电阻测试仪
产品简介

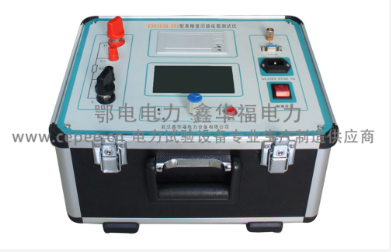

ED0303B-200型高精度回路电阻测试仪
电力、供电部门现场高压开关维修和高压开关厂回路电阻测试的专用设备
参考标准：DL/T845.4-2004
电流可在50A、100A、150A、200A、中自由选择，测试时间可在5s～599s内任意设定
最新电源技术，能长时间连续输出大电流
高频开关电源技术和数字电路技术相结合设计
产品简介
目前，电力系统中普遍采用常规的QJ44型双臂直流电桥测量接触电阻，而这类电桥的测试电流仅mA级，难以发现回路导体截面积减少的缺陷。在测量高压开关导电回路接触电阻时，由于受触头之间油膜和氧化层的影响，测量值偏大若干倍，无法真实的反映接触电阻值。
为此，最新电力部标准DL/T845.4—2004《电阻测量装置通用技术条件：回路电阻测试仪》和新版检定规程JJG1052-2009《回路电阻测试仪、直阻仪检定规程》作出对测量（隔离）开关、断路器等接触电阻的测量电流不小于直流100A，最小电流维持时间不低于60S的规定，确保试验结果准确。
ED0303B-200型高精度回路电阻测试仪操作面板采用人体工学设计，符合操作习惯，采用高频开关电源和数字电路技术，适用于开关控制设备回路电阻的测量。
ED0303B-200型高精度回路电阻测试仪测试电流采用国家标准推荐的直流100A。可在直流100A的情况下直接测得回路电阻，测试结果用大屏幕液晶LCD显示，并有数据存储、输出打印、时间设置等功能，另有50A档位供用户选择；自定义测试时间，最大设定时间599S,远大于标准规定的60S；是国内唯一能达到0.01μΩ分辨率且十分稳定的接触电阻测试仪，性能超过进口大电流微欧计。
ED0303B-200型高精度回路电阻测试仪符合电力、供电部门现场高压开关维修和高压开关厂回路电阻测试的要求。
产品别称
接触电阻测试仪、开关回路电阻测试仪、接触回路电阻测试仪、接触(回路)电阻测试仪
电力、供电部门现场高压开关维修和高压开关厂回路电阻测试的专用设备
参考标准：DL/T845.4-2004
电流可在50A、100A、150A、200A、中自由选择，测试时间可在5s～599s内任意设定
最新电源技术，能长时间连续输出大电流
高频开关电源技术和数字电路技术相结合设计
产品简介
目前，电力系统中普遍采用常规的QJ44型双臂直流电桥测量接触电阻，而这类电桥的测试电流仅mA级，难以发现回路导体截面积减少的缺陷。在测量高压开关导电回路接触电阻时，由于受触头之间油膜和氧化层的影响，测量值偏大若干倍，无法真实的反映接触电阻值。
为此，最新电力部标准DL/T845.4—2004《电阻测量装置通用技术条件：回路电阻测试仪》和新版检定规程JJG1052-2009《回路电阻测试仪、直阻仪检定规程》作出对测量（隔离）开关、断路器等接触电阻的测量电流不小于直流100A，最小电流维持时间不低于60S的规定，确保试验结果准确。
ED0303B-200型高精度回路电阻测试仪操作面板采用人体工学设计，符合操作习惯，采用高频开关电源和数字电路技术，适用于开关控制设备回路电阻的测量。
ED0303B-200型高精度回路电阻测试仪测试电流采用国家标准推荐的直流100A。可在直流100A的情况下直接测得回路电阻，测试结果用大屏幕液晶LCD显示，并有数据存储、输出打印、时间设置等功能，另有50A档位供用户选择；自定义测试时间，最大设定时间599S,远大于标准规定的60S；是国内唯一能达到0.01μΩ分辨率且十分稳定的接触电阻测试仪，性能超过进口大电流微欧计。
ED0303B-200型高精度回路电阻测试仪符合电力、供电部门现场高压开关维修和高压开关厂回路电阻测试的要求。
产品别称
接触电阻测试仪、开关回路电阻测试仪、接触回路电阻测试仪、接触(回路)电阻测试仪
产品特点
大电流：
ED0303B-200型高精度回路电阻测试仪采用最新开关电源技术，能长时间连续输出大电流，克服了脉冲式电源瞬间电流的弊端，可以有效的击穿开关触头氧化膜，得到良好的测试结果。
高稳定性：
ED0303B-200型高精度回路电阻测试仪在严重干扰条件下，液晶屏最后一位数据能稳定在±1个字范围内，读数稳定，重复性好。
高精度：
采用双路高速16位Σ－Δ AD采样，最新数字信号处理技术，最高分辨力达到0.01μΩ，是目前国内唯一能达到0.01μΩ分辨力且十分稳定的接触电阻测试仪，性能超过了进口大电流微欧计。
智能化：
ED0303B-200型高精度回路电阻测试仪采用进口高性能CPU，测量时系统根据信号大小自动切换量程，确保测试准确度。过温保护电路能够在ED0303B-200型高精度回路电阻测试仪超过设定温度时自动停止输出电流，确保ED0303B-200型高精度回路电阻测试仪安全使用。
高品质：
ED0303B-200型高精度回路电阻测试仪的关键部件全部采用进口元件，通过巧妙设计的温度补偿电路有效的消除环境温度对测量结果的影响，军品接插件的使用增强了抗振性能。
功能强大：
ED0303B-200型高精度回路电阻测试仪输出电流可以50A、100A、150A、200A中自由选择，测试时间在5s~599s内任意设定，克服其他同类ED0303B-200型高精度回路电阻测试仪无法设定测量时间或连续工作时间过短的缺陷，远远超过其他同类仪器的性能。
人机界面友好：
ED0303B-200型高精度回路电阻测试仪采用旋转鼠标输入数据，方便快捷，自主设置ED0303B-200型高精度回路电阻测试仪日期、时间，实时保存测量数据，即时打印测量结果。
USB转存：
ED0303B-200型高精度回路电阻测试仪通过USB接口将测量数据转存到U盘，结合上位机软件对测量数据进一步分析处理。
使用方便：
ED0303B-200型高精度回路电阻测试仪体积小、重量轻，便于携带。
ED0303B-200型高精度回路电阻测试仪采用最新开关电源技术，能长时间连续输出大电流，克服了脉冲式电源瞬间电流的弊端，可以有效的击穿开关触头氧化膜，得到良好的测试结果。
高稳定性：
ED0303B-200型高精度回路电阻测试仪在严重干扰条件下，液晶屏最后一位数据能稳定在±1个字范围内，读数稳定，重复性好。
高精度：
采用双路高速16位Σ－Δ AD采样，最新数字信号处理技术，最高分辨力达到0.01μΩ，是目前国内唯一能达到0.01μΩ分辨力且十分稳定的接触电阻测试仪，性能超过了进口大电流微欧计。
智能化：
ED0303B-200型高精度回路电阻测试仪采用进口高性能CPU，测量时系统根据信号大小自动切换量程，确保测试准确度。过温保护电路能够在ED0303B-200型高精度回路电阻测试仪超过设定温度时自动停止输出电流，确保ED0303B-200型高精度回路电阻测试仪安全使用。
高品质：
ED0303B-200型高精度回路电阻测试仪的关键部件全部采用进口元件，通过巧妙设计的温度补偿电路有效的消除环境温度对测量结果的影响，军品接插件的使用增强了抗振性能。
功能强大：
ED0303B-200型高精度回路电阻测试仪输出电流可以50A、100A、150A、200A中自由选择，测试时间在5s~599s内任意设定，克服其他同类ED0303B-200型高精度回路电阻测试仪无法设定测量时间或连续工作时间过短的缺陷，远远超过其他同类仪器的性能。
人机界面友好：
ED0303B-200型高精度回路电阻测试仪采用旋转鼠标输入数据，方便快捷，自主设置ED0303B-200型高精度回路电阻测试仪日期、时间，实时保存测量数据，即时打印测量结果。
USB转存：
ED0303B-200型高精度回路电阻测试仪通过USB接口将测量数据转存到U盘，结合上位机软件对测量数据进一步分析处理。
使用方便：
ED0303B-200型高精度回路电阻测试仪体积小、重量轻，便于携带。
技术参数
1、测量范围：0～2999.9μΩ
2、分辨力：0~99.99，0.01μΩ；
100.0~2999.9，0.1μΩ
3、 测试电流：DC50A、100A、150A、200A 四档固定输出
4、测量精度：±(0.5% rd+2d)
5、连续工作时间：5s~599s
6、显示方式：大屏幕中文液晶显示
7、通信方式： USB或RS232串口
8、工作电源：AC220V±10% 50Hz
9、整机功率：1200W
10、 最大存储记录：200条
11、 工作环境：温度－10℃～40℃ 湿度≤80 %RH
12、 体 积：380×300×260 mm3
13、 重 量：8kg（不含附件）
2、分辨力：0~99.99，0.01μΩ；
100.0~2999.9，0.1μΩ
3、 测试电流：DC50A、100A、150A、200A 四档固定输出
4、测量精度：±(0.5% rd+2d)
5、连续工作时间：5s~599s
6、显示方式：大屏幕中文液晶显示
7、通信方式： USB或RS232串口
8、工作电源：AC220V±10% 50Hz
9、整机功率：1200W
10、 最大存储记录：200条
11、 工作环境：温度－10℃～40℃ 湿度≤80 %RH
12、 体 积：380×300×260 mm3
13、 重 量：8kg（不含附件）
设备成套性
| 名称 | 数量 |
| 主机 | 1台 |
| 大电流测试钳 | 2把 |
| 接地线 | 1根 |
| 保险管 | 3个 |
| 附件包 | 1个 |
| 打印纸 | 2卷 |
| 说明书 | 2本 |
| 检验报告 | 1份 |
| 合格证 | 1张 |
| 保修卡 | 1份 |
| 质量反馈单 | 1份 |

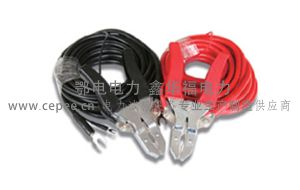

ED0303B-200型高精度回路电阻测试仪测试线夹 ED0303B-200型高精度回路电阻测试仪电源线
ED0303B-200型高精度回路电阻测试仪接地线 ED0303B-200型高精度回路电阻测试仪打印纸
ED0303B-200型高精度回路电阻测试仪保险管
