产品简介

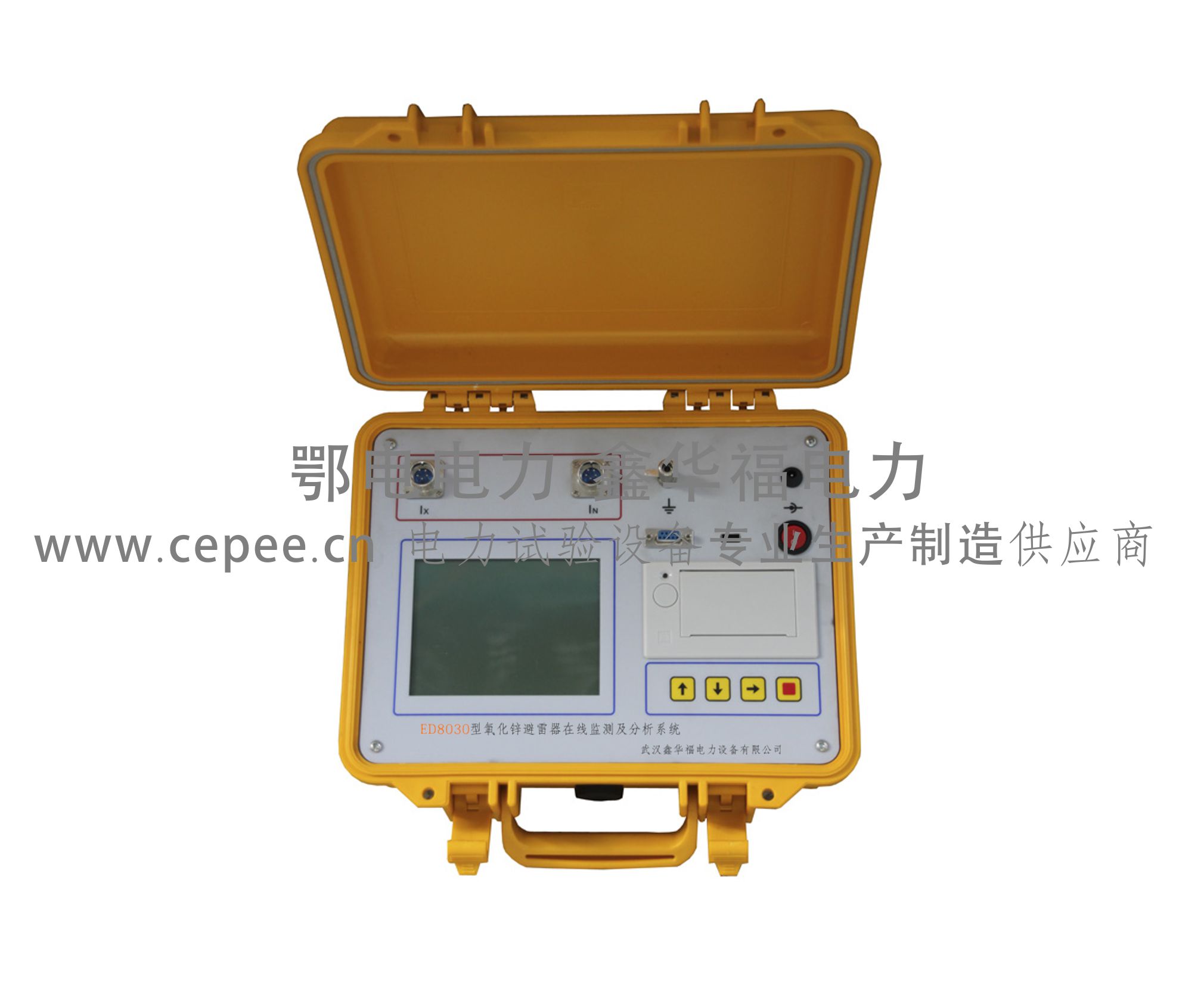

ED8030型氧化锌避雷器在线监测及分析系统，综合采用了绝对值测量和相对值比较两种检测技术，有效解决了现场干扰环境下介质损耗及阻性电流的精确测量问题，适用于在运行条件下，对电流互感器、CVT、套管、耦合电容器等设备的介质损耗、电容量进行在线巡检，也可用于氧化锌避雷器阻性电流及全电流的在线测量。

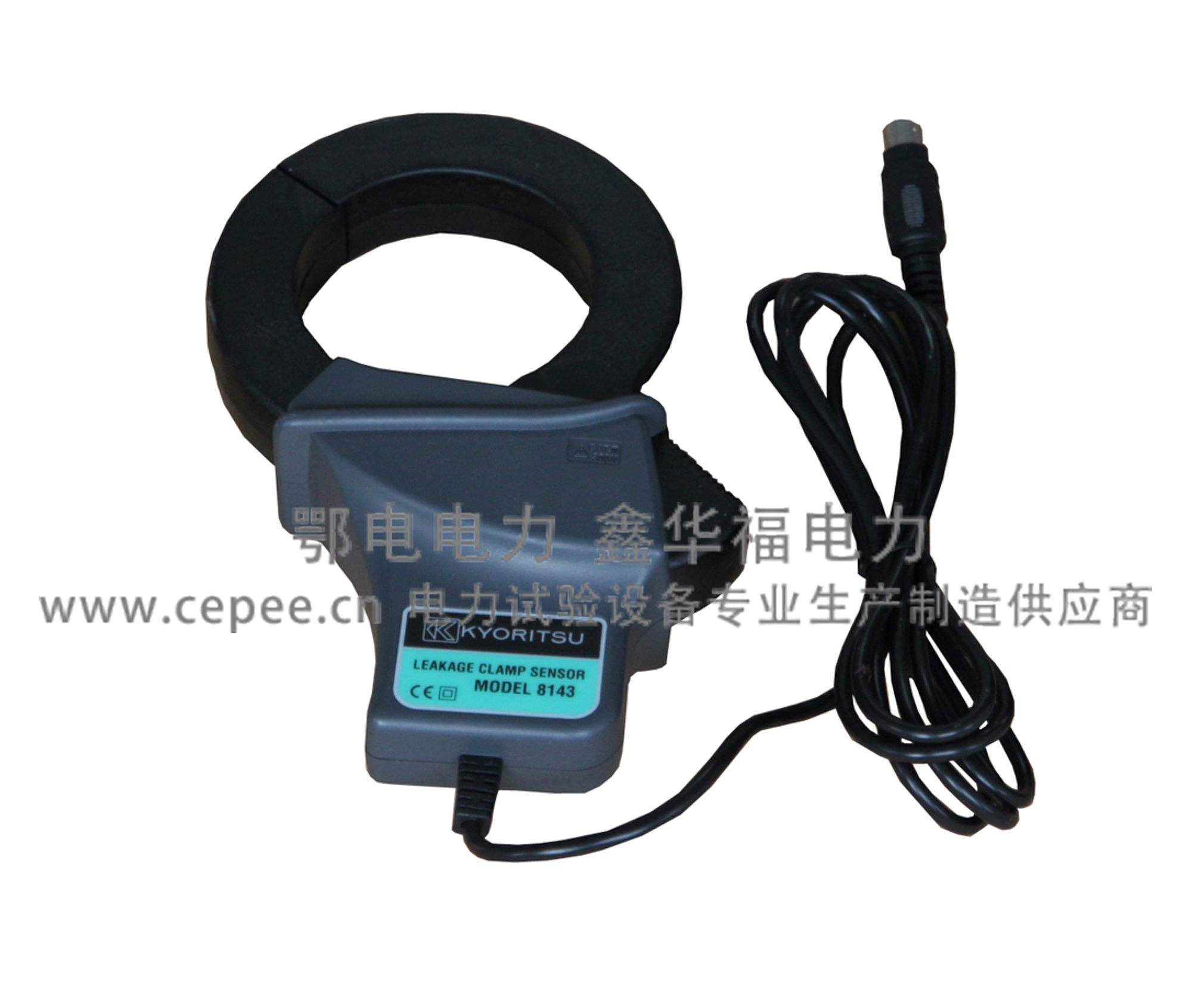

ED8030型氧化锌避雷器在线监测及分析系统，采用内置传感器的设计结构，即仪器内部含有高精度穿芯CT。只要在被测电气设备下方安装专用的取样保护单元，即可利用这种便携式检测仪器，对运行中的电流互感器、CVT、耦合电容器、套管以及避雷器等电气设备的特征参数进行定期巡检，达到及时发现绝缘缺陷的目的。

ED8030型氧化锌避雷器在线监测及分析系统取样保护单元以取样简单、保护可靠为原则，且不会对电气设备的正常运行产生任何不良影响。由于检测仪的输入阻抗极低，测量时直接串接在取样回路之中，与取样保护单元中的元件参数无关，检测仪本身又可按照常规仪器的方法进行校验，故能保证整套在线巡检装置长期工作的稳定性和可靠性，同时也降低了工程造价。

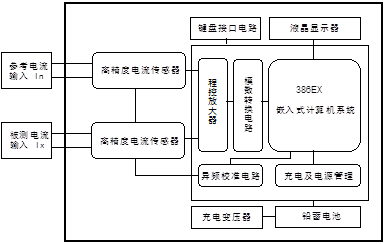

ED8030型氧化锌避雷器在线监测及分析系统的研制成功，得益于采用高性能的电流传感器和先进的ARM嵌入式计算机系统，其工作原理框图如图下所示。




针对以往同类检测仪器存在的问题和测试方法的缺陷，产品重点考虑并妥善解决了如下几个方面的问题：

（1）采用具备异频自校功能的高精度电流传感器和先进的数字鉴相技术，较好解决了介损测试精度及其稳定性问题，可完全排除谐波干扰及环境温度变化造成的影响；

（2）增加了同相电容型设备介损差值及电容量比值的检测功能，不但可避免因使用PT二次侧电压作为基准信号所导致的测试结果失真，还有助于减弱相间电场干扰的影响；

（3）利用数字化处理技术实现避雷器容性电流的全补偿，降低了谐波干扰对避雷器阻性电流测试结果的影响，可准确测得阻性电流及其基波分量的峰值；

（4）借助于性能优良的传感器和先进的ARM嵌入式计算机系统，实现一机多用功能，为将来的高电压下介质损耗测量工作创造了条件。

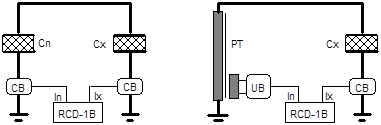

测试仪在测量电容型设备（CT、CVT、套管、耦合电容器）时，提供如下图所示的相对测量法（左图）和绝对测量法（右图）两种测量方式。鉴于现场PT的自身误差有时会严重影响介质损耗测量精度，应优先采用相对测量法，即直接采测量两个同相、同类型设备的介损差值和电容量比值，根据其相对变化趋势做出判断。

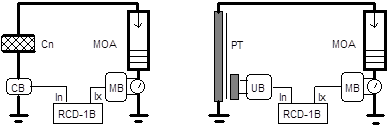

测试仪在测量氧化锌避雷器时，提供如下图所示的容性设备补偿法（左图）和PT信号补偿法（右图）两种测量方式。其中，采用容性设备补偿法，即直接利用附近的容性设备取样保护单元提供容性电流补偿信号，可以有效避免由于使用PT二次信号所造成的不便。
