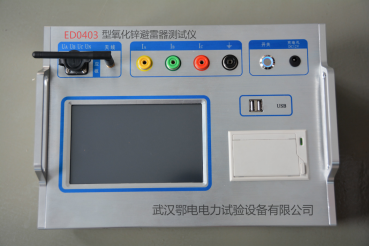

ED0403 氧化锌避雷器综合测试仪(三相)
产品介绍
避雷器在线检测仪用于氧化锌[MOA] 泄漏电流的测量分析。主要是用于测量阻性电流,3~7次谐波电流,从而分析氧化锌老化和受潮的程度。是检测氧化锌避雷器运行中的各项交流电气参数的专用仪器,也可用于实验室做出厂和验收试验。现场带电测试符合中华人民共和国电力行业标准《DL474.5—92现场绝缘试验实施导则—避雷器试验》的要术。
功能特点
3.1. 多种电压基准信号取样方式:
有线同步:从PT端计量绕组取信号,数字信号有线传输。
无线同步:从PT端计量绕组B相取信号,数字信号无线传输,省去电缆长距离连接。
感应板同步:不需要从PT端子取信号,从氧化锌避雷器B相底座安装感应板取电压信号。
无电压同步:不需要从PT端子取信号,采用软件计算的方式找到电压基准。
3.2. 电压信号和电流信号(输入阻抗低于1Ω)完全隔离保证数据的可靠性和安全性。
3.3.本仪器可以三相同测,自动计算不需补偿。
3.4. 交、直流两用型,内带高能锂离子电池,特别适合无电源场合。
3.5. 配套上位机软件可以生存word报告,方便数据的管理和查询;
3.6. 生存word报告可以直观告诉你氧化锌避雷器的好坏。
3.7. 仪器由小型的计算机控制,外配800×480彩色液晶触摸屏,高速打印机,支持外挂鼠标,操作方便;
3.8. 仪器内部可以自动保存1000组数据,也可以外接U盘保存。
技术参数
参考电压输入范围(峰值): 20V-250V ±(读数´2% + 5个字)
全泄漏电流测量范围(峰值):100uA-10mA ±(读数´2% + 5个字)
阻性电流测量范围(峰值): 100uA-10mA ±(读数´5% + 5个字)(二次法不含相间干扰)
容性电流测量范围(峰值): 100uA-10mA ±(读数´5% + 5个字)
电流谐波测量准确度: ±(读数×10%+10uA)
电流通道输入电阻: ≤2Ω
电场强度输入范围: 30kV/m~300kV/m,总谐波含量<30%
电场强度测量准确度: ±(读数×10%)
角度测量范围: 0·-360·
功耗: 4W
充电电源: DC12V
锂电池容量: 10000mAh
无线传输距离: 400M
产品成套性
氧化锌测试仪 1台
无线发射器 1台
充电器 1台(主机和发射器共用)
感应板 1块
电压信号线(四根主机) 1套
电压信号线(二根无线用) 1套
电流信号线 4根
接地线 1根
打印纸 2卷
保险丝 100mA(电压信号用) 5个
U 盘 1个
鼠标 1个
鼠标垫 1个
保护器 1个
产品介绍
避雷器在线检测仪用于氧化锌[MOA] 泄漏电流的测量分析。主要是用于测量阻性电流,3~7次谐波电流,从而分析氧化锌老化和受潮的程度。是检测氧化锌避雷器运行中的各项交流电气参数的专用仪器,也可用于实验室做出厂和验收试验。现场带电测试符合中华人民共和国电力行业标准《DL474.5—92现场绝缘试验实施导则—避雷器试验》的要术。
功能特点
3.1. 多种电压基准信号取样方式:
有线同步:从PT端计量绕组取信号,数字信号有线传输。
无线同步:从PT端计量绕组B相取信号,数字信号无线传输,省去电缆长距离连接。
感应板同步:不需要从PT端子取信号,从氧化锌避雷器B相底座安装感应板取电压信号。
无电压同步:不需要从PT端子取信号,采用软件计算的方式找到电压基准。
3.2. 电压信号和电流信号(输入阻抗低于1Ω)完全隔离保证数据的可靠性和安全性。
3.3.本仪器可以三相同测,自动计算不需补偿。
3.4. 交、直流两用型,内带高能锂离子电池,特别适合无电源场合。
3.5. 配套上位机软件可以生存word报告,方便数据的管理和查询;
3.6. 生存word报告可以直观告诉你氧化锌避雷器的好坏。
3.7. 仪器由小型的计算机控制,外配800×480彩色液晶触摸屏,高速打印机,支持外挂鼠标,操作方便;
3.8. 仪器内部可以自动保存1000组数据,也可以外接U盘保存。
技术参数
参考电压输入范围(峰值): 20V-250V ±(读数´2% + 5个字)
全泄漏电流测量范围(峰值):100uA-10mA ±(读数´2% + 5个字)
阻性电流测量范围(峰值): 100uA-10mA ±(读数´5% + 5个字)(二次法不含相间干扰)
容性电流测量范围(峰值): 100uA-10mA ±(读数´5% + 5个字)
电流谐波测量准确度: ±(读数×10%+10uA)
电流通道输入电阻: ≤2Ω
电场强度输入范围: 30kV/m~300kV/m,总谐波含量<30%
电场强度测量准确度: ±(读数×10%)
角度测量范围: 0·-360·
功耗: 4W
充电电源: DC12V
锂电池容量: 10000mAh
无线传输距离: 400M
产品成套性
氧化锌测试仪 1台
无线发射器 1台
充电器 1台(主机和发射器共用)
感应板 1块
电压信号线(四根主机) 1套
电压信号线(二根无线用) 1套
电流信号线 4根
接地线 1根
打印纸 2卷
保险丝 100mA(电压信号用) 5个
U 盘 1个
鼠标 1个
鼠标垫 1个
保护器 1个
