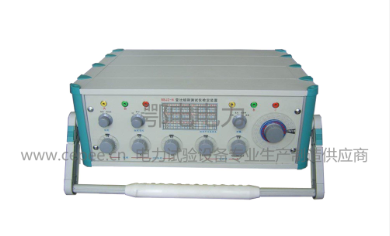

EDBBJZ-H变比整检装置
产品简介
EDBBJZ-H变比整检装置是用来检定0.1级及以下变压器变比测试仪的变比精度和分辨率的一种装置，同时可以检定变比组别测试仪在组别测试时的变比精度和各种组别选择的正确性，并包括Z形组别。
产品特点
1. 变比测试功能
可预置的标准变比值是：
1、2、5、10、20、50、100、200、500、1000、2000、2500（共12个）
即：UAB/Uab的值有上述12种选择，此时，UAB的额定电压为200V，该装置可在额定电压的20%～120%内工作，二次电压Uab可以承担大于等于100KΩ的负荷，即要求被试变比测试仪的二次输入阻抗≥100KΩ，此时的标准变比值的误差小于0.01%。
2. 分辨率测试功能
当功能选择开关置于“分辨率”时，可测试变比测试仪所显示值的分辨率，“变比检定装置”可预置10.001、10.002、……10.099共99个值，供测试各种变比测试仪的分辨率时使用，在分辨率测试时，对误差不作要求，但检定变比测试仪分辨率时，变比测试仪的显示值应该随分辨率的增减有明显的变化。
3. 组别测试功能
“变比检定装置”将标准三相PT按一次星形、二次星形或三角形和一次三角形、二次星形或三角形接法组成12种组别，可对变比组别测试仪的全部组别进行测试，同时在组别测试的变比值可有10、100、1000三种选择，其组别测试时的标准三相PT的各单相误差全部小于0.05%。
4. Z形组别测试功能
Z形组别共有10组（△/Z或Y/Z），标准三相PT的各个单相的两个二次绕组的误差均小于0.05%.
5. 直通测试功能
该功能是将变比测试仪的一次电压UAB直接连接于二次端（a、b端）即UAB=Uab，可对变比测试仪进行1/1的自校，注意不能在不允许直通的变比测试仪的检定中使用。
