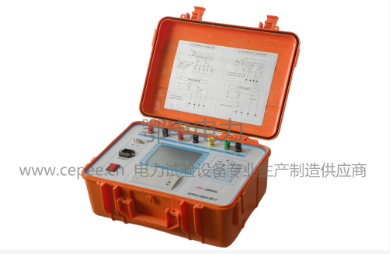

EDHGQB-C互感器校验仪
产品简介
互感器校验仪的主要用途，是对现场应用的或者在实验室应用的电压互感器和电流互感器进行技术性能的检定。为了实现这一目的，互感器校验仪必须与相关设备构成一套完整的互感器校验装置。由于互感器校验仪的性能指标与相关设备之间存在着密切的技术关联，因此要想正确地研究与理解互感器校验仪的整体概念，必须对互感器校验装置作一基本的了解。
产品特点
⑴.采用320×240点阵液晶，可视范围大，带长寿命背光照明，方便使用；
⑵.全中文操作界面，界面美观；
⑶.百分表、比差、角差采用特大字体显示，方便用户观测；
⑷.完全满足JJG314-2010和JJG314-2010要求，自动采样；
⑸.自动判断极性错误，变比错误；
⑹.上位机软件具有虚拟仪器开放功能；
⑺.彻底解决S级测量问题；
⑻.自动切换量程；
⑼.采用先进独特电路和DSP技术完美结合，彻底解除阻容移相电路不稳定的问题。
⑽.功耗：＜ 15VA（不带微型打印机）
＜ 25VA（带微型打印机）
⑾.谐波抑制比: ＞ 40db
⑿.外形尺寸：260mm（长）×350mm (宽)×150mm（高）
⒀.重量：6Kg
技术参数
1、设备使用环境
⑴.温度:5℃--40℃ 相对湿度:<80%(25℃) 海拔高度:<2500m
电源频率:50Hz±0.5 Hz 电源电压:220V±5V
⑵.测量范围:
同相分量(%): 0.0001～200.0 分辨率:0.0001
正交分量(分):0.001～700.0 分辨率:0.001
阻抗(Ω): 0.0001～20.0 分辨率:0.0001
导纳(ms)： 0.0001～20.0 分辨率:0.0001
⑶.基本误差:
同相分量:ΔX=±（X×2%＋Y×2%）±Dx (有1级可选)
正交分量:ΔY=±（X×2%＋Y×2%×34.48）(有1级可选)
“X”、“Y”——仪器的显示值
“DxDy”——仪器的量化误差
Dx=2Dy=5
⑷.百分表: 1.5级(有1级可选)
2、工作范围：
⑴.电流 ：（1%－149%）In （In =5A）
（5%－149%）In （In =1A）
⑵.电压 ：（5%－149%）Un （Un =100V，150V，100V/）
（5%－149%）Un （Un =100V/3）
3、工作负荷：
⑴.电流：TO对TX＜0.12Ω cosΦ=1
⑵.电压：a对x＜0.25VA （100V）
设备成套性
| 序号 | 名称 | 数量与单位 |
| 1 | 主机 | 1台 |
| 2 | 电源线 | 1根 |
| 3 | 保险管 | 2只 |
| 4 | 联机线 | 1根 |
| 5 | 说明书 | 1份 |
| 6 | 测试报告 | 1份 |
| 7 | 合格证 | 1份 |
| 8 | 光盘 | 1张 |
| 9 | 线包 | 1个 |
| 10 | 打印纸 |
2个 |
