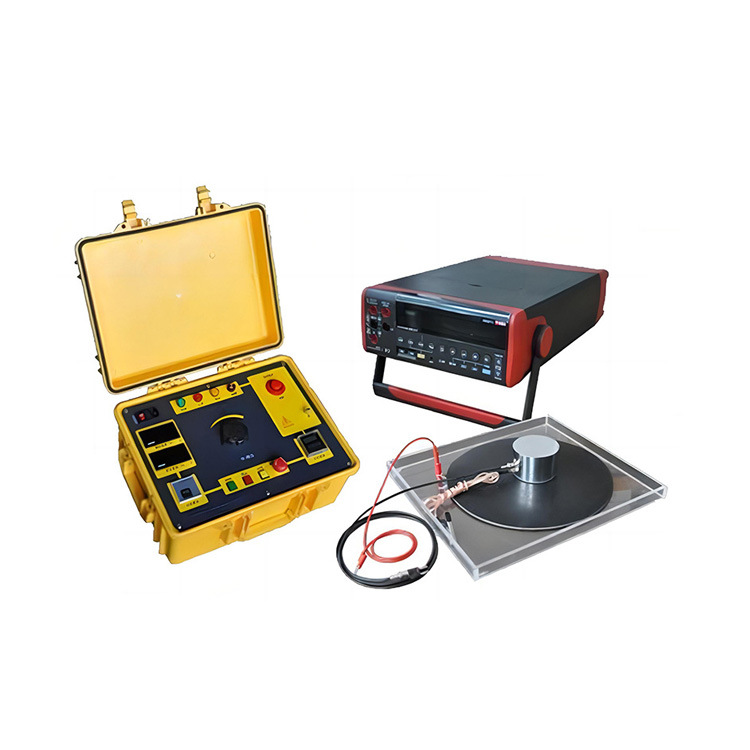

带电作业用屏蔽服屏蔽效率试验装置

一、概述

屏蔽服效率试验装置是用于评估带电作业屏蔽服电磁屏蔽性能的专用检测设备，广泛应用于电力系统、屏蔽服生产厂家及科研机构。该装置依据最新国家标准GB/T 6568-2008《带电作业用屏蔽服装》及DL/T 976-2017《带电作业用工具、装置和设备预防性试验规程》设计，结合高电压试验技术相关标准（GB/T 16927系列），可实现对屏蔽服屏蔽效率的精准测量，确保带电作业人员安全。

参考标准：

GB/T 16927.1-2011《高电压试验技术 第1部分：一般定义及试验要求》

GB/T 16927.2-2013《高电压试验技术 第2部分：测量系统》

GB/T 6568-2008《带电作业用屏蔽服装》

DL/T 976-2017《带电作业用工具、装置和设备预防性试验规程》

二、设备组成与特点

1. 设备组成：

操作试验台：集成控制、显示及测试接口，提供人机交互界面。

600V/50Hz正弦电压发生器：提供稳定工频高压源，满足屏蔽效率测试需求。

测试电极组合：

黄铜加压电极：负载2MΩ，总质量3kg，确保均匀加压。

橡胶板：直径400mm，厚度5±0.5mm，肖氏硬度60～65度，提供绝缘支撑。

黄铜接收电极：直径300mm，厚度2mm，带接线柱，用于接收屏蔽后信号。

绝缘板：直径400mm，厚度5mm，环氧板材质，隔离高压与接收电路。

测试固定盘：固定电极位置，确保测试稳定性。

触摸屏控制器：实现自动化测试、数据记录及屏蔽效率计算。

2. 设备特点：

微机控制：自动完成测试流程，实时计算并显示屏蔽效率。

多电极布局：4套电极分布于试验台4个方位，支持整套屏蔽服全面测试。

操作便捷：触摸屏界面友好，参数设置直观，降低操作难度。

安全可靠：高压系统与控制单元隔离，配备过压、过流保护功能。

三、主要设备技术要求

1. 工频电压发生器：

输出电压：50Hz正弦波，有效值600V（波形符合GB 311.2～311.6-83要求）。

输出范围：AC 0-800V±5%（指示值），满足扩展测试需求。

输出功率：AC 300W，确保稳定供电。

2. 加压电极：

材料：黄铜，负载2MΩ，总质量3kg。

尺寸：适配测试电极组合，确保均匀加压。

3. 电压测量表：

输入阻抗：＞10MΩ，减少测量误差。

量程：600V，支持加压电极负载电阻测量。

精度：0.5级，确保测量准确性。

4. 橡胶板：

直径：400mm，厚度5±0.5mm。

硬度：肖氏级60～65度，提供稳定绝缘支撑。

5. 接收电极板：

直径：300mm，厚度2mm，黄铜材质。

接线柱：便于信号连接与传输。

6. 绝缘板：

直径：400mm，厚度5mm。

材料：环氧板，高绝缘性能，确保测试安全。

7. 工作电源：

交流220V±10%，50Hz，适应常规供电环境。

四、取样及测试环境要求

1. 取样要求：

试样剪取：从大匹布料中心点沿45度对角线剪取，避开布端2m以上，确保无严重疵点及整理剂浸轧不匀。

试样尺寸：距布边至少50mm处剪取180mm×180mm方形试样，共3块。

2. 预处理要求：

试样需在温度23±2℃、相对湿度45～55%环境中放置24h以上，以适应试验环境。

3. 测试环境：

温度：23±2℃。

相对湿度：45～55%。

确保环境稳定，避免外界干扰影响测试结果。

五、技术指标总结

输出电压范围：AC 0-800V±5%（指示值）。

输出功率：AC 300W。

输出波形：AC 50Hz正弦波。

电压显示分辨率：0.1V。

电压测量精度：0.5级。

电极制造标准：符合GB/T 6568-2008及相关标准要求。

工作电源：交流220V±10%，50Hz。

六、操作流程

准备阶段：

检查设备外观及连接线路，确保无损坏或松动。

接通电源，预热电压发生器至稳定状态。

试样安装：

将试样平整铺放于测试固定盘上，确保与加压电极和接收电极充分接触。

固定试样位置，防止测试过程中移动。

参数设置：

通过触摸屏控制器设置测试电压、时间等参数。

确认过压、过流保护阈值，确保安全防护生效。

启动测试：

按下启动按钮，设备自动完成加压、测试及数据记录过程。

观察测试过程中设备状态，确保无异常现象。

结果分析：

测试结束后，控制器自动计算并显示屏蔽效率值。

根据标准判断试样是否合格，对不合格品进行标记与处理。

七、维护与保养

日常清洁：

每次使用后，用干燥软布擦拭电极及设备表面，防止灰尘积累。

避免使用腐蚀性清洁剂，以免损坏设备外壳及电极材料。

定期校准：

每半年联系专业机构对设备进行校准，确保测量精度符合标准要求。

校准内容包括电压、屏蔽效率等核心参数。

存储条件：

设备应存放于干燥、通风、无腐蚀性气体的环境中。

长期不用时，应定期通电运行，防止内部元件受潮老化。
