鄂电专家浅谈核相的操作及判断方法

        一、在什么情况下需要核相

        当两个或两个以上的电源，ED0303B-200型高精度回路电阻测试仪有下列情况之一时需要核相：

1.两个电源互为备用电源或者有并列运行要求时，投入运行前应核相；

2.电源系统和设备在维修或改变后，投入运行前应核相；

3.已经并列经拆相大修之后，ED0301F 开关机械特性测试仪投入运行前应核相；

4.设备经过大修，有可能改变一次相序时，投入运行前应重新核相。


        二、核相的操作及判断

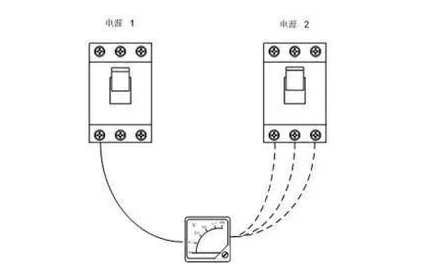

       核相可使用450v或500v的交流电压表。ED0305A型高低压开关柜通电试验台按下图所示的方法测量。




        测量时先将表的第一端固定接在“电源1”的一相，ED0307A型隔离开关操作力测试仪表的另一端分别试测“电源2”的三相；然后再将表的第一端固定接在“电源1”的第二相，表的另一端分别测“电源2”的三相……共九次。

         判断：测量结果中U≈0的两端为同相；U≈线电压的为异相。

         测量方法：

1.用已知相中的任意一相，ED0306A型大电流温升试验装置分别对未知相的三相各测一次，同相的作标记；

2.换已知相中的另外两相，再分别对未知相的三相各测三次，同相的作标记；

3.共进行九次测量，电压约为0V左右为同相，电压相差360V左右为异相；

4.相位相同指两个交流量同时达到最大值或零值U≈0，ED2681 5kv水内冷发电机绝缘电阻测试仪简称同相。


         三、核相过程中应注意的安全问题

1.正确地选表并作充分的检查；

2.核相工作属于带电作业应至少两人进行、设监护人；ED2605型匝间冲击耐压测试仪操作人穿长袖衣裤工作服、戴绝缘手套；室外应穿绝缘靴；操作人应复讼监护人口令进行，使用核相杆或绝缘杆；

3.测试线长度应适中，不可过长或过短，测试端裸露的金属部分不可过长；

4.防止造成相间短路或相对地短路(必要时加屏护)；

5.核相时应与带电体保持安全距离，EDLC-II型励磁系统开环小电流测试仪人体不得接触被测端、也不得接触电压表上裸露的接线端，禁止手持电压表；

6.恶劣天气禁止室外作业。
