鄂电专家浅谈避雷器的局部放电测量

1.避雷器的介绍

避雷器是保护输、变电设备最重要和基本的元件，ED0301F 开关机械特性测试仪也是决定高压电气设备绝缘水平的基础。至目前为止，避雷器分为碳化硅阀式避雷器和金属氧化物避雷器两大类。

氧化锌避雷器与传统碳化硅阀式避雷器相比，具有动作迅速，残压低，通流容量大，无续流，结构简单、可靠性高、耐污能力强、维护简便等优点，是传统碳化硅阀式避雷器的更新换代产品，ED0303B-200型高精度回路电阻测试仪是国际上公认的最理想的过压保护装置。

2.氧化锌避雷器工作原理

氧化锌避雷器主要由氧化锌电阻片组成，由于氧化锌电阻片具有较好的非线性特性，在正常工作电压下，具有较高的电阻而呈绝缘状态，当过电压侵入时，呈低电阻状态，流过电阻片的电流迅速增大，ED0305A型高低压开关柜通电试验台同时限制过电压的幅值，使与避雷器并联的电气设备的残压被抑制在设备绝缘的安全值以下，待过电压消失后，电阻片又呈高电阻状态，从而保证了电气设备的正常运行。

3.氧化锌避雷器的分类

氧化锌避雷器按其结构可分为：ED0306A型大电流温升试验装置无间隙型、有串联间隙型、有并联间隙型。

4.氧化锌避雷器的局部放电试验

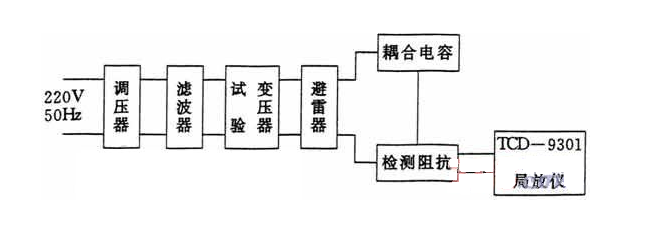

国家新近对10kV以上的避雷器增加了局部放电技术指标，由于避雷器电容量小，采用通常的串联法或并联法可进行局部放电测量。我们曾用TCD—9301局放仪，2号检测阻抗JZF—10校正脉冲发生器，EDDQ-15数字式高压电桥电缆故障测试仪并联法测量10kV氧化锌避雷器，最小放电量可测到1pC左右，接线图如下：
